Oppvarmede slanger
Oppvarmede slanger – generelle opplysninger
Oppvarmede slanger brukes i prosesser som krever oppvarming, smelting og fremfor alt opprettholdelse av en konstant, økt temperatur på stoffer som strømmer gjennom slangen, som: oljer, smøremidler, vokser, kunstharpikser, malinger, granulater, matstoffer. En spesielt populær bruksmåte er dosering av smeltelim (hot-melt). Oppvarmede slanger er delt inn i disse som er oppvarmet elektrisk og disse som er oppvarnet med et varmemedium (fyringsolje, damp). De er bygget på basis av teflon-, stål- og noen ganger gummislanger. De kan lages i EX-standarden, i henhold til ATEX-direktivet, beregnet for eksplosjonsfarlige soner. Spesielle typer er dobbeltoppvarmede slanger for produksjon av polyuretanskum og slanger for avgassanalysesystemer.
Hver oppvarmet slange er designet og laget etter individuell kundebestilling. For riktig slangevalg, vennligst kontakt Tubes International.
Elektrisk oppvarmede slanger (ETH, Electrically Trace Heated) består av:
- en base slange (ledning) med endestykker, motstandsdyktig mot trykk, temperatur og det strømmende mediet;
- en varmeelement og temperatursensor;
- termisk isolasjon;
- ytre deksel og endebeskyttelser;
- tilkoblingskabel, plugg og temperaturregulator.
Base slanger
Base slanger velges avhengig av det nødvendige arbeidstrykket og mediumets flow. Oftest er det en teflonslange med en flettet rustfri stålkappe. Materialet i en slik slange kjennetegnes av veldig god kjemisk og termisk motstand (opp til +250°C), samt en veldig lav friksjonskoeffisient. Ved temperaturer over +250°C, brukes stålrør.
Endestykker
Slanger avsluttes på begge sider med gjengede, rørformede eller flensede endestykker, som velges i henhold til kundens spesifikasjoner. Tubes International kan levere oppvarmede slanger med nesten alle typer endestykker tilgjengelig på markedet.
Varmeelement og temperatursensor
Varmeelementet og temperatursensoren er viklet rundt base slanger. Effekten av varmeelementet velges avhengig av den nødvendige temperaturen som skal opprettholdes, samt slanger diameter og lengde. Vanligvis er tilførselsspenningen 230 V (valgfritt 12 ÷ 500 V). Temperatursensorer er vanligvis av typen PT100, termoelementer av type J og K, med også NI120-sensorer, NTC og andre tilgjengelige.
Termisk isolasjon
Typen termisk isolasjon avhenger av arbeidstemperaturen. For temperaturer opp til +100°C brukes elastomerisk skum, opp til +250°C silikon skum, og ved høyere temperaturer, isolasjon av glassfiber.
Ytre deksel
Det ytre dekselet består av en fletting av polyamid, men det er også tilgjengelig i stålflettet, polyuretan, silikon eller glassfiber.
Standard flettet polyamid
Riflet polyuretanslange
Glassfiberflettet
Riflet polyamidslange
Slangen rullet fra metallbånd
Stålflettet
Deksel av silikongummiEndebeskyttelser
Endebeskyttelser finnes i to varianter: hard og myk. Harde endebeskyttelser av polyamid reduserer slangens frie, elastiske lengde mellom endestykkene, men reduserer også belastningen på forbindelsespunktet mellom endestykket og slangen. Myke beskyttelser laget av elastomer er på grunn av sin fleksibilitet anbefalt for korte slanger.
Hard beskyttelse
Myk beskyttelseGummislanger med integrert varmesystem
En spesifikk type oppvarmede slanger er gummislanger med et integrert varmeelement som er viklet rundt det indre laget av gummislangen og vulkanisert. Temperaturføleren måler temperaturen direkte i slangens vegg. Slangen ser visuelt ut som en vanlig gummislange. Slike slanger (f.eks. laget av NBR-gummi) brukes spesielt i næringsmiddelindustrien for transport av fett, sjokolade og andre matvarer.
Elektrisk oppvarmede teflonslanger CORROFLON og BIOFLEX ULTRA
Disse slangene er basert på prosesslanger av teflon CORROFLON og BIOFLEX ULTRA. De kan ha endestykker med en indre PTFE-lag som er «flare» på tetningsflaten. De brukes i næringsmiddelindustrien og for håndtering av farlige kjemikalier.
Prosesslanger av teflon CORROFLON og BIOFLEX ULTRA er også tilgjengelige i en CH-versjon som varmes opp med damp.
De utgjør et alternativ til elektrisk oppvarmede slanger og brukes der hvor et varmebærende medium som damp eller varmeolje er lett tilgjengelig, eller der bruk av elektrisk strøm er umulig eller uønsket. De brukes ofte til lossing av jernbanevogner og kan også brukes i eksplosjonsfarlige områder.
Produktliste:

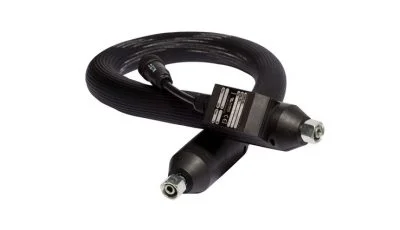

Elektrisk oppvarmede slanger

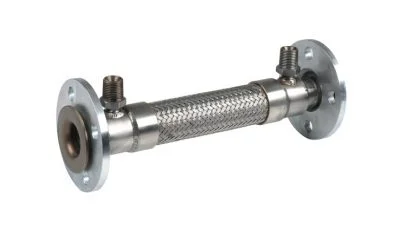

Slanger oppvarmet av varmemedium

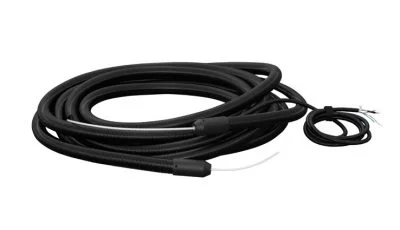

Slanger for røykgassanalysatorer

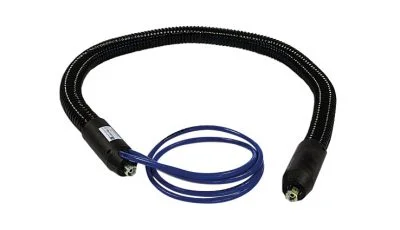

PTFE-slanger med spiralviklet varmeslange

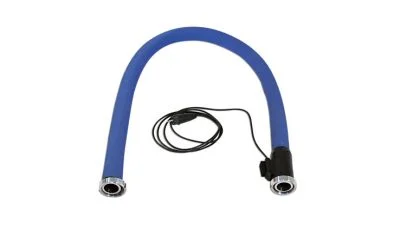

Oppvarmede slanger av gummi

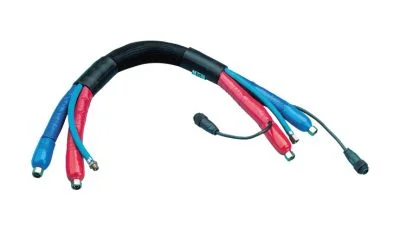

Dobbelt oppvarmede slanger
Trenger du hjelp til å velge produkt eller har du ikke funnet riktig produkt?
FAQ – Oppvarmede slanger:
PT100-sensorer er mest brukt i oppvarmede slanger. I plastbearbeiding er også J-type termoelementer (Fe-CuNi) populære, noen ganger K-type termoelementer (NiCr-Ni). I Hot Melt-systemer kan du ofte også finne NI120 sensorer.
Ja. Hver oppvarmet slange, avhengig av hvilket materiale den er laget av, har arbeidstrykk-korreksjonsfaktorer, som bør tas hensyn til i beregninger. For eksempel vil en PTFE-slange med en diameter på 8 mm, som har et maksimalt arbeidstrykk ved romtemperatur på 200 bar, kunne fungere maksimalt ved 166 bar ved en temperatur på +250°C (korreksjonsfaktor 0,83).
En oppvarmet slange velges individuelt for en spesifikk applikasjon, så for å velge riktig er det nødvendig å oppgi informasjon om mediet som transporteres i slangen, arbeidstrykk, temperatur for å opprettholdes, bevegelser som utføres, strømforsyningsspenning, nødvendig temperatursensor, og slange-parametre som diameter, lengde og type ender.
Bare spesialdedikerte oppvarmede slanger utstyrt med varmeelementer og sensorer i en «Ex» utførelse kan fungere i en eksplosjonsfare sone.
Elektrisk oppvarmede slanger kan ofte finnes i ekstrudere, Hot Melt-maskiner, tacker, kantbander og også i røykgassanalyserere.
