Pneumatiske ventiler
Pneumatiske ventiler – generell informasjon
Fordelingsventiler beregnet for bruk i pneumatiske over- og undertrykksinstallasjoner. Fordelingsventilene fungerer oftest som enkle kontrollere for aktuatorer i et pneumatisk system, det vil si at de brukes til å starte og stoppe for eksempel en pneumatisk aktuator, avhengig av ventiltypen, i en eller to bevegelsesretninger for aktuatoren. Distribuering og omkobling av strømmer skjer gjennom samarbeidet mellom bevegelige og stasjonære mekaniske deler av ventilen. Montert direkte på aktuatorer, tilkoblingsplater, eller som uavhengige elementer i installasjonen.
Produktliste:

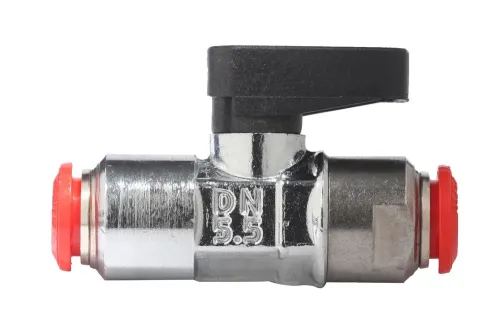

Minikuleventiler

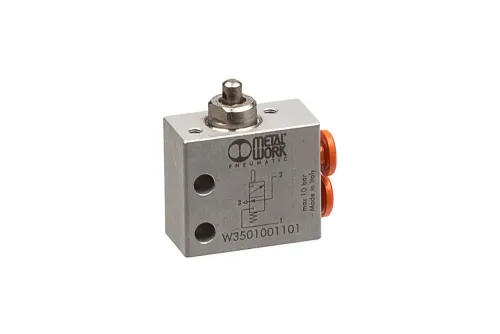

Fordelingsventiler manuelt betjente
Fordelingsventiler elektrisk betjente

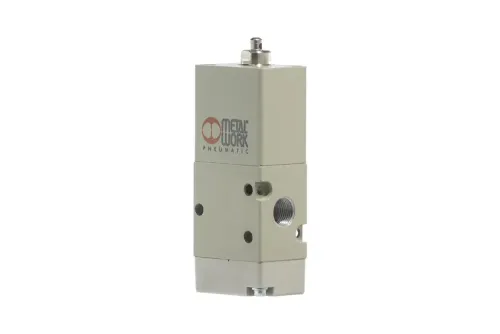

Fordelingsventiler pneumatisk betjente
Fordelingsventiler elektrisk eller pneumatisk betjente
Fotbetjente fordelingsventiler

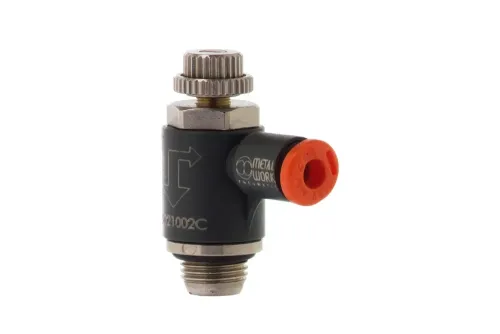

Strupeventiler og strupe-/tilbakeslagsventiler
Avstengningsventiler STOP
Tilbehør spoler/dempere
Trenger du hjelp til å velge produkt eller har du ikke funnet riktig produkt?
FAQ – fordelingsventiler:
Omkoblingsventiler (manifolder) er komponenter som styrer retningen på trykkluftstrømmen. I et pneumatisk system fungerer de som regel som styreenheter for aktuatorer, for eksempel for å starte og stoppe en pneumatisk sylinder.
Omløpsventiler beskrives med antall strømningsveier (antall tilkoblinger) og antall posisjoner (antall firkantede bokser på ventilsymbolet).
I eksemplet er den pneumatisk betjente ventilen en treveis/to-posisjonsventil i utgangsposisjon (uten styresignal) normalt lukket NC (Normally Closed):
Monostabil ventil – kontinuerlig styring – når styresignalet forsvinner, går den tilbake til utgangsposisjonen ved hjelp av en fjær.
Bistabil ventil – impulsstyring – når styresignalet forsvinner, forblir den i sin posisjon (ingen fjær).
Monostabile elektrisk styrte ventiler har for eksempel én magnet på én side, mens bistabile ventiler har to magneter på begge sider.
I henhold til ISO 5599 brukes digitale betegnelser (tidligere bokstavbetegnelser) på manifoldventilskjemaene.
Eksempel på merking: 5/2 monostabil ventil, elektrisk styrt med pneumatisk assistanse (med ekstern pilotforsyning), med fjærretur: 1 – tilførselstilkobling 2 og 4 – utgangstilkoblinger (arbeid, til mottaker) 3 og 5 – avluftingstilkoblinger (utløp til atmosfære) 12 og 14 – kontrolltilkoblinger X – ekstern pilotforsyning (boosterventiler) 82/84 – pilotblødning
Pneumatiske spjeld monteres på ventilventiltilkoblinger og ubrukte aktuatortilkoblinger for å redusere støy og beskytte systemet mot ekstern forurensning.
