Hydrauliske fordelere – generelle opplysninger

Tilkoblingsventiler og multiseksjonsfordelere med glidere styres av manuelle eller elektriske spaker. Brukes i hydrauliske systemer i kjøretøy og industrimaskiner. De lar deg lede arbeidsvæskestrømmen fra en fordeler til flere utførelseselementer (hydrauliske aktuatorer, hydrauliske motorer).

Monoblokk-multiseksjonsfordelere med glidere som styres av manuelle spaker eller elektromagnetiske spoler med sentreringsfjærer. De er beregnet for hydrauliske systemer i kraner, løfteinnretninger, anleggs- og landbruksmaskiner osv. De er normalt utstyrt med type C sikkerhetsventiler (innstilt på 140 bar) og type 1 glidere (for dobbeltvirkende aktuatorer).

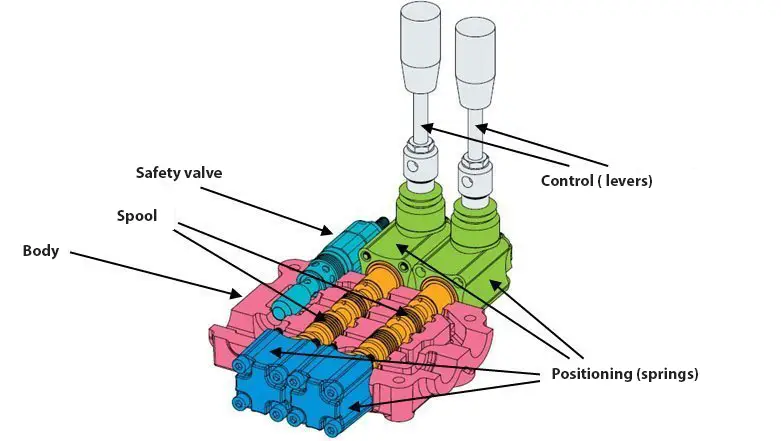

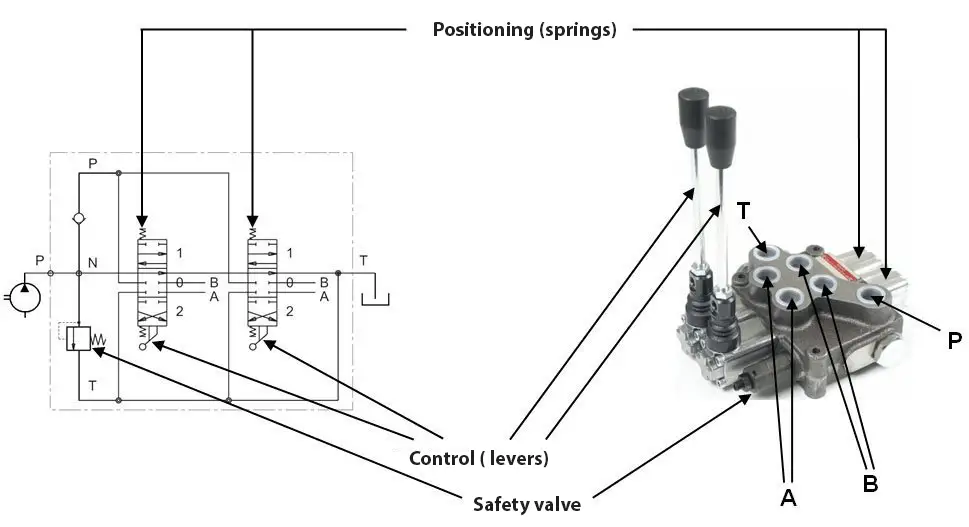

Konstruksjon av en distributør:

fa66fed5 construction of a directional control valve

7daa23a9 construction of a directional control valve bw

Hydraulisk skjema

74641c84 hydraulic circuit diagram

  • antall veier: 4 (antall ledninger ledet fra hvileposisjon)
  • antall posisjoner: 2 eller 3 (antall tilstøtende kvadrater)
  • 0 (hvileposisjon)
  • a, b (styrte posisjoner)
  • P (trykkanal)
  • T (returkanal)
  • A, B (arbeidskanaler)

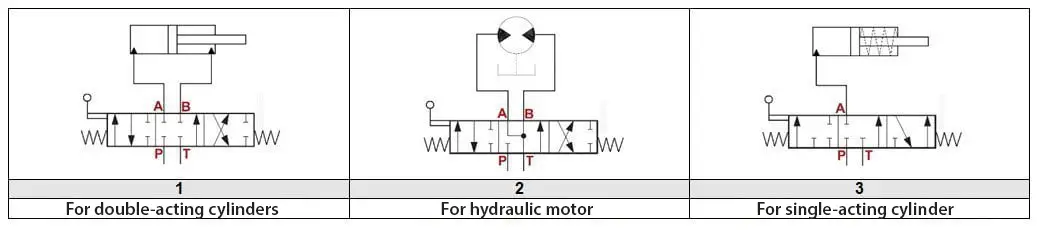

Type skyvere:

0470cc66 types of spools

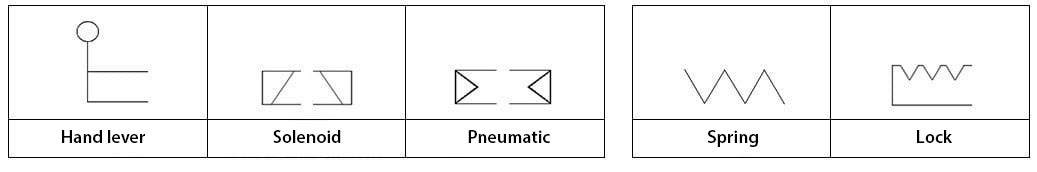

Type kontroll

fbd01d91 types of spools

Zawór bezpieczeństwa

type A type B type C type D
uten ventil 40 ÷ 80 [bar] 63 ÷ 200 [bar] 160 ÷ 315 [bar]

Valg av flerseksjonsfordeler

For å velge riktig flerseksjonsfordeler, må du bestemme:

  • antall seksjoner (1, 2, 3, …)
  • størrelse på gjengede tilkoblinger
  • type skyver (for hver seksjon)
  • type kontroll (for hver seksjon)
  • arbeidstrykk
  • gjennomstrømning tilleggsbehov (for eksempel låsing)

Tilgjengelige typer av fordelere

Type fordeler Nominell gjennomstrømning Maks. arbeidstrykk (kanaler A, B, P) Maks. returtrykk (kanal T) Maks. antall arbeidsseksjoner Tilkoblingsstørrelse

Kontroll

YFM35 45 l/min 315 [bar] 25 [bar] 6 3/8” BSP hendler
YFM55 60 l/min 315 [bar] 25 [bar] 6 1/2″ BSP hendler
YE45 45 l/min 250 [bar] 25 [bar] 6 3/8” BSP 12V DC

Funksjon for kraftoverføring

Power beyond – de nevnte fordelere er utstyrt med en adapter som, når den er montert inne i kroppen, muliggjør drift med kraftoverføringsfunksjon. Adapteren blokkerer direkte forbindelsen mellom trykkanalen (P) og returkanalen (T). Dermed blir ubrukt olje under trykk dirigert til et annet sted i det hydrauliske systemet for å forsyne ytterligere elementer.

normal driftsmodus

drift med kraftoverføringsfunksjon

22f9885b rozdzielacz hydrauliczny schemat1 39ce333b rozdzielacz hydrauliczny schemat2
21aed85e rozdzielacz hydrauliczny schemat3 rozdzielacz hydrauliczny 4 sekcyjny

Katalog
Last ned

Salgsnettverk
Se

Forespørsel
Send

Produktliste:

Hydrauliske fordelere

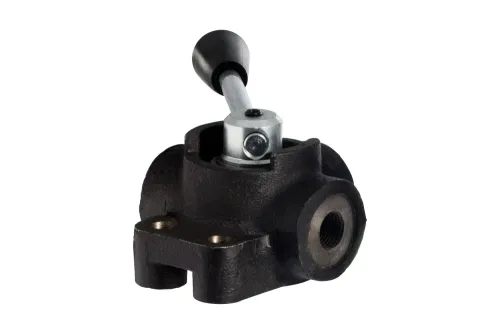

3-veis omstillingsventiler
