Plateventiler og Tilkoblingsplater

Plateventiler NG6, NG10

Plateventiler og Tilkoblingsplater – generelle opplysninger

Fordelere, ventiler, plater og blokker i standardstørrelser NG6 og NG10, beregnet for platemontering. De lar deg bygge kompakte kontrollmoduler (såkalte ventiløyer), som tillater installasjon på steder med begrenset plass. De brukes hovedsakelig i stasjonære hydrauliske systemer.

77b30213 construction and types of hydraulic directional control valves

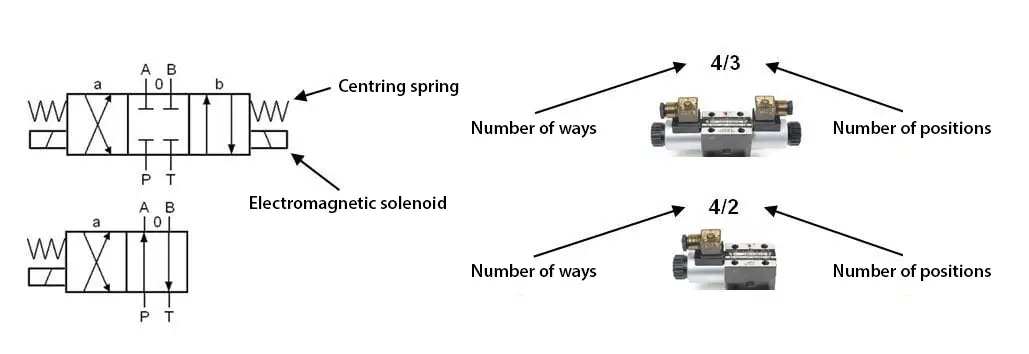

Hydraulisk skjema

135b3a8b hydraulic diagram of directional control valves

  • antall veier: 4 (antall ledninger ledet fra hvileposisjon)
  • antall posisjoner: 2 eller 3 (antall tilstøtende kvadrater)
  • 0 (hvileposisjon)
  • a, b (kontrollerte posisjoner)
  • P (trykkanal)
  • T (returkanal)
  • A, B (arbeidskanaler)

Utsikt over tilkoblingen

0a11358e rozdzielacz do montazu plytowego3
Type skyvere
411f8f9a e a5102c56 g 2fa8db42 h bdfe7b07 j

E

G H

J

684c38c2 a 5cd40602 d 713bd78a ha 7f7e3fe6 hb

A

D HA

HB

Kontrollspenning

  • 12V DC (likestrøm)
  • 24V DC (likestrøm)
  • 110V AC (vekselstrøm – amerikansk standard)
  • 220V AC (vekselstrøm – europeisk standard)

Valg av fordeler for plateoppsett

For å velge riktig fordeler for plateoppsett, må du bestemme:

  • størrelsen på fordeleren (NG6, NG10, …)
  • antall posisjoner (2 eller 3)
  • type skyver (E, G, H, J, HA, D, annet)
  • kontrollspenning (24V DC, 220V AC, annet)
  • arbeidstrykk
  • gjennomstrømning tilleggsbehov (for eksempel håndtakskontroll)

Tilgjengelige typer fordelere

Type fordeler Nominell gjennomstrømning Maks. arbeidstrykk (kanaler A, B, P) Maks. returtrykk (kanal T)
NG6 60 [l/min] 315 [bar] 160 [bar]
NG10 120 [l/min] 315 [bar] 160 [bar]
