Termoplastslanger

  • Termoplastslanger
  • PU, PA, PE Hydraulikk Slanger

Termoplastslanger – generelle opplysninger

Termoplastslanger er ment for moderate og høye trykk og deres grunnleggende materialer er termoplastiske polymerer (oftest polyester, polyamid, polyuretan), armeringen er laget av en eller flere fletter. De forsterkende flettene er laget av myke tekstilfibre (polyester som standard, for høytrykksslanger – aramidfibre, f.eks. Kevlar) eller ståltråd.

  • – svært lav vekt (opptil 60 % mindre sammenlignet med gummislanger),
    – kompakt struktur (liten ytre diameter i forhold til den indre diameteren),
    – liten bøyeradius,
    – indre lagets gode kjemiske motstand mot hydraulikkvæsker og kjemikalier,
    – veldig glatt indre overflate som reduserer strømningstap,
    – motstand mot aldring, ozon og UV-stråling.

På grunn materialet av det indre laget kan termoplastslanger for generelle formål deles inn i:

Materiale Hovedapplikasjon Andre bruksområder
polyester hydraulikkolje ggasser, luft, drivstoff, vannbaserte væsker, kjemikalier
polyamid løsemidler, malinger isocyanat, polyol, gasser, luft, vannbaserte væsker, hydraulikkolje

De fleste av slangene fra denne gruppen er produsert i henhold til spesifikke standarder, hvorav de vanligste er: SAE J517 (som beskriver SAE 100R7 og SAE 100R8 slanger), DIN 24951, ISO 3949 og EN 855. Disse standardene beskriver to typer slanger: med dobbel tekstilfletting ( R7) og med dobbel aramidfletting (R8) og fast arbeidstrykk (R18).

Termoplastslanger og fast arbeidstrykk R7-type
Termoplastslanger og fast arbeidstrykk R8-type
Termoplastslanger og fast arbeidstrykk R18-type
R7-type R8-type R18-type

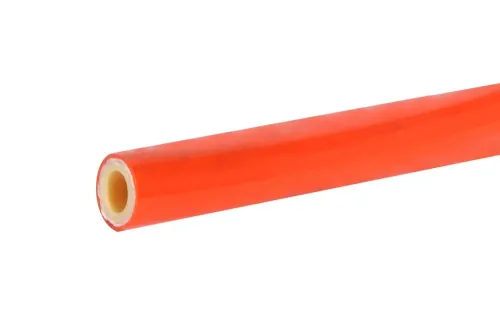

Ikke-ledende slanger

985ba35b weze nieprzewodzace.jpg 150x60 1 Hvis det for en bestemt applikasjon er viktig at slangen ikke leder elektriske ladninger, bør en ikke-ledende (non-conductive) slange brukes. Den brukes i nærheten av transformatorer og elektriske installasjoner med middels og høyt spenningsnivå. Den ikke-ledende slangen identifiseres av den oransje fargen på det ytre laget. For ikke-ledende slanger spesifiserer standarden en lekkasje under testforhold i henhold til standarden som er mindre enn 50 μA for en spenning på 246 kV/m i 5 minutter.

Doble og multiple slanger

f5a358eb weze podwojne wielokrotne.jpg 150x90 1 I vårt selskaps sortiment finner du også doble og multiple versjoner av termoplastiske slanger. Den doble versjonen (to slanger med sveiset ytre lag) brukes blant annet i gaffeltrucker, hydrauliske installasjoner av maskinverktøy og teknologiske linjer. På spesiell bestilling tilbyr vi også multiple slanger, for eksempel tredoble, firedoble osv.

Mikroperforering av det ytre laget:

Mikroperforering (pinpricking) er små hull i slangens ytre lag som forhindrer bobledannelse under det ytre laget som et resultat av gassmolekyler som trenger gjennom materialet over lengre tid. Dette anbefales spesielt for gasser under høyt trykk og nær beslag. Mikroperforering kan utføres på fabrikken eller under produksjon av komplette slanger.

Statisk elektrisitet:

For noen applikasjoner er det viktig å lede elektriske ladninger bort fra slangen (f.eks. for slanger for maling, organiske løsemidler, eller når det er høy strømningshastighet for mediet). I slike tilfeller bør man bruke en slange med metallfletting eller en ekstra leder (for eksempel ledende fibre i flettingen) og montere beslagene på riktig måte for å oppnå elektrisk kontinuitet i slangen.

wąż z oplotem metalowym termoplastyczny
wąż z włóknami przewodzącymi w oplocie
wąż z przewodzącą warstwą wewnętrzną
slange med metallfletting slange med ledende fibre i flettingen slange med en ledende indre lag

Montering:

For produksjon av termoplastiske slanger brukes Z-type beslag for høytrykkslanger, som klemmes ved hjelp av klemmepresser. I noen tilfeller er det mulig å bruke M-type klemmebeslag eller S-type skruebeslag. For slanger for veldig høye trykk (700 eller 800 bar) brukes P-type beslag (se HYDRAULISK KRAFT – UHP termoplastiske slanger og ender).
