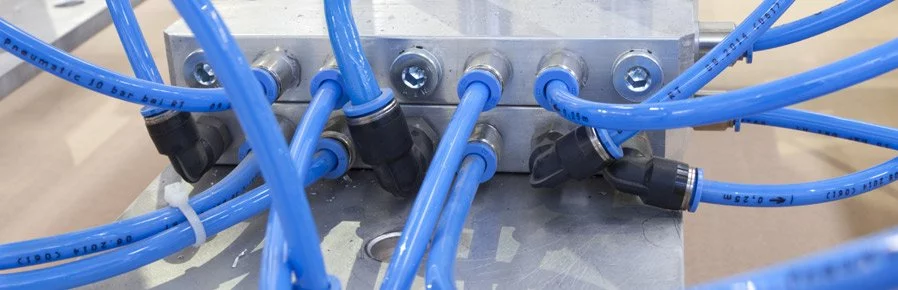

Trykknappkoblinger – generell informasjon

Trykknappkoblinger er designet for å koble sammen fleksible pneumatiske slanger med kalibrert ytre diameter. Tilkoblingen skjer ved å sette slangen inn i koblingen. For å koble fra, kreves det at en trykker inn en løsningsring (hylse) på koblingen. Det anbefalte materialet for de tilkoblede slangene er polyamid, men det kan også brukes slanger av polyuretan eller andre materialer.

Trykknappkoblingene produsert av Metal Work i seriene R og de miniaturiserte RL (FOX) er blant de beste elementene for tilkoblinger av rør og andre komponenter i pneumatiske systemer. De er tilgjengelige i ulike versjoner med nesten ubegrensede bruksmuligheter. Enkle og raske å bruke, de kan monteres tusenvis av ganger uten å miste tetthet på den mekaniske og pneumatiske siden. En spesielt formet klemfjær forårsaker ikke deformasjon eller riper i den pneumatiske slangen og sikrer enkel frakobling.

51266e75 budowa zlaczki wtykowejjpg.jpg

  1. Løsnering eller hylse: plast
  2. Låsehylse: messing eller plast
  3. Hus: messing eller plast
  4. Klemfjær: rustfritt stål (for rør Ø3, Ø3,17, R31 og R32: messing)
  5. Fjær som holder ringen: plast
  6. Tetning: NBR
  7. O-ring: NBR

D (ytre diameter på slangen): 3, 3,17, 4, 5, 6, 8, 10, 12, 14 mm

G (størrelse på tilkoblingstråd): M3, M5, M7, M12x1,5, 1/8”, 1/4”, 3/8”, 1/2”

For å muliggjøre bruk av koblinger i situasjoner der monteringsplassen er svært begrenset (for eksempel i små distribusjonsventiler), er RL (FOX)-serien med reduserte ytre dimensjoner utviklet for slanger med en ytre diameter fra 3 til 10 mm. For å lette frakoblingen i trange koblingsoppsett, har løsningshylsen til RL-koblingene Ø 4 og Ø 8 monteringsriller for en skrutrekker. Koblinger i RL-versjonen inneholder bokstaven “L” i indeksen.

Monteringsbrakettene for RL21 og RL22 koblingene (albue og T-kobling) er arrangert slik at dimensjonene på festeskruen passer innenfor de ytre målene til koblingen. RL-koblinger med en diameter på 8 mm er ikke kompatible med R7, R8, og R9-koblingene fra den eldre R-serien.

Katalog
Last ned

Salgsnettverk
Se

Forespørsel
Send

KATALOG

Produktliste:

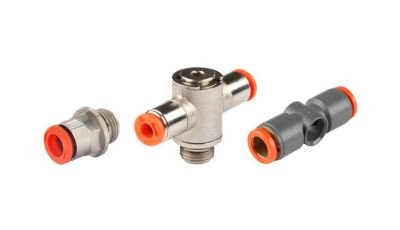

7f869173 zlaczki wtykowe serii r 738x425px 400x230 1

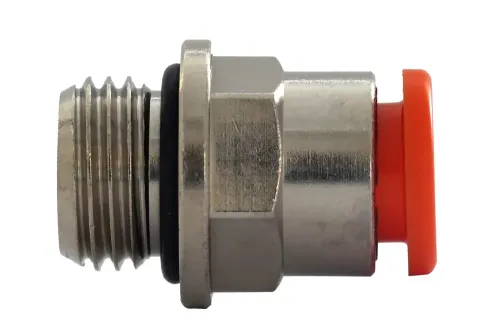

Trykknappkoblinger av serie R

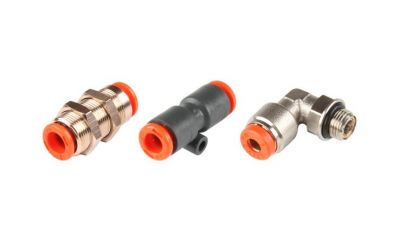

f08705e0 zlaczki wtykowe serii rl 738x425px 400x230 2

Miniaturiserte trykknappkoblinger av serie RL

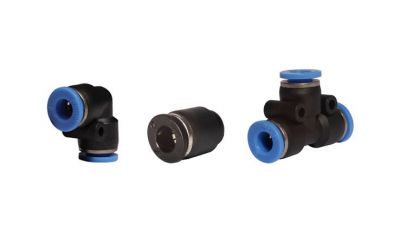

3e7375d8 zlaczki wtykowe ekonomiczne serii s 738x425px 400x230 1
