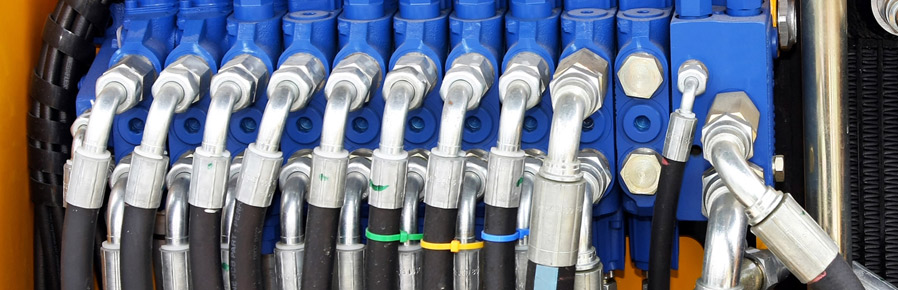

Koblinger for hydraulikkslanger

Høytrykk Slangestuss

Typer koblinger for høytrykkslanger

Et riktig valg av kobling og dens montering er ikke mindre viktig enn riktig valg av slange når vi snakker om sikker og langsiktig drift. Når du velger koblingene, må du ta i betraktning alle driftsparametrene til slangen, men først og fremst slangetyper de er ment for.

Det er et stort antall typer koblinger laget i henhold til internasjonale og nasjonale standarder eller bare til standarder til en spesifikk produsent som produseres og brukes i hele verden. Grunnlaget for inndelingen er på den ene siden type koblingsende fra tilkoblingssiden (forseglingsmetode, gjengetype, størrelse), og på den andre siden monteringsmetode til slangen.

Når du velger koblinger (koblinger og kompresjonshylser) for en gitt type slange, bør du også være oppmerksom på at begge elementene er laget av samme materiale og dekket med samme galvaniske belegg.

Koblingsmateriale, korrosjonsbestandighet og arbeidstemperaturer

Galvanisert karbonstål: fra -40°C til + 200°C (hvis det er krav til en spesifisert minimum slagstyrke ved minusgrader, vennligst kontakt Tubes International, over 120°C anbefales det å korrigere arbeidstrykket). NBR (nitril)-pakkning: -25°C til + 100°C. Korrosjonsbestandighet (om det oppstår rød rust på elementene testes i et saltspraykammer i henhold til EN ISO 9227: 2017-06):> 350 timer.

Karbonstål med belegg laget av sink og nikkel: fra -40°C til + 200°C (hvis det er krav til en spesifisert minimum slagstyrke ved minusgrader, vennligst kontakt Tubes International, over 120°C anbefales det å korrigere arbeidstrykket). NBR (nitril)-pakkning: -25°C til + 100°C. Korrosjonsbestandighet (om det oppstår rød rust på elementene testes i et saltspraykammer i henhold til EN ISO 9227: 2017-06):> 700 timer.

AISI 316 rustfritt stål: fra -270°C til + 800°C (over 120°C anbefales det å korrigere arbeidstrykket). FKM-pakkning (viton): -20°C til + 200°C.

BRITISK STANDARD
AGR (TI-ZBZ110) DKR (TI-ZBW110)
końcówki do węży hydraulicznych końcówki do zakuwania węży hydraulicznych
DKOR (TI-ZBW120)
okucia do przewodów hydraulicznych
BSP tomme-gjenge, 60⁰ konisk tetning

DKR – metall-til-metall tetning på 60⁰ kjegle

DKOR – O-ring tetning på 60⁰ kjegle

AGR-F (TI-ZBZ140) DKR-F (TI-ZBW140)
okucia do węży hydraulicznych, okucia hydrauliczne
BSP tomme-gjenge, flatt tetning

Krever bruk av en ekstra flat pakning

AGR-K (TI-ZBZ130)
okucia węży hydraulicznych
BSPT tomme-gjenge, tetning på gjengen

Krever bruk av tetningsmiddel på gjengene, for eksempel Teflon-tape eller flytende tetningsmiddel. Tetning på 60⁰ kjegle er også mulig.

RNR (TI-ZBB600)
zakucia do przewodów hydraulicznych
BANJO for bolt med BSP tomme-gjenge

Tetning ved hjelp av skiver mellom endestykket og bolthodet, og ved tilkoblingsflaten

AMERIKANSK STANDARD (SAE J516 / ISO 12151-5)
AGJ (TI-ZJZ110) DKJ (TI-ZJW110)
zakucia do węży hydraulicznych zakówki do węży hydraulicznych
JIC, UNF tomme-gjenge

Metall-til-metall tetning på en 74⁰ kjegle

AGO (TI-ZOZ110) DKO (TI-ZOW110)
wąż hydrauliczny zakówka zakówka przewód hydrauliczny
OFRS, UNF tomme-gjenge

Frontal tetning med O-ring

AMERIKANSK STANDARD
AGN (TI-ZNZ110) DK NPSM (TI-ZNW110)
końcówka do wężą hydraulicznego przewód hydrauliczny zakuwanie
NPT-gjenge, tetning på gjengen, NPSM 60⁰ kjegle

AGN – Krever bruk av tetningsmiddel på gjengene, som Teflon-tape eller flytende tetningsmiddel. Tetning på 60⁰ kjegle er også mulig

DK NPSM – metall-til-metall tetning på 60⁰ kjegle

okucie do wężą hydraulicznego ze stali nierdzewnej
SAE, UNF tomme-gjenge

Tetning med O-ring

AMERIKANSK STANDARD
końcówka do węża stal węglowa SAE-flens

* JIS-flens (KOMATSU)

Tetning med O-ring

Flensstørrelse

[cal]
lett versjon (3000 psi) tung versjon (6000 psi) SUPERCAT
D H d h D H d h D H d h
1/2 30,2 6,7 17,5 38,1 31,8 7,8 18,2 40,5 31,8 14,2
5/8* 34 6,7 19,8 42,9
3/4 38,1 6,7 22,2 47,6 41,3 8,8 23,8 50,8 41,3 14,2 23,8 50,8
1 44,5 8 26,2 52,4 47,6 9,5 27,8 57,2 47,6 14,2 27,8 57,2
1.1/4 50,8 8 30,2 58,7 54 10,3 31,8 66,7 54 14,2 31,8 66,7
1.1/2 60,3 8 35,7 69,8 63,5 12,6 36,5 79,4 63,5 14,2
2 71,4 9,5 42,9 77,8 79,5 12,6 44,5 96,8 79,5 14,2
2.1/2 84,1 9,6 50,8 88,9
3 101,6 9,6 61,9 106,4
3.1/2 114,3 11,3 69,9 120,7
4 127 11,3 77,8 130,2
5 152,4 11,3 92,1 152,4
DIN STANDARD
CEL (TI-ZMZ111)
CES (TI-ZMZ112)
DKOL (TI-ZMW121)
DKOS (TI-ZMW122)
Okucia hydrauliczne specjalne system SSKV okucia do hydrauliki siłowej
DKL (TI-ZMW111)
DKS (TI-ZMW112)
Końcówka do węża hydraulicznego AISI 316)
BEL (TI-ZMR111)
BEL (TI-ZMR112)
zakuwanie wężą hydraulicznego końcówkami AISI 316)
Metrisk gjenge, 24⁰ konus

CEL – lett serie, metall-til-metall tetning på 24⁰ konus

CES – tung serie, metall-til-metall tetning på 24⁰ konus

DKOL – lett serie, O-ring tetning på 24⁰ konus

DKOS – tung serie, O-ring tetning på 24⁰ konus

DKL – lett serie, metall-til-metall tetning på 24⁰/60⁰ konus

DKS – tung serie, metall-til-metall tetning på 24⁰/60⁰ konus

BEL – lett serie, tetning med klemring DIN 2353 på 24⁰ konus

BES – tung serie, tetning med klemring DIN 2353 på 24⁰ konus

AGM DKM (TI-ZMW160)
Końcówka do węży hydraulicznych ze stali węglowej cynko-nikiel Końcówki do węży hydraulicznych ze stali węglowe
Metrisk gjenge, 60⁰ konus

AGM, DKM – metall-til-metall tetning på 60⁰ konus

RNM (TI-ZMB600)
 Zakucia do węży hydraulicznych

BANJO for skrue med metrisk gjenge

Tetning ved hjelp av skiver mellom endestykket og skruehodet, og ved tilkoblingsflaten

JAPANSK STANDARD
KOMATSU (TI-ZMW150)
TOYOTA (TI-ZBW150)
okucia hydrauliczne komatsu-toyota
JIS, metrisk gjenge

KOMATSU – metall-til-metall tetning på reversert 60⁰ konus

JIS, BSP tomme-gjenge

TOYOTA – metall-til-metall tetning på reversert 60⁰ konus

NISSAN
okucie INTERLOCK typ IL

JIS, BSP tomme-gjenge

Frontal tetning med O-ring 74⁰

FRANS STANDARD
AGF DKF
okucie hydrauliczne specjalne adapter hydrauliczny STECKO
BEF
końcówka do przewodu hydraulicznego
Metrisk gjenge, 24⁰ konus

AGF, DKF – metall-til-metall tetning på 24⁰ konus

BEF – tetning med tomme-klemring på 24⁰ konus

Katalog
Last ned

Salgsnettverk
Se

Forespørsel
Send

universelle slanger

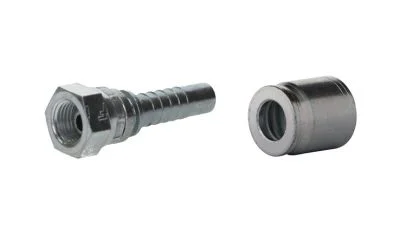

Beslag til hydraulikkslanger av karbonstål

universelle slanger

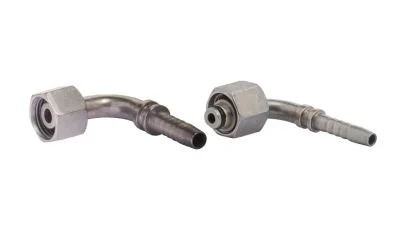

Beslag til hydraulikkslanger av rustfritt stål

universelle slanger

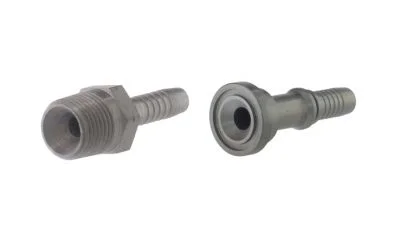

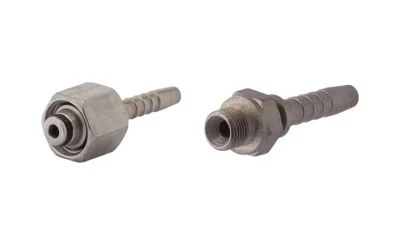

Beslag til hydraulikkslanger av karbonstål sink-nikkel

universelle slanger

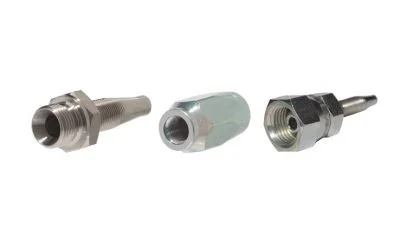

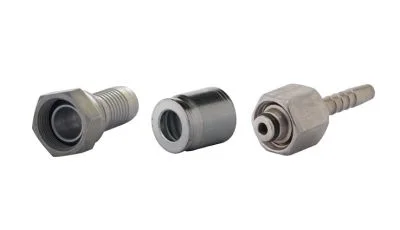

Standardbeslag type Z

universelle slanger

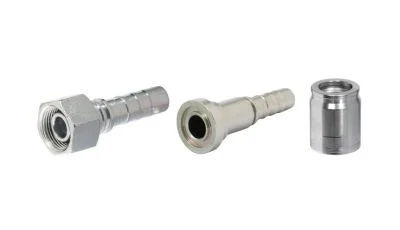

NON SKIVE beslag type N

universelle slanger

INTERLOCK beslag type IL, sink-nikkel

universelle slanger

INTERLOCK beslag type IL, sink-nikkel

universelle slanger

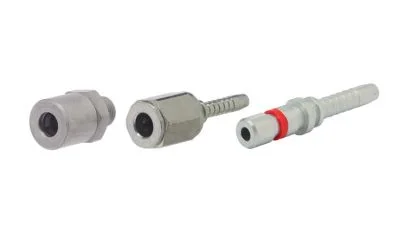

Spesialbeslag for hydraulikk

universelle slanger

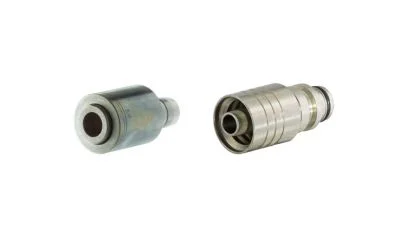

STECKO beslag og adaptere

universelle slanger

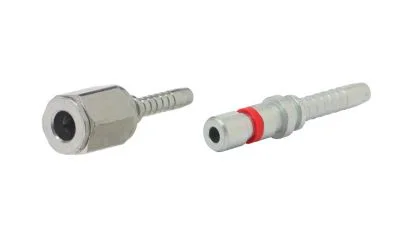

Spesialbeslag for hydraulikk WEO system

universelle slanger

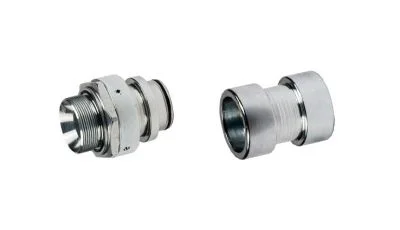

Spesialbeslag for hydraulikk SSKV system
