Bruddkoblinger

Bruddkoblinger for Omlasting

Bruddkoblinger – generelle opplysninger

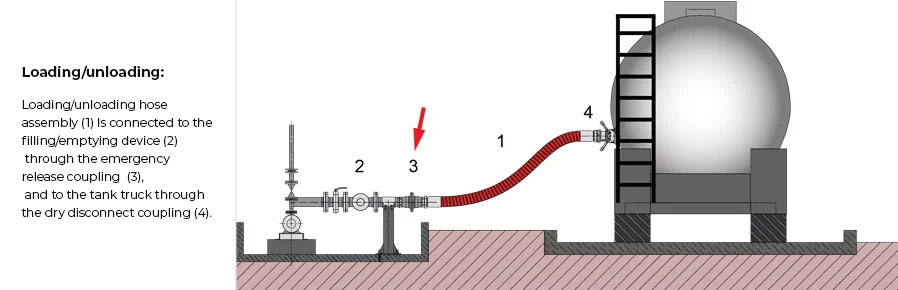

En bruddkobling beskytter mot effekter av en tilfeldig overbelastning av en fleksibel slange for omlasting som er koblet til installasjonen, når den lossede tankbilen kjører bort og slangen er fortsatt tilkoblet. Dette kan føre til at slangen sprekker og at materialet som omlastes lekker ut. I en slik situasjon vil bruddkoblingen som er installert i slangen for omlasting kobles ut og ventilene i begge halvdelene av koblingen lukkes, som hindrer utfloden av det omlastede produktet.

Prinsippet for drift av koblingen med bruddbolter er at før spenningen i slangen når en verdi som kan rive den eller trekke endene ut av den, blir boltene som kobler sammen de to halvdelene av koblingen brutt, og koblingen er dermed frakoblet. Samtidig lukkes fjærventilene i begge halvdelene av koblingen, noe som forhindrer at overbelastet medium lekker ut. Koblingen er utstyrt med tre bruddbolter. Etter en nødsituasjon og frakobling av koblingen, kan koblingen settes sammen igjen ved bruk av nye bruddbolter og etter nøye inspeksjon fortsatt brukes.

Koblingen med en line kan festes direkte på installasjonen (linen festet til et bevegelig forankringspunkt knyttet til tanken) eller (oftest) – tilkoblet installasjonen via en kort ekstra slangeavsnitt (linen festet til et fast forankringspunkt nær installasjonen). Linen er kortere enn den fleksible slangen på den relevante delen. Når slangen som er tilkoblet tanken begynner å bevege seg, blir sikkerhetslinen som kobler koblingen til det relevante forankringspunktet strammet, og aktiverer frakoblingsmekanismen på koblingen. Koblingen blir frakoblet. Samtidig blir fjærventilene i begge halvdelene av koblingen lukket, noe som forhindrer lekkasje av det overbelastede mediet utad. Koblingen er utstyrt med tre låser som forbinder begge halvdelene av koblingen, som frigjøres ved å stramme sikkerhetslinen med passende kraft. Maksimal sideavvik av kraften som strammer linen fra koblingens akse er 90°. Etter en nødsituasjon og frakobling, kan koblingen monteres på nytt, og etter nøye inspeksjon brukes igjen.

Katalog
Last ned

Salgsnettverk
Se

Forespørsel
Send

Produktliste:

Plastslanger

SBC nødfrakoblinger for industriell eller maritim bruk

Plastslanger

CBC nødfrakoblinger for LNG og andre kryogene gasser

Plastslanger

Universale nødfrakoblinger

Plastslanger

Nødfrakoblinger med sikkerhetsline

Plastslanger

Nødfrakoblinger med høy flyt

Plastslanger

Nødfrakoblinger med klaffeventiler

Trenger du hjelp til å velge produkt eller har du ikke funnet riktig produkt?
