SAE-J514 (JIC 37°) koblinger for hydraulikkrør

Rørkoblinger for Hydraulikkrør SAE-J514

Gjengede rørkoblinge SAE-J514 (JIC 37°)

Gjengede rørkoblinger i samsvar med SAE J514-standarden (ISO 8434-2) er mye brukt i ulike industribransjer. De brukes til å sammensette eller tilkoble stive rør med ytre diametre fra 6 til 38 mm, laget av stål. De kan også brukes til å koble sammen fleksible slanger. De brukes i hydrauliske og pneumatiske styringssystemer så vel som for generell bruk.

Materiale

JIC-koblinger tilbys i to materialeversjoner:

  • karbonstål (galvanisert eller fosfatert), standard pakkning: NBR gummi,
  • rustfritt stål (AISI 316) standard pakkning: Viton.

Arbeidstemperatur

Tillatt arbeidstemperatur i henhold til koblingens og pakkningens materiale:

  • karbonstål: fra -40°C til + 120°C
  • karbonstål + NBR: fra -35°C til + 100°C
  • rustfritt stål: fra -60°C til + 400°C
  • rustfritt stål + Viton: -20°C til + 200°C

Arbeidstrykk

Nominelt trykk (maksimalt arbeidstrykk) oppgitt av produsenter beregnes under forutsetning at arbeidsforhold er statiske og med bruk av en sikkerhetsfaktor på 4:1 for skjæreringen på røret. For BANJO-koblinger som skrues inn i kroppen er faktoren fra 1,5 til 2,5. I tillegg, når du velger koblingen din, bør du ta i betraktning dynamiske trykkbelastninger og vibrasjoner. For temperaturer over + 100°C bør du ta i betraktning en reduksjon av det maksimale arbeidstrykket (ta kontakt med Tubes International).

Mediet som brukes

JIC 37° -koblinger kan brukes til mange medier. Du må imidlertid ta hensyn til mediets kompatibilitet med koblingers materiale og pakkninger. Alle andre applikasjoner enn standard hydraulikkoljer bør konsulteres med Tubes International.

Tilkobling av en JIC-kobling til en stiv rørledning krever bruk av rør som har en ende formet ved hjelp av et spesielt verktøy til en 74° konus (37° x 2 = 74°). Forbindelsen oppstår ved å presse den indre koniske enden av røret mot den ytre konusen på koblingen. Riktig trykk på røret oppnås ved hjelp av en trykkhylse plassert i mutteren. Det er også tilgjengelige koblinger med en ekstra elastomer tetning (o-ring). JIC 37°-koblinger kan også tilkobles med beslag for fleksible hydrauliske slanger av JIC-typen (for eksempel TI-ZJW110, TI-ZJZ110).

 łączniki JIC przed montażem
łączniki JIC po montażu
før montering etter montering

Katalog
Last ned

Salgsnettverk
Se

Forespørsel
Send

universelle slanger

Rørkoblinger SAE-J514 (JIC 37°)
av rustfritt stål AISI 316

universelle slanger

Rørkoblinger SAE-J514 (JIC 37°)
av karbonstål (galvanisert eller fosfatert)

universelle slanger

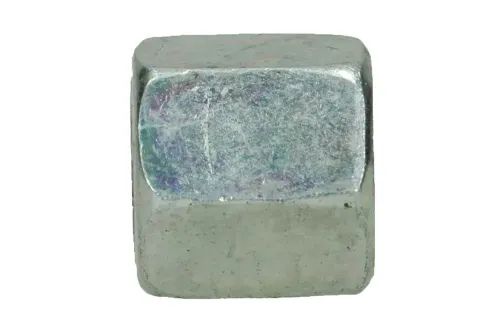

Hylser og muttere
