Hydraulikkpumper
Hydraulikkpumper – generelle opplysninger

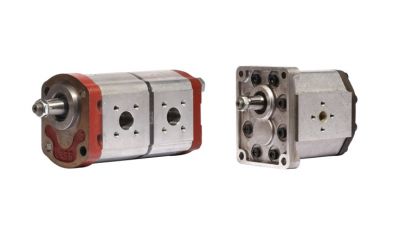

Tannhjulspumper med ekstern tannhjuldesign, beregnet for bruk i hydrauliske systemer i maskiner og enheter. De konverterer mekanisk energi tilført fra utsiden til væskestrømmens hydraulisk energi. Avhengig av modell varierer deres kapasitet fra 0,7 til 55 [cm3 /rotasjon] ved et maksimalt arbeidstrykk på opptil 250 [bar].

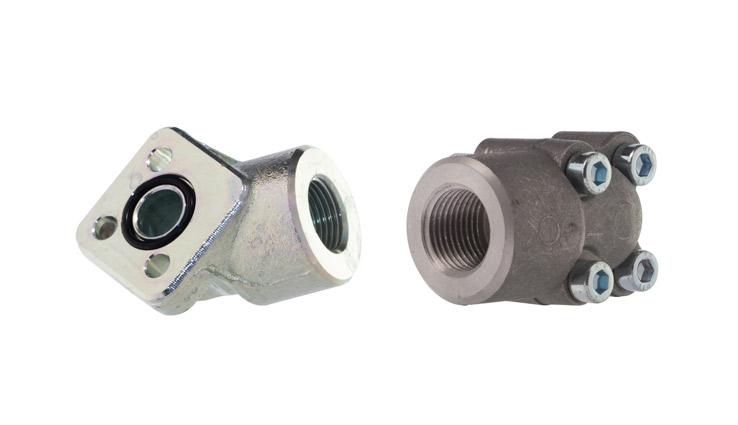

Vi tilbyr også kompakte flenskoblinger med firkantede flenser og diametre på 30, 35, 40, 51, 55 mm med BSP og metriske tilkoblingsgjenger. De brukes i pumpekoblinger. De er normalt utstyrt med et sett med skruer, skiver og en O-ring. De er laget av galvanisert stål eller aluminium. Avhengig av modell, er deres maksimale arbeidstrykk opptil 315 bar.
- drivhjul
- drivaksel
- drevet hjul
- kropp
- monteringsplate
- bakdeksel
- tetning for lagerblokk
- tetningsringer
- lagerblokk
- statisk tetning
- bolter
Tilgjengelige pumptyper
| Gruppe | Geometrisk ytelse [cm3/obr] | Konstruksjon |
| 1 | 0,7 ÷ 8 | monteringsplate, kropp og bakdeksel laget av aluminium |
| 2 | 4 ÷ 30 | monteringsplate, kropp og bakdeksel laget av aluminium |
| 3 | 22 ÷ 55 | støpejern monteringsplate og bakdeksel, kropp laget av aluminium |
Utførelsesvarianter
| Gruppe | Type | Drivaksel | Monteringsplate | Tilkoblinger |

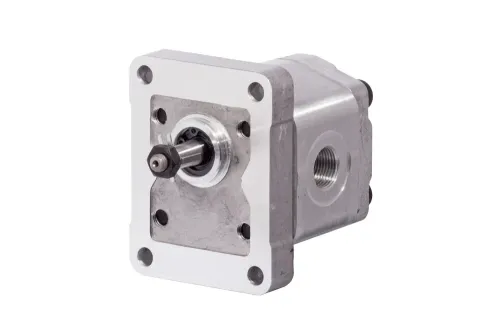

| 1 | 01 | kjegle 1:8 | rektangulær plate Ø25,4 mm | BSP gjengede tilkoblinger |

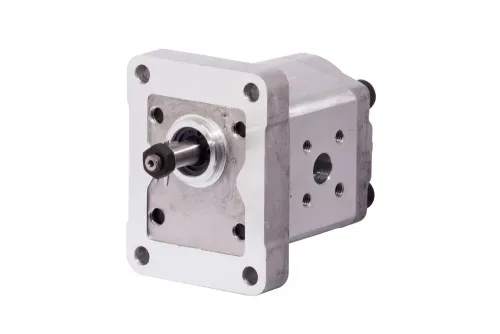

| 03 | kjegle 1:8 | rektangulær plate Ø25,4 mm | flensetilkoblinger | |
| 2 | 01 | kjegle 1:8 | rektangulær plate Ø36,5 mm | BSP gjengede tilkoblinger |
| 02 | kjegle 1:8 | rektangulær plate Ø36,5 mm | flensetilkoblinger | |

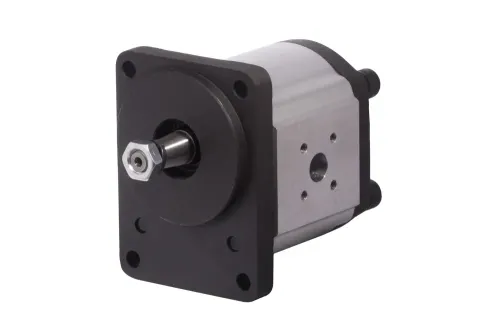

| 04 | kjegle 1:5 | rektangulær plate Ø80 mm | flensetilkoblinger | |
| 3 | 01 | kjegle 1:8 | rektangulær plate Ø50,8 mm | BSP gjengede tilkoblinger |
| 02 | kjegle 1:8 | rektangulær plate Ø50,8 mm | flensetilkoblinger |
Produktliste:

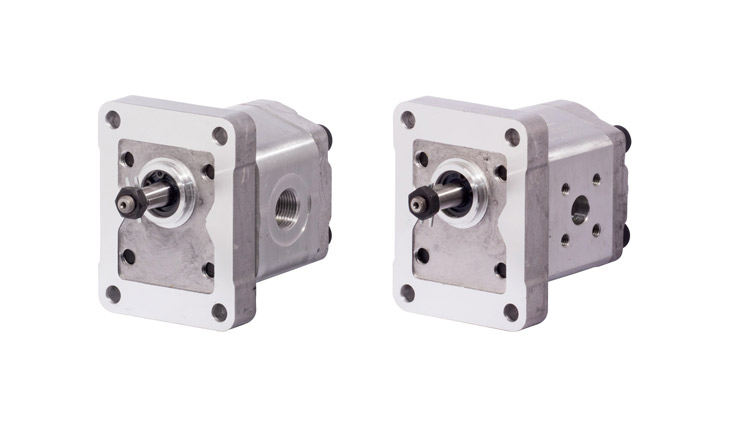

Tannhjulspumper BTD1
aluminiumspumper gruppe 1 med rektangulær plate

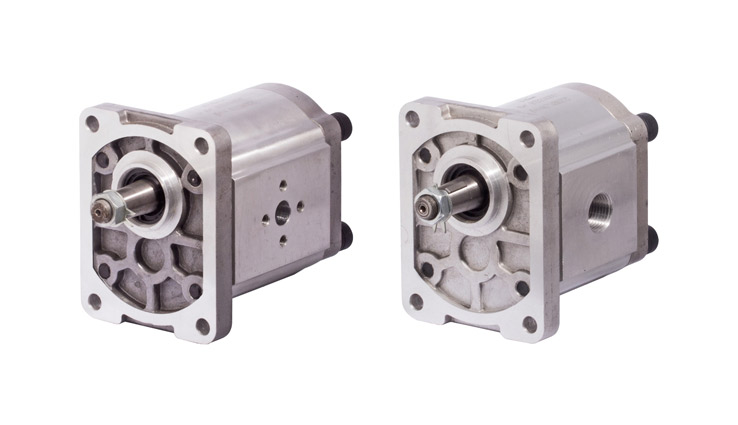

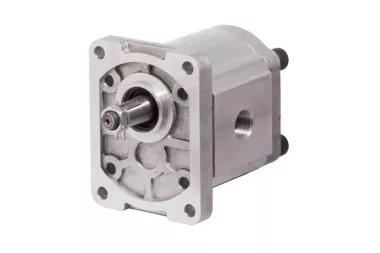

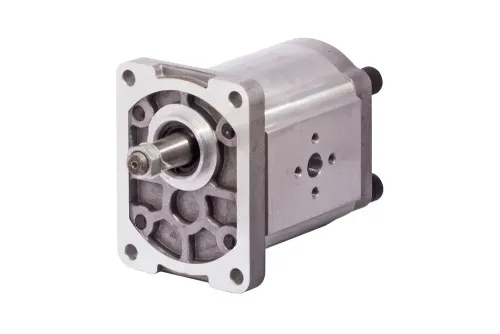

Tannhjulspumper BTD2
aluminiumspumper gruppe 2 med rektangulær plate
Tannhjulspumper BTD3
aluminiumspumper gruppe 3 med rektangulær plate
