Tørre frakoblingskoblinger

Tørre frakoblingskoblinger – generelle opplysninger

Tørre frakoblingskoblinger brukes for lekkasjefri tilkobling (eller tilkobling med minimal lekkasje) av industrielle installasjoner og fleksible slanger for omlasting. Begge deler av koblingen har ventiler, som er åpne og tillater strømning når koblingen er tilkoblet, og som er lukket og forhindrer stofflekkasje fra systemet når koblingen er frakoblet. Avhengig av koblingens konstruksjon, lukkes ventilene automatisk når den kobles fra eller til frakobling ikke mulig uten å lukke ventilene.
Tørre frakoblingskoblinger oppfyller moderne krav når det gjelder sikkerhet, miljøvern og pålitelighet ved transport av farlige, giftige eller dyre væsker.

Tørre frakoblingskoblinger er mye brukt i vei-, jernbane-, sjø- og lufttransport så vel som i petrokjemisk, kjemisk og farmasøytisk industri.

DDC, DGC og DAC-koblinger

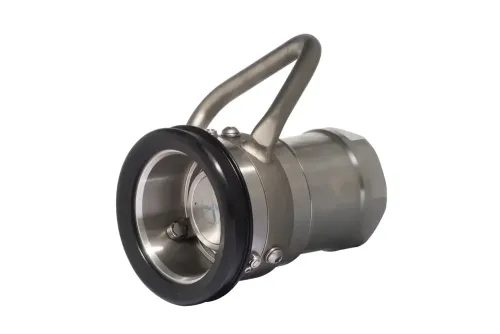

De er de mest populære blant alle tørre frakoblingskoblinger. DDC (Dry Disconnect Coupling) koblinger er en standard versjon for generell industri. De er kompatible med koblinger fra mange andre produsenter. Hunndelen (slangedelen) og hanndelen (tankdelen) har stempelventiler. De kobles til ved å koble hunndelen med hanndelen og dreie hunndelens roterende hode. De er tilgjengelige i størrelser fra 1″ ”til 8″” (DN25 til DN200), med en karakteristisk utvendig diameter på hanndelen (56, 70, 105, 119, 164, 238 og 272 mm).

DDC-koblinger oppfyller kravene i ATEX, ADR, RID, TDT, trykkdirektiv 97/23 / EC. DN50 ÷ DN100-koblinger er i samsvar med NATO STANAG 3756-standarden.

DDC-koblinger er laget av: aluminium, messing, AISI 316 stål, dupleksstål, PEEK, PVDF, Hastelloy-legering, titan med passende typer pakkninger. Arbeidstrykk er avhengig av diameter og materialversjon og er fra 6 til 25 bar. Tilkoblinger: BSP innvendig gjenge og PN, ASA, TTMA flenser.

DGC (Dry Gas Coupling) er koblinger for transport av gasser, spesielt LPG, i størrelser fra 1 ″ til 8″.

DAC (Dry Aviation Coupling) er 2,1 / 2″ (DN65) koblinger for omlasting av flydrivstoff og er i samsvar med NATO STANAG 3105 og ISO 45-standarder.

DRY-DIS TR-koblinger

DRY DIS TR-seriens tørre frakoblingkoblinger er mye brukt i kjemisk, petrokjemisk, mat- og farmasøytisk industri. De oppfyller de høyeste kravene når det gjelder sikkerhet, miljøvern og pålitelighet ved transport av farlige, giftige eller dyre væsker eller gasser. DRY DIS-koblinger oppfyller kravene i ATEX, ADR, RID, TDT, trykkdirektiv 97/23 / EC. De er laget av AISI 316 / 316Ti rustfritt stål eller messing. De har et rundt hunndelhåndtak laget av polypropylen. Størrelser fra 1″ (DN25) til 4″ (DN100). Begge deler: hanndelen (tankdelen) og hunndelen (slangedelen) har stempelventiler som lukkes når de kobles fra. De kobles til ved å sette hunndelen på hanndelen og dreie hundelens roterende hode. Arbeidstrykk opp til 25 bar. Tilkoblinger med BSP innvendige gjenger. En versjon med koblingskoding som gjør det umulig å koble en hunndel med en hanndel beregnet på et annet medium.

DRY LINK-koblinger

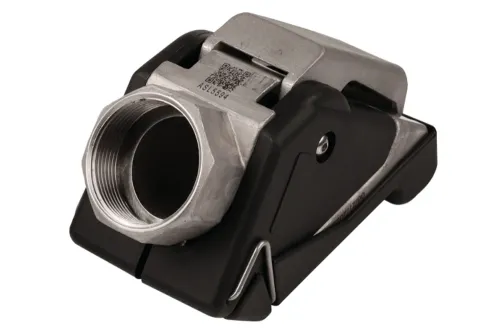

DRY-LINK-koblinger er koblinger som oppfyller de aller høyeste krav når det gjelder sikkerhet og funksjonalitet. Lekkasjefri – mengden av sølt medium kan ikke måles. Deres unike konstruksjon inkluderer to spjeldventiler, en i hunndelen og en i hanndelen med plassert parallelt med det flytende mediet, ikke forstyrrer strømmen og ikke forårsaker trykktap når koblingen er satt sammen. Perfekt for væsker med høy viskositet. En tilkobler koblingen ved å skyve hunndelen på hanndelen, senke låsen og åpne ventilen. Låsen sikrer koblingen mot tilfeldig frakobling. Disse koblingene er laget av AISI316 stål eller en spesiallegering Alloy 20 eller Hastelloy C. Størrelser fra 1 ″ til 3″. Arbeidstrykk fra 8,3 bar til 14,3 bar – avhengig av størrelse, vakuum opp til 711 mmHg. Tilgjengelig med tilkoblinger med BSP gjenger, flenstilkoblinger, sveisede tilkoblinger, TRICLOVER og i en spesiell polert hygienisk versjon. De brukes i kjemisk, petrokjemisk, mat- og farmasøytisk industri.

DRY-MATE-koblinger

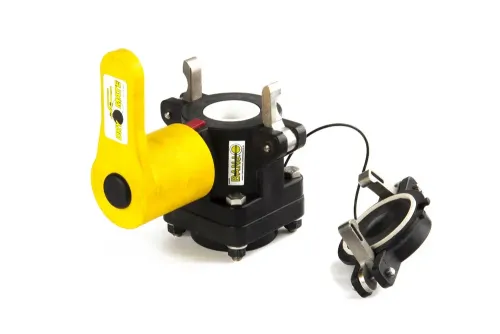

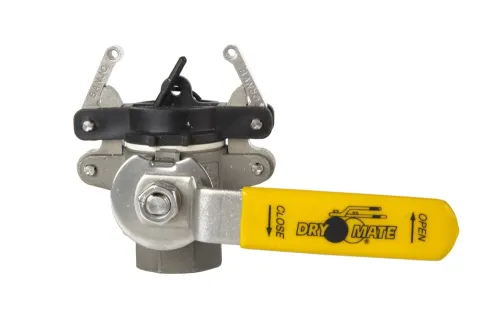

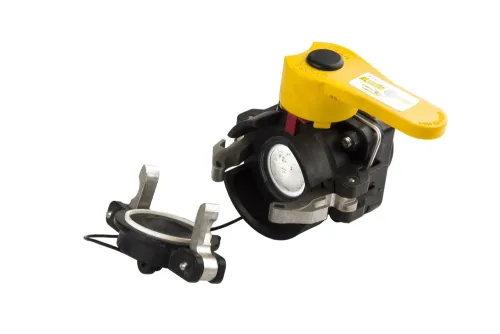

DRY-MATE-koblinger er brukervennlige tørre frakoblingskoblinger for sikker, praktisk sett lekkasjefri tilkobling av installasjoner. Deres konstruksjon baserer på kuleventiler i begge halvdeler som sikrer helt uforstyrret flyt. En tilkobler hunndelen med hanndelen ved å feste låsespakene som ligner på disse i CAMLOCK-koblinger. Åpning av ventilene fører til automatisk mekanisk blokkering av låser, og forhindrer at koblingshalvdelene frakobles. Ventilene kan ikke åpnes når koblingen er frakoblet. DRY-MATE-koblinger finnes i to versjoner: DRY-MATE SS – laget av AISI316 rustfritt stål – i størrelsene DN25 og DN38, og DRY-MATE PP – laget av glassfiberarmert polypropylen – i størrelse DN38. Tilkoblinger med BSP og NPT innvendige gjenger . Arbeidstrykk opp til 7 bar.

DRY-MATE-koblinger brukes i kjemisk, farmasøytisk og landbruksindustri (for plantevernkjemikalier). De er ikke beregnet for gasser.
