DIN 3015-klemmer

Rørklemmer DIN 3015

Bruk av DIN 3015-klemmer – generelle opplysninger

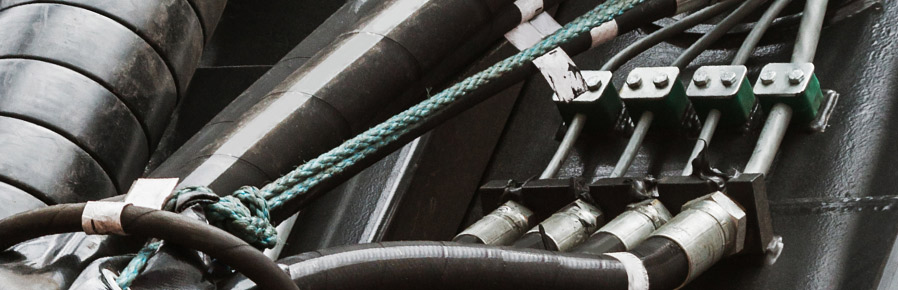

DIN 3015-klemmer er ment for rask, enkel, langvarig og estetisk festing av rør, kabler og slanger i ulike industrier, i installasjoner på jord og skip. Klemmene er laget i henhold til DIN 3015-standarden. De monteres til konstruksjonen ved å sveise klembunnen, skru den eller montere den på en skinne.

Utførelse av klemmeinnlegg:

72f3591d wklady obejm profilowane standardowe.jpg

Profilerte – standard For eksempel TC-PP101-215 (indeks for komplett klemme med plater og skruer)

34e2678d wklady obejm gladkie.jpg

Glatt For eksempel TC-PP101-215H (indeks for komplett klemme med plater og skruer)

Materiale Betegnelse Farge Arbeidstemperatur
polypropylen PP grønn fra -30°C til +90°C
polyamid PA66 – selvslukkende Materialet oppfyller kravene til brannbeskyttelsesstandarder i jernbanekjøretøy: EN 45545-2, UNI CEI 11170 Brennbarhetsklasse i henhold til UL 94 – V0 PA svart fra -40°C til +180°C
gummi RB svart fra -40°C til +80°C
aluminium AL sølv +350°C

For å få detaljert informasjon om de fysiske, mekaniske, termiske og elektriske egenskapene til de enkelte materialene, vennligst kontakt Tubes International.

Klemmer monteres til konstruksjonen ved sveising eller skruing, og deretter montering av klemmen og røret. Ikke sveis klemmer med innlegget montert! Oppretthold passende avstander mellom påfølgende klemmer (se tabell nedenfor).

a04bf755 obejmy din tabela na www 1200x405 1

På bøyen av røret, plasser klemmene så nær rørbuen som mulig. Etter at festeskruene til klemmen på røret er strammet til riktig dreiemoment, skal ikke de to halvdelene av klemmeinnlegget berøre hverandre. Det er tilgjengelig mange tilleggsdeler som muliggjør valgfrie monteringsmetoder gjennom sveising eller skruing, for eksempel:

  • forlengede,
  • vinklede og brobaserte baser,
  • dobbelte baser og for multimontering,
  • skinner for multimontering,
  • deler for pakket montering av klemmer (en på toppen av den andre).

Katalog
Last ned

Salgsnettverk
Se

Forespørsel
Send

universelle slanger

DIN 3015 klemmer av polypropylen

universelle slanger

DIN 3015 klemmer av polyamid

universelle slanger

DIN 3015 klemmer av selvslukkende polyamid PA66 for jernbanebruk

universelle slanger

DIN 3015 klemmer av aluminium

universelle slanger

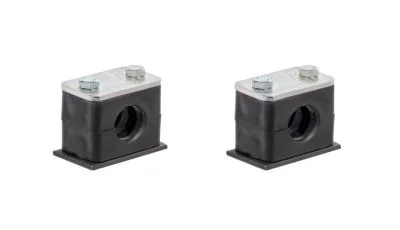

DIN 3015 klemmer av gummi

universelle slanger

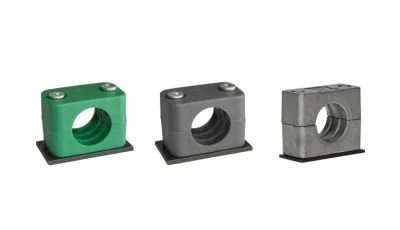

DIN 3015 standardklemmer type 100

universelle slanger

DIN 3015 standardklemmer type 101

universelle slanger

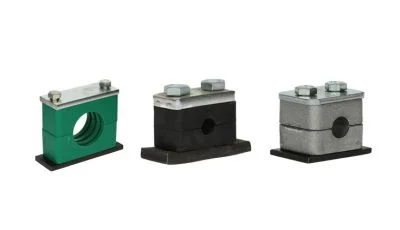

DIN 3015 tunge klemmer type 201

universelle slanger

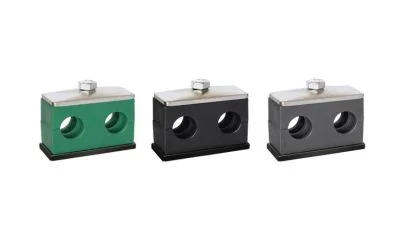

DIN 3015 doble klemmer
