Hydrauliske hurtigkoblinger

Hurtigkoblinger for høytrykk – generelle opplysninger

Hurtigkoblinger for høytrykk løser problemet med rask tilkobling og frakobling av fleksible slanger. Tilkoblingen kan gjøres raskere og enklere enn ved standard skrudde forbindelser (gjengede eller flensede) fordi den kan gjøres for hånd, uten verktøy og hovedsakelig krever kun at pluggen settes inn i sokkelen, og koblingen låses automatisk ved hjelp av en fjærmekanisme. De vanligste elementene som blokkerer pluggen i sokkelen er stålkuler. I mange tilfeller kan til- og frakobling gjøres med kun én hånd («one hand operation»).

Hurtigkoblingene gjør monteringen lettere, og, hvis vi bruker utskiftbare moduler i det hydrauliske systemet, er det mulig å utskifte dem raskt, noe som sparer tid og kostnader.

Konstruksjon av hurtigkobling for hydraulikk


Hylse: 1 – kropp 2 – låsemekanisme (låsehylse, fjær, kuler) 3 – tetning (o-ring, støttering) 4 – ventil (soppformet del, fjær, sete) 5 – ventiltetning (o-ring)	Plugg: 6 – kropp 7 – ventil (soppformet del, fjær, sete) 8 – ventiltetning (o-ring)

Typer hurtigkoblinger

med fri gjennomstrømning	ensidig avstengende	dobbeltsidig avstengende	dobbeltsidig avstengende tørrkobling (lekkasjefri)

uten ventiler	ventil på forsyningssiden (som oftest i kontakten)	ventil på kontaktsiden og på pluggsiden	ventil på kontaktsiden og på pluggsiden, flate endeflater („flat face”) og passende tetning

Standarder

Høytrykks hurtigkoblinger produseres i henhold til standarder eller produsentens egne spesifikasjoner. De hyppigst brukte standardene i hydraulikk er:

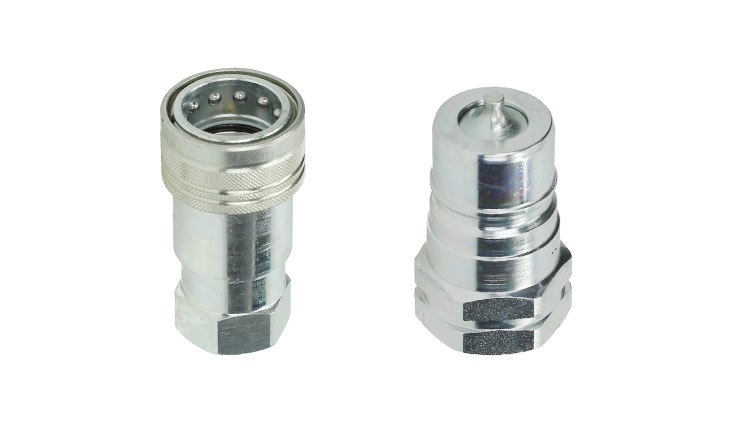

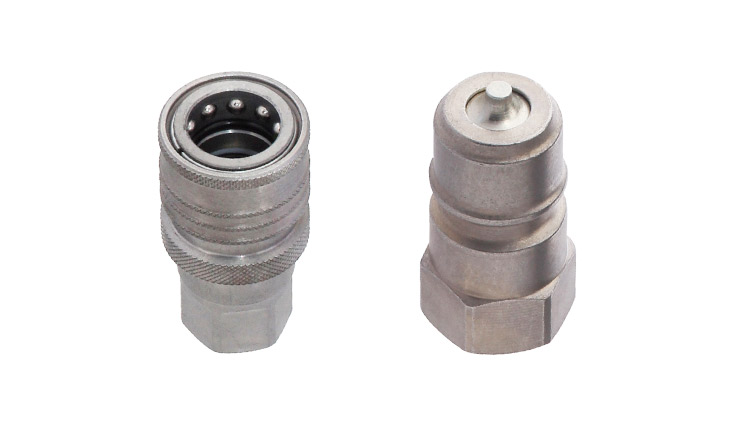

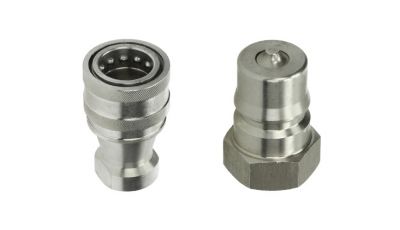

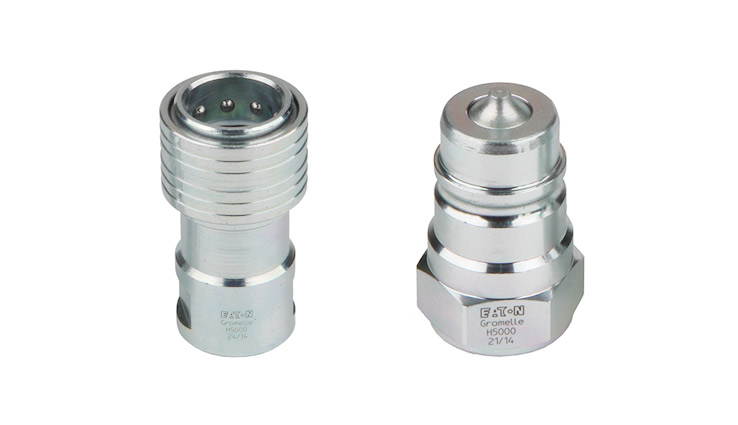

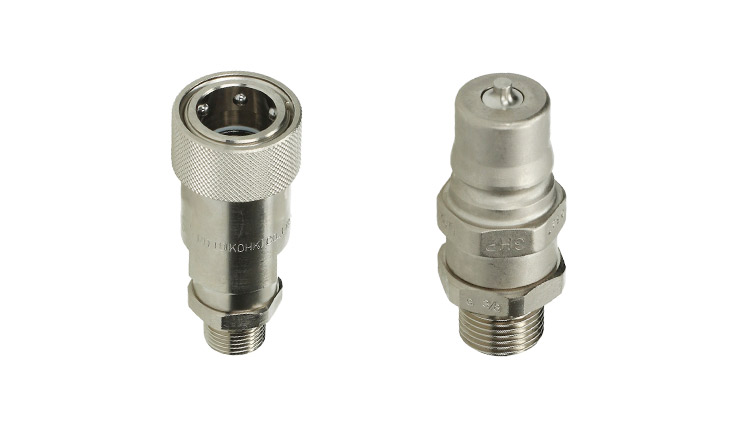

ISO 7241-1 A (forkortet ISO-A)

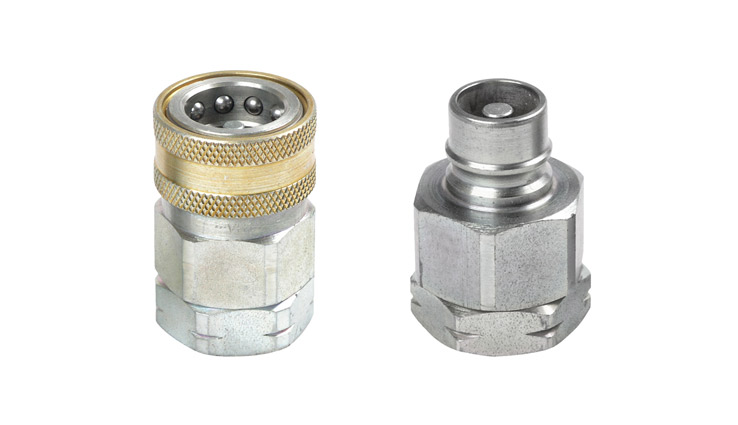

ISO 7241-1 B (forkortet ISO-B)

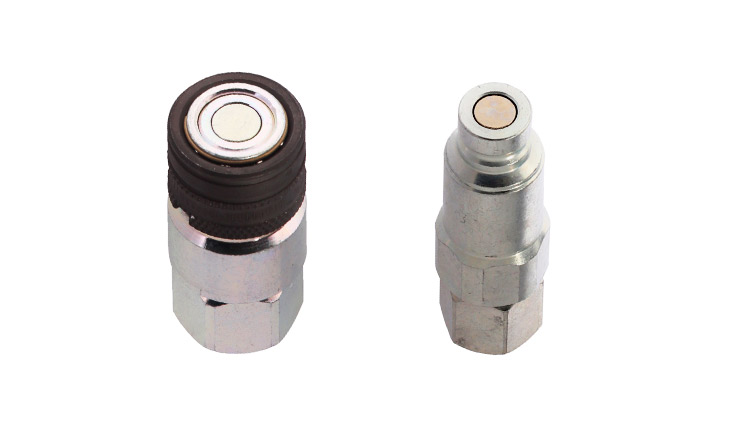

ISO 16028 (forkortet ISO-F)

Standardene definerer dimensjonskrav for pluggene og kontaktene, styrkekrav (arbeidstrykk, ødeleggelsespress) og andre (gjennomstrømning, koblingskraft, lekkasjestørrelse, osv.). Dimensjonskravene inkluderer spesielt det som kalles pluggens profil, dvs. dens form og mål. Å lage en hurtigkobling etter samme profil sikrer det som kalles utskiftbarhet, dvs. muligheten til å koble kontakter og plugger fra forskjellige produsenter sammen. Men denne muligheten garanterer ikke at alle funksjonelle egenskaper til det originale settet med hurtigkoblinger (kontakt og plugg fra samme produsent) vil bli bevart, og dette bør nøye verifiseres.

Andre kjennetegn som skiller hydrauliske hurtigkoblinger

Trykkeliminator

Bruken av et uttak eller plugg med trykkeliminator letter tilkoblingen av hurtigkoblingen når det er høyt resttrykk i systemet. En trykkeliminator er en liten trykkavlastningsventil med to små hull innebygget i ventilen til uttaket eller pluggen. Når hurtigkoblingen blir koblet sammen, åpner trykkavlastningsventilen seg, og mediet strømmer ut gjennom de små hullene, noe som fører til en reduksjon av det statiske trykket.

uttak og plugg uten trykkeliminator	ventil uten trykkeliminator

kontakt og plugg med trykkeliminator	ventil med trykkeliminator

For hurtigkoblinger av ISO-F-typen finnes det mulighet for å bruke en trykkeliminator kun på pluggsiden. I en ISO-F plugg med trykkeliminator finnes det et ekstra rom inne i kroppen, hvor olje under trykk trenger inn under koblingen med et uttak. Dette tillater reduksjon av statisk trykk (i ledningen fra pluggsiden) og muliggjør en fri kobling av hurtigkoblingen.

uttak uten trykkeliminator	plugg uten trykkeliminator

	plugg med trykkeliminator

Sikring mot utilsiktet frakobling

Frakoblingen av et klassisk hurtigkobling krever at man trekker låsemansjetten på pluggen i kontakten bakover. For å forhindre utilsiktet frakobling er noen hurtigkoblinger utstyrt med en sikringsmekanisme som forhindrer at låsemansjetten trekkes tilbake og frakobler hurtigkoblingen. Denne funksjonen utføres av en ekstra sikringsring (som må skyves mot mansjetten og dreies) eller en sikringsstift (sikring ved å dreie mansjetten – frakobling er bare mulig når sporet i mansjetten og stiften er i riktig posisjon).

sikringsring	sikringsbolt
uvernede hurtigkobling	uvernede hurtigkobling
sikret hurtigkobling	sikret hurtigkobling

«Push-pull»-mekanisme

Bruk av en «push-pull» hurtigkobling beskytter mot brudd på den fleksible slangen i tilfelle den blir trukket ved et uhell (for eksempel hvis en traktor kjører bort fra en såmaskin etter å ha koblet fra det mekaniske koplet uten å koble fra det hydrauliske systemet). For at mekanismen skal fungere riktig, må stikkontakten monteres til huset (dekselet) bak den riflete låsemansjetten. Når slangen blir trukket, vil hurtigkoblingen automatisk koble fra. Dette forhindrer skade på det hydrauliske systemet og potensiell oljelekkasje. Dette er en type hurtigkobling med en nødutkoblingsfunksjon.

szybkozłącze hydrauliczne z mechanizmem push pull

„One hand operation” – kobling og frakobling med én hånd

For å koble til en standard hurtigkobling må man trekke tilbake låsemansjetten og trykke pluggen inn i kontakten. For å øke brukerkomforten kan noen hurtigkoblinger kobles (frakobles) med én hånd. Prinsippet bak slike hurtigkoblinger er at når pluggen trykkes inn i kontakten, skjer koblingen automatisk. For å frakoble en slik hurtigkobling er det nok å trekke tilbake låsemansjetten, og pluggen vil hoppe ut av seg selv.
