Kan Trykkmålesett for hydraulikksystem med koblinger, uten manometre, 630 bar, type 750 KP brukes til både hydraulikk og pneumatikk, og hvilke manometre passer?

Ja. Trykkmålesett for hydraulikksystem med koblinger, uten manometre, 630 bar, type 750 KP er egnet for både hydraulikk og pneumatikk. Det er beregnet for måling av statisk og dynamisk trykk samt vakuum. Passende manometre: - Diameter: 63 mm (plassen i kofferten er til 2 stk 63 mm) - Tilkobling: 1/4” BSP (GW) til manometeradapterne i settet - Måleområder: velg etter behov, typisk f.eks. 0–10 bar, 0–16 bar, 0–25 bar for pneumatikk; 0–100 bar, 0–250 bar, 0–400 bar, 0–600/630 bar for hydraulikk - Nøyaktighetsklasse: anbefalt minst kl. 1.6 for feltbruk (ev. 1.0 for mer presisjon) - Utførelse: glycerinfylt (væskedempet) for pulserende trykk i hydraulikk; tørr kan brukes for stabil pneumatikk/vakuum - Vakuummåling: manometer med skala 0…-1 bar (eller kombinert -1…+1/3 bar) ved behov Tilkoblinger i settet støtter M16x2 testport (Minimess-type) og inkluderer adaptere til GZ 1/4” BSP, M8x1, M10x1, samt reduksjoner 3/8” BSP og 1/2” BSP, slik at standard 1/4” BSP manometre passer via medfølgende manometeradaptere. Arbeidstrykket i systemet kan være opptil 630 bar; velg derfor manometre med tilstrekkelig måleområde og trykkrating.

Trykkmålesett for hydraulikksystem med koblinger, uten manometre, 630 bar, type 750 KP

Alle produkter, Målesett/

Tilleggsinformasjon

Materiale	PTFE – teflon og lignende

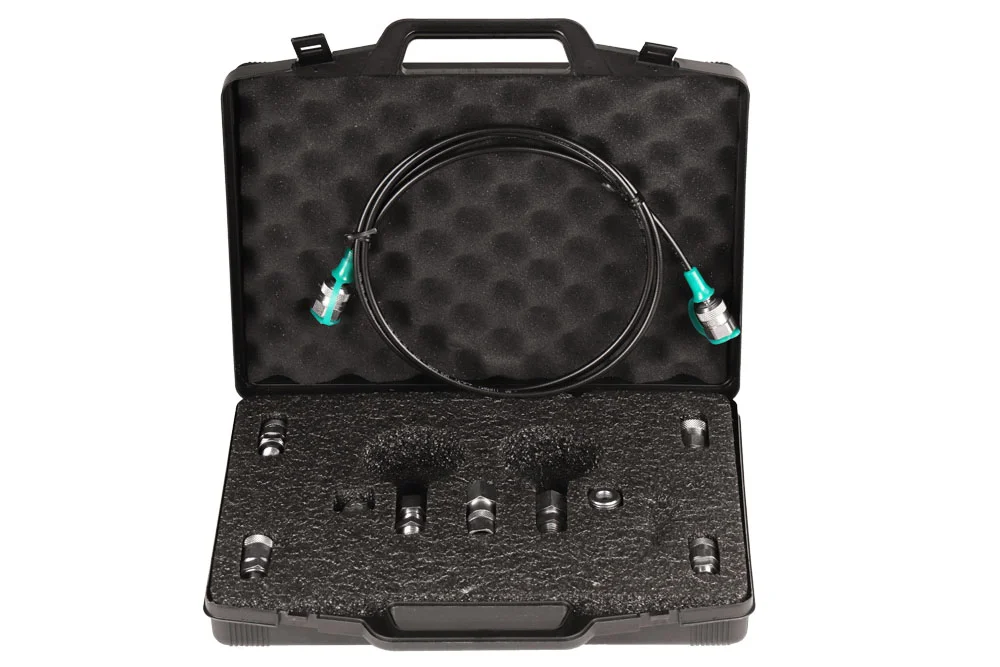

Målesettet er beregnet for diagnostikk av hydrauliske og pneumatiske systemer gjennom måling av statisk, dynamisk trykk og vakuum. Settet inneholder en plastkoffert med tilrettelagte plasser for to manometre på 63 mm, en slange DN2 (630 bar) med to måleender GW M16x2 med en lengde på 2000 mm, samt koblinger og adaptere: 1. Målekobling M16x2 med metallhette, med GZ 1/4” BSP, type E – 2 stk. 2. Målekobling M16x2 med metallhette, med GZ M8x1, type F – 1 stk. 3. Målekobling M16x2 med metallhette, med GZ M10x1, type F – 1 stk. 4. Tilkobling med GW 1/4” BSP til manometer, gjennomgående, med GZ M16x2 – 2 stk. 5. Tilkobling med GW 1/4” BSP til manometer, med GW M16x2 – 1 stk. 6. Reduksjonsadapter GZ 3/8” BSP / GW M10x1, type E – 1 stk. 7. Reduksjonsadapter GZ 1/2” BSP / GW M10x1, type E – 1 stk. Settet inneholder ikke manometre, som må velges og bestilles separat. Materiale for koblinger: stål med sink-nikkel belegg. Tetning: NBR. Arbeidstrykk: opptil 630 bar.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]	Forespørsel
PS-750-KP2	Målesett 750 KP2 (stor, uten manometre)	-	-

Målesettet er beregnet for diagnostikk av hydrauliske og pneumatiske systemer gjennom måling av statisk, dynamisk trykk og vakuum. Settet inneholder en plastkoffert med tilrettelagte plasser for to manometre på 63 mm, en slange DN2 (630 bar) med to måleender GW M16x2 med en lengde på 2000 mm, samt koblinger og adaptere: 1. Målekobling M16x2 med metallhette, med GZ 1/4” BSP, type E – 2 stk. 2. Målekobling M16x2 med metallhette, med GZ M8x1, type F – 1 stk. 3. Målekobling M16x2 med metallhette, med GZ M10x1, type F – 1 stk. 4. Tilkobling med GW 1/4” BSP til manometer, gjennomgående, med GZ M16x2 – 2 stk. 5. Tilkobling med GW 1/4” BSP til manometer, med GW M16x2 – 1 stk. 6. Reduksjonsadapter GZ 3/8” BSP / GW M10x1, type E – 1 stk. 7. Reduksjonsadapter GZ 1/2” BSP / GW M10x1, type E – 1 stk. Settet inneholder ikke manometre, som må velges og bestilles separat. Materiale for koblinger: stål med sink-nikkel belegg. Tetning: NBR. Arbeidstrykk: opptil 630 bar.
