Hvordan installerer jeg Trykkindikator LAM L (gjenge - slange) med O-ring og plug-in-kobling riktig for å sikre korrekt grønn/oransje varsling og tomt vindu etter utlufting?

Slik installerer du Trykkindikator LAM L (gjenge - slange) med O-ring og plug-in-kobling for korrekt grønn/oransje varsling og tomt vindu etter utlufting: 1) Forberedelser - Medium: Kun filtrert trykkluft (oljet eller uoljet). - Arbeidstrykk: 2–10 bar. - Temperatur: −20 °C til +60 °C. - Sørg for renhet i rør/slanger og port. 2) Montering av gjengesiden med O‑ring - Kontroller at O-ringen er hel og korrekt plassert. - Skru Trykkindikator LAM L (gjenge - slange) inn i gjengeporten for hånd. - Ettertrekk forsiktig (ikke overmoment) til O-ringen tetter. Unngå tetningstape som kan skade O-ringen. 3) Tilkobling av plug-in-kobling (slangesiden) - Kutt slangen rett og gradfri. - Skyv slangen helt inn i plug-in-koblingen til tydelig stopp. - Dra lett i slangen for å verifisere låsingen. 4) Oppstart og kontroll - Ventiler systemet sakte opp til driftstrykk. - Kontroller lekkasjer med lekkasjespray/lytt. - Under lufting skal Trykkindikator LAM L (gjenge - slange) vise grønt/oransje fargesignal. - Når systemet er fullstendig utluftet, skal indikatorvinduet være tomt (ingen farge). 5) Drift og vedlikehold - Hold filtreringsnivået i henhold til kravene for trykkluft. - Sjekk jevnlig O-ring og kobling for slitasje og lekkasje. - Ved feil visning: Avluft systemet, kontroller tetninger og slangeinnstikk, monter på nytt ved behov. Riktig montering og tett tilkobling er nødvendig for at Trykkindikator LAM L (gjenge - slange) skal gi korrekt grønn/oransje varsling og tomt vindu etter utlufting.

Trykkindikator LAM L (gjenge – slange)

Alle produkter, Plug-in functional couplings/

Tilleggsinformasjon

Materiale	PTFE – teflon og lignende

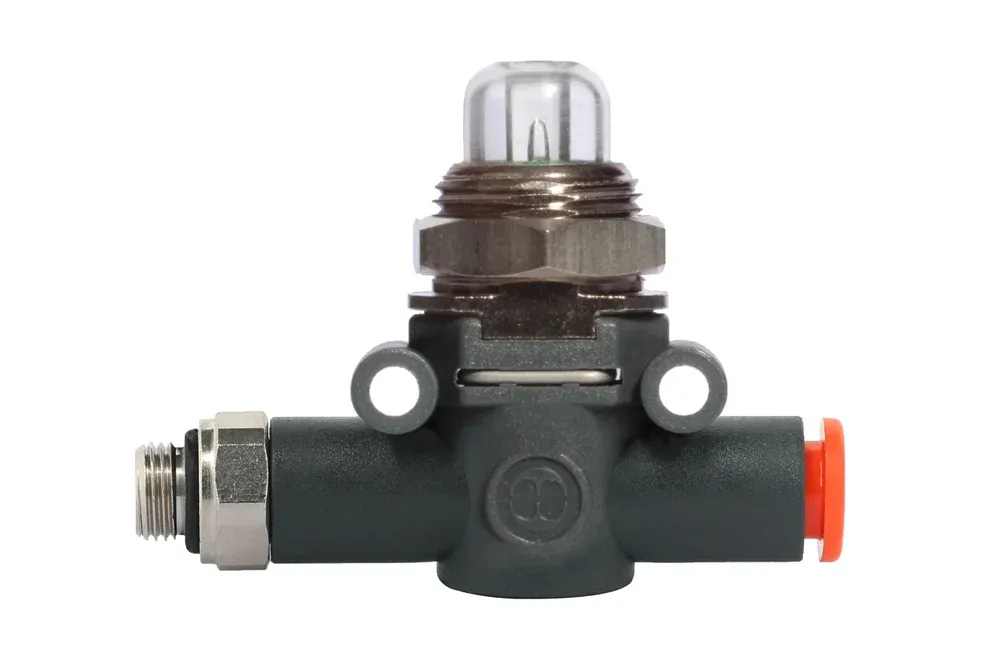

LAM L trykkindikator i versjon med gjengeforbindelse med o-ring på den ene siden og plug-in-kobling på den andre siden (gjenge – ledning) brukes til å signalisere (grønn eller oransje fargesignal) lufting av systemet; når systemet er luftet ut, er signalvinduet «tomt». Arbeidstrykk: 2 ÷ 10 bar. Arbeidstemperatur: fra -20°C til +60°C. Medium: filtrert trykkluft, oljet eller ikke oljet.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-9068108	Trykkmåler oransje LAM L, GZ BSP 1/8" - slange 6 mm	-	10
MW-9068109	Oransje trykkindikator LAM L, GZ BSP 1/4" - slange 6 mm	-	10
MW-9068110	Trykkindikator oransje LAM L, GZ BSP 1/8" - slange 8 mm	-	10
MW-9068111	Trykkmåler oransje LAM L, GZ BSP 1/4" - slange 8 mm	-	10
MW-9068112	Trykkmåler oransje LAM L, GZ BSP 3/8" - slange 8 mm	-	10
MW-9068308	Grønn trykkindikator LAM L, GZ BSP 1/8" - slange 6 mm	-	10
MW-9068309	Grønn trykkindikator LAM L, GZ BSP 1/4" - slange 6 mm	-	10
MW-9068310	Grønn trykkindikator LAM L, GZ BSP 1/8" - slange 8 mm	-	10
MW-9068311	Grønn trykkindikator LAM L, GZ BSP 1/4" - slange 8 mm	-	10
MW-9068312	Grønn trykkindikator LAM L, GZ BSP 3/8" - slange 8 mm	-	10

LAM L trykkindikator i versjon med gjengeforbindelse med o-ring på den ene siden og plug-in-kobling på den andre siden (gjenge – ledning) brukes til å signalisere (grønn eller oransje fargesignal) lufting av systemet; når systemet er luftet ut, er signalvinduet «tomt». Arbeidstrykk: 2 ÷ 10 bar. Arbeidstemperatur: fra -20°C til +60°C. Medium: filtrert trykkluft, oljet eller ikke oljet.
