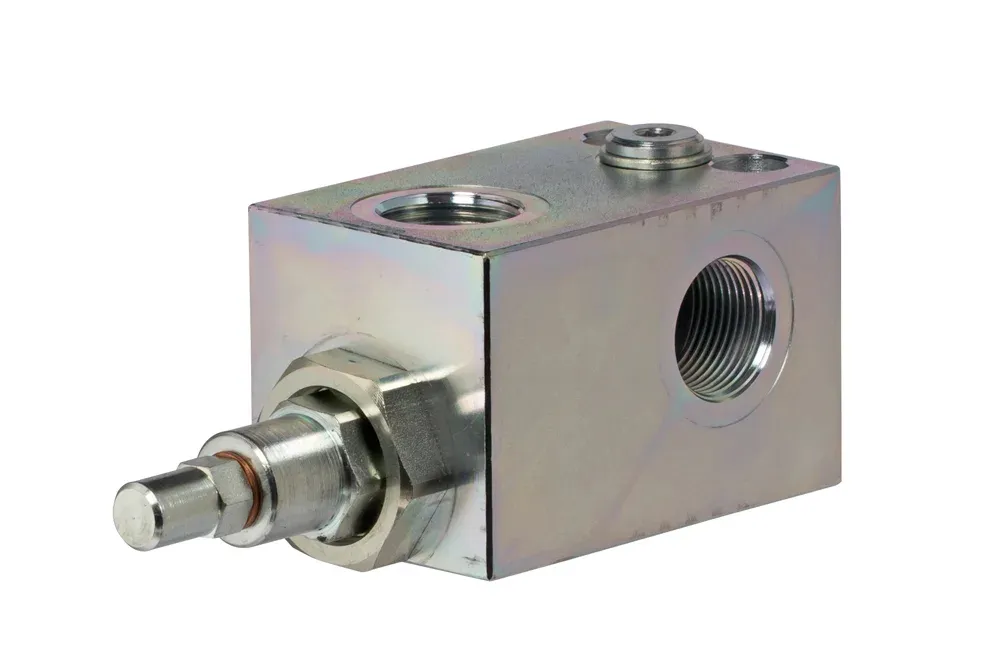

Trykkbegrensningsventil med innvendig BSP-gjenge, type VMP

Q: Hvordan justere åpningstrykket på Trykkbegrensningsventil med innvendig BSP-gjenge, type VMP, og sikre innstillingen med kontramutter?

Slik justerer du åpningstrykket på Trykkbegrensningsventil med innvendig BSP-gjenge, type VMP og sikrer med kontramutter: 1) Stans hydraulikken og avlast trykket. 2) Koble til manometer på GW 1/4" BSP-porten. 3) Start systemet og la olje sirkulere. 4) Løsne kontramutteren. 5) Juster skruen med unbrakonøkkel: - Medurs = høyere åpningstrykk - Moturs = lavere åpningstrykk 6) Overvåk manometeret; finn ønsket maks trykk (≤ 300 bar). 7) Hold skruen i posisjon og stram kontramutteren. 8) Bekreft innstillingen ved å belaste systemet og kontrollere at overskudd ledes til T ved satt trykk. 9) Stans og kontroller for lekkasjer. Operer innen -20 til +90°C. NBR-tetninger.

Alle produkter, Trykkreguleringsventiler/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

Overstrømningsventil VMP som begrenser maksimalt oljetrykk i hydrauliske systemer. Den muliggjør fri væskestrøm mellom tilkoblingene P. Når trykket øker over den innstilte verdien, åpnes vei T og overskuddet av olje ledes til tanken. Åpningstrykkverdien justeres med en skrue (innstilling med unbrakonøkkel, låsing med kontramutter). Ventilen er utstyrt med manometertilkobling (GW 1/4″ BSP) og monteringshull. Materiale for ventilhus: galvanisert stål. Materiale for ventil: galvanisert stål. Tetning: NBR. Maksimalt arbeidstrykk: 300 bar. Arbeidstemperatur: fra -20°C til +90°C.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
DC-VMP-50-06	Overstrømningsventil VMP med innvendig gjenge 3/8" BSP, 45 l/min, 50-250 bar	-	300
DC-VMP-50-08	Overstrømningsventil VMP med innvendig gjenge 1/2" BSP, 70 l/min, 50-250 bar	-	300
DC-VMP-50-12	Overstrømningsventil VMP med innvendig gjenge 3/4" BSP, 90 l/min, 50-250 bar	-	300
DC-VMP-80-06	Overstrømningsventil VMP med innvendig gjenge 3/8" BSP, 45 l/min, 80-300 bar	-	300
DC-VMP-80-08	Overstrømningsventil VMP med innvendig gjenge 1/2" BSP, 70 l/min, 80-300 bar	-	300
DC-VMP-80-12	Overstrømningsventil VMP med innvendig gjenge 3/4" BSP, 90 l/min, 80-300 bar	-	300

Overstrømningsventil VMP som begrenser maksimalt oljetrykk i hydrauliske systemer. Den muliggjør fri væskestrøm mellom tilkoblingene P. Når trykket øker over den innstilte verdien, åpnes vei T og overskuddet av olje ledes til tanken. Åpningstrykkverdien justeres med en skrue (innstilling med unbrakonøkkel, låsing med kontramutter). Ventilen er utstyrt med manometertilkobling (GW 1/4″ BSP) og monteringshull. Materiale for ventilhus: galvanisert stål. Materiale for ventil: galvanisert stål. Tetning: NBR. Maksimalt arbeidstrykk: 300 bar. Arbeidstemperatur: fra -20°C til +90°C.
