Trykkbegrensende overløpsventil med innvendig BSP-gjenge, type VM45

Q: Hvordan justerer jeg åpningstrykket på Trykkbegrensende overløpsventil med innvendig BSP-gjenge, type VM45, og hvordan låser jeg innstillingen?

Slik justerer du åpningstrykket på Trykkbegrensende overløpsventil med innvendig BSP-gjenge, type VM45, og låser innstillingen: - Forberedelse: Sørg for rent system, trykkavlastning og sikker tilgang. Kontroller at ventilen er korrekt montert (P til trykkside, T til tank). - Løsne låsemutter: Hold huset og løsne kontramutteren som låser justeringsskruen. - Justering: Bruk unbrakonøkkel på justeringsskruen. - Medurs = høyere åpningstrykk. - Moturs = lavere åpningstrykk. - Kontroller trykk: Start systemet, øk belastningen gradvis og les av trykket når T åpner og olje går til tank. Juster i små trinn til ønsket åpningstrykk er nådd. - Lås innstillingen: Hold skruen i posisjon med unbrakonøkkelen og trekk til kontramutteren. - Verifiser: Kjør systemet på nytt og bekreft at åpningstrykket stemmer etter låsing. Data: Maks driftstrykk 260 bar. Temperaturområde -20 °C til +90 °C. Materialer: hus i aluminium, ventil i galvanisert stål, NBR-tetninger. Ventilen har monteringshull og tillater fri strøm mellom P; ved overskridelse av innstilt verdi åpner T og leder olje til tank.

Alle produkter, Trykkreguleringsventiler/

Tilleggsinformasjon

Materiale	P – materiale (plast)
Standard lengde [m]	20

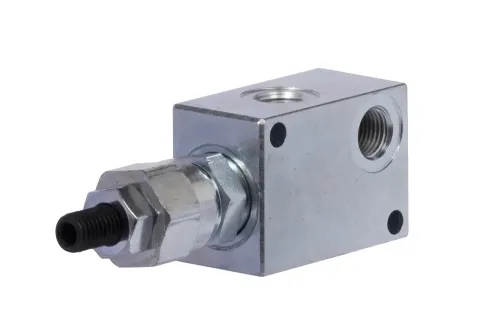

Overstrømningsventil VM45 som begrenser maksimalt oljetrykk i hydrauliske systemer. Den muliggjør fri væskestrøm mellom tilkoblingene P. Når trykket øker over den innstilte verdien, åpnes vei T og overskuddet av olje ledes til tanken. Åpningstrykkverdien justeres med en skrue (innstilling med unbrakonøkkel, låsing med kontramutter). Ventilen er utstyrt med monteringshull. Kroppsmateriale: aluminium. Ventilmateriale: galvanisert stål. Tetning: NBR. Maksimalt arbeidstrykk: 260 bar. Arbeidstemperatur: fra -20°C til +90°C.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
DC-VM45-00-06	Overstrømningsventil VM45 med innvendig gjenge 3/8" BSP, 40 l/min, 0-50 bar	-	260
DC-VM45-00-08	Overstrømningsventil VM45 med innvendig gjenge 1/2" BSP, 40 l/min, 0-50 bar	-	260
DC-VM45-05-06	Overstrømningsventil VM45 med innvendig gjenge 3/8" BSP, 40 l/min, 50-200 bar	-	260
DC-VM45-05-08	Overstrømningsventil VM45 med innvendig gjenge 1/2" BSP, 40 l/min, 50-200 bar	-	260

Overstrømningsventil VM45 som begrenser maksimalt oljetrykk i hydrauliske systemer. Den muliggjør fri væskestrøm mellom tilkoblingene P. Når trykket øker over den innstilte verdien, åpnes vei T og overskuddet av olje ledes til tanken. Åpningstrykkverdien justeres med en skrue (innstilling med unbrakonøkkel, låsing med kontramutter). Ventilen er utstyrt med monteringshull. Kroppsmateriale: aluminium. Ventilmateriale: galvanisert stål. Tetning: NBR. Maksimalt arbeidstrykk: 260 bar. Arbeidstemperatur: fra -20°C til +90°C.
