Hvordan monterer jeg Dobbeltkonusring (tønne), messing på standard rørender og sømløse stålrør eller messingerør i smøresystemer?

Slik monterer du Dobbeltkonusring (tønne), messing på standard rørender og sømløse stålrør eller messingerør i smøresystemer: 1. Kutt røret rett og avgrat innvendig/utvendig. Rengjør for olje, smuss og grader. 2. Kontroller at røret er rundt og i riktig dimensjon for Dobbeltkonusring (tønne), messing. 3. Tre mutter først på røret (gjengene mot enden), deretter Dobbeltkonusring (tønne), messing med konene vendt mot koblingskroppen. 4. Før rørenden helt i anlegget i koblingskroppen til stopp. 5. Skyv Dobbeltkonusring (tønne), messing frem til den ligger an mot koblingskroppens kon. 6. Skru til mutteren for hånd til stopp. 7. Forstramming: etter håndstopp, stram mutteren 1–1¼ omdreining for messingrør, 1¼–1½ omdreining for stålrør. Følg leverandørens moment/anbefaling hvis oppgitt. 8. Kontroller at røret fortsatt er helt i bunn under stramming. 9. Løsne mutteren og sjekk at Dobbeltkonusring (tønne), messing har bitt jevnt rundt røret (synlig merking hele veien). 10. Monter igjen: sett røret i bunn, skru mutteren til håndstopp og ettertrekk 1/8–1/4 omdreining for endelig tetting. 11. Trykktest systemet og kontroller for lekkasje. Ettertrekk minimalt ved behov. Tips: - Bruk kun rette, sømløse rør av stål eller messing med korrekt toleranse. - Unngå overstramming som kan skade Dobbeltkonusring (tønne), messing eller røret. - Ved repeterende montering: merk startposisjon for presis etterstramming.

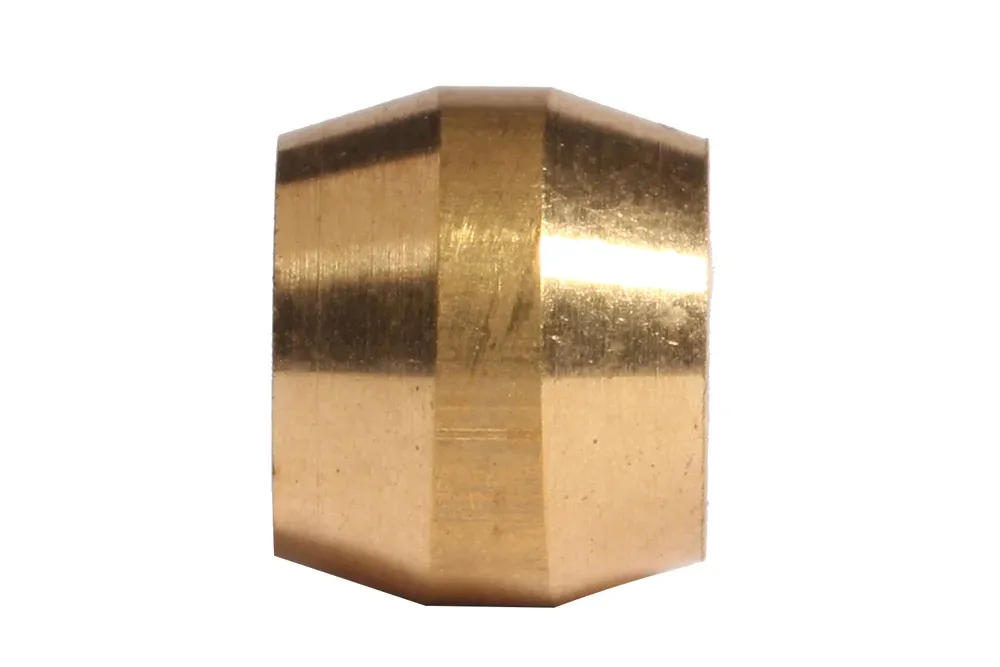

Dobbeltkonusring (tønne), messing

Alle produkter, Slanger og koblinger for smøremiddel/

Dobbeltkonisk ring (tønne) beregnet for montering av slange til smøresystemer ved bruk av standard rørender og sømløse rør av stål eller messing. Materiale: messing.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
EC-128000	Dobbeltkonusring (tønne) 4 mm, messing	-	-
EC-128001	Dobbeltkonisk ring (tønne) 5 mm, messing	-	-
EC-128002	Dobbeltkonusring (tønne) 6 mm, messing	-	-
EC-128003	Dobbeltkonusring (tønne) 8 mm, messing	-	-
EC-128004	Dobbeltkonusring (tønne) 10 mm, messing	-	-

Dobbeltkonisk ring (tønne) beregnet for montering av slange til smøresystemer ved bruk av standard rørender og sømløse rør av stål eller messing. Materiale: messing.
