Hvordan monterer og demonterer jeg Tilkobling med nippel med utvendig gjenge, type R6, gjentatte ganger uten å miste tetthet ved 16 bar og temperaturer fra -20°C til +80°C?

Slik monterer og demonterer du Tilkobling med nippel med utvendig gjenge, type R6, gjentatte ganger uten å miste tetthet ved 16 bar og -20°C til +80°C: Montering: - Kontroller renhet: Rengjør gjenger, nippel og motpart. Fjern støv/partikler fra slangen. - Sjekk komponenter: Se over NBR-tetning for skader. Bytt ved slitasje. - Påfør tetning på gjenge: Bruk egnet gjengetape eller gjengetetting kompatibel med luft og NBR. Ikke overdoser. - Sett inn slangen fullt ut på nippelen slik at den sitter jevnt og uten vridning. - Skru inn utvendig gjenge for hånd til stopp, deretter trekk til med momentnøkkel. Anbefalt: stram gradvis til lekkasjefritt; unngå overstramming som kan skade nikkelbelagt messing og NBR. - Trykktest: Øk trykket gradvis til 16 bar, spray lekkasjesøk (såpevann). Ingen bobler = tett. Demontering: - Avlast systemet: Tøm for trykk og luft/vakuum. Vent til nulltrykk. - Løsne koblingen med riktig nøkkel. Ikke vri slangen. - Trekk av slangen rett, ikke bøy nippelen. - Rengjør og inspiser gjenger og NBR-tetning. Bytt tetning ved merker, kutt eller herdning. - Fjern gammel gjengetetting før neste montering. Tips for lang levetid: - Hold deg innenfor arbeidstemperatur -20°C til +80°C og medium vakuum/luft. - Unngå sidebelastning på slangen. - Bruk alltid kompatibel tetningsmasse og korrekt moment. - Utfør regelmessig inspeksjon av NBR-tetningen ved hyppig ommontasje.

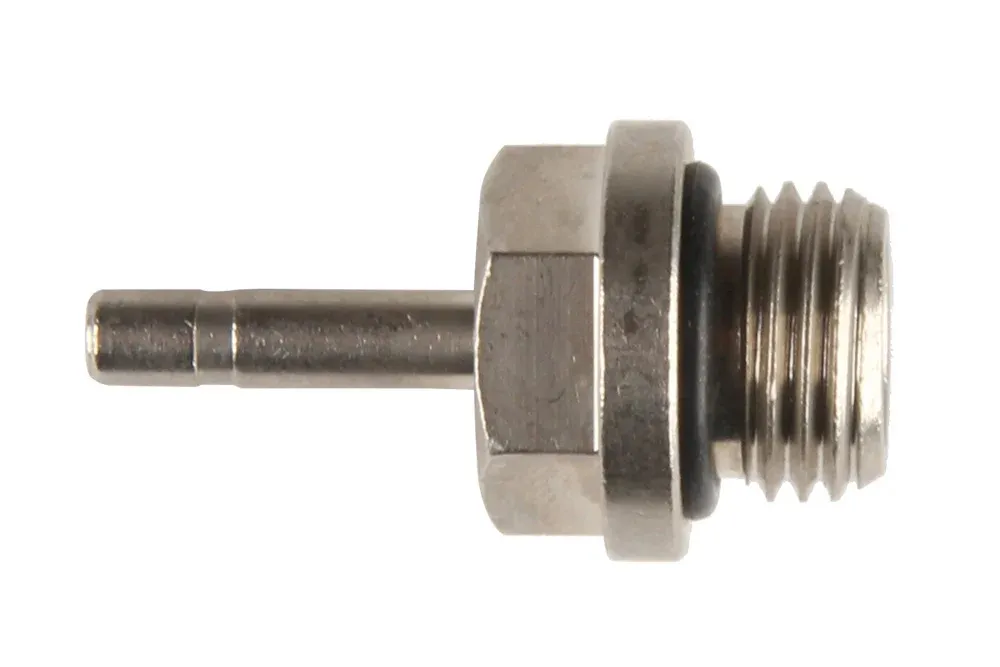

Tilkobling med nippel med utvendig gjenge, type R6

Alle produkter, Push-in koblinger/

Tilkobling med nippel og utvendig gjenge, type R6, beregnet for tilkobling av slanger og andre komponenter i pneumatiske systemer. Enkel og rask i bruk for gjentatt montering uten tap av tetthet på den mekaniske og pneumatiske siden. Materiale: nikkelbelagt messing. Arbeidstrykk: 16 bar. Arbeidsmedium: vakuum, luft. Arbeidstemperatur: fra -20°C til +80°C. Tetning: NBR.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-2006000	R6-kobling med 6 mm nippel, utvendig gjenge M5	-	16
MW-2006001	R6-kobling med 4 mm nippel, utvendig gjenge M5	-	16
MW-2006002	R6-kobling med 4 mm nippel, GZ BSP 1/8	-	16
MW-2006003	R6-kobling med 4 mm nippel, BSP utvendig gjenge 1/4	-	16
MW-2006004	R6-kobling med 5 mm nippel, utvendig gjenge M5	-	16
MW-2006005	R6 kobling med 5 mm nippel, GZ BSP 1/8	-	16
MW-2006006	R6 kobling med 5 mm nippel, utvendig BSP 1/4	-	16
MW-2006007	R6-kobling med 6 mm nippel, utvendig BSP 1/8	-	16
MW-2006008	R6 kobling med 6 mm nippel, utvendig BSP 1/4"	-	16
MW-2006009	R6 kobling med 8 mm nippel, utvendig gjenge BSP 1/8	-	16
MW-2006010	R6-kobling med 8 mm nippel, utvendig BSP 1/4	-	16
MW-2006011	R6-kobling med 8 mm nippel, utvendig BSP-gjenge 3/8	-	16
MW-2006012	R6-kobling med 10 mm nippel, utvendig BSP 1/4"	-	16
MW-2006013	R6-kobling med 10 mm nippel, utvendig BSP 3/8"	-	16
MW-2006014	R6 kobling med 12 mm nippel, utvendig BSP 3/8"	-	16
MW-2006015	R6 kobling med 12 mm nippel, utvendig BSP 1/2-gjenge	-	16
MW-2006016	R6 kobling med 14 mm nippel, utvendig BSP 3/8"	-	16
MW-2006017	R6-kobling med 14 mm nippel, utvendig BSP 1/2-gjenge	-	16
MW-2006019	R6 kobling med 12 mm nippel, utvendig BSP 1/4"	-	16
MW-2006020	R6-kobling med 4 mm nippel, utvendig gjenge M7	-	16
MW-2006021	R6-kobling med 6 mm nippel, utvendig gjenge M7	-	16
MW-2006022	R6 kobling med 10 mm nippel, utvendig gjenge BSP 1/2	-	16
MW-2006101	R6-kobling med 6 mm nippel, utvendig gjenge M12x1,5	-	16
MW-2006102	R6-kobling med 8 mm nippel, utvendig gjenge M12x1,5	-	16
MW-2006A01	R6-kobling med 3,17 mm nippel, utvendig gjenge M5	-	16
MW-2006A02	R6-kobling med 3 mm nippel, utvendig gjenge M5	-	16

Tilkobling med nippel og utvendig gjenge, type R6, beregnet for tilkobling av slanger og andre komponenter i pneumatiske systemer. Enkel og rask i bruk for gjentatt montering uten tap av tetthet på den mekaniske og pneumatiske siden. Materiale: nikkelbelagt messing. Arbeidstrykk: 16 bar. Arbeidsmedium: vakuum, luft. Arbeidstemperatur: fra -20°C til +80°C. Tetning: NBR.
