Hvordan monterer jeg Nikkelbelagt messing "L" T-stykke med 2xGZ BSPT/GW BSP, type A18 for å sikre tett forbindelse med riktig valg av tetning (teflontape/tetningsmiddel vs. alu-/kobberskiver)?

For å montere Nikkelbelagt messing "L" T-stykke med 2xGZ BSPT/GW BSP, type A18 tett og riktig, følg dette: 1) Identifiser gjenger: - GZ BSPT = konisk utvendig gjenge. - GW BSP = sylindrisk innvendig gjenge. 2) Tetning etter gjengtype: - Konisk (BSPT): Bruk teflontape (PTFE) eller egnet gjenge-tetningsmiddel. Pakk teipen med gjengeretningen (2–4 runder), start 1–2 gjenger fra enden. Alternativt påfør flytende tetningsmiddel jevnt. - Sylindrisk (BSP): Bruk alu- eller kobberskiver mellom anleggsflater hvis forbindelsen har plan tetningsflate/skulder. Stram til slik at skiven komprimeres. 3) Montering: - Rengjør gjenger og anleggsflater. - Påfør valgt tetning iht. punkt 2. - Skru sammen for hånd, deretter stram med nøkkel. Ikke overstram; stopp når du merker tydelig motstand og orienteringen er riktig. 4) Kontroll: - Trykktest gradvis opp mot arbeidstrykk (inntil 60 bar). - Sjekk for lekkasje (såpevann). Ved lekkasje: løsne, rengjør, re-tett og stram på nytt. Tips: - Bland ikke teflontape/tetningsmiddel med skiver på samme tetningspunkt. - Unngå kryssing av gjenger og bruk passende nøkkelbredde for å beskytte nikkelbelegget.

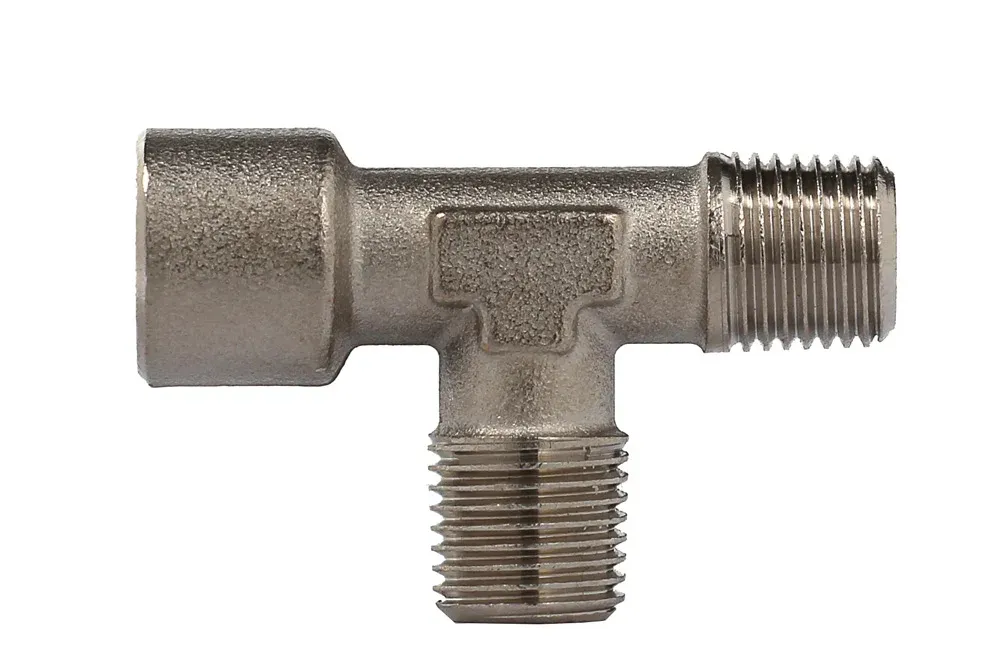

Nikkelbelagt messing «L» T-stykke med 2xGZ BSPT/GW BSP, type A18

Alle produkter, Gjengetilkoblinger/

Tronik «L» 2x utvendig gjenge BSPT, 1x innvendig gjenge BSP type A18, beregnet for å koble sammen elementer av pneumatikk (inkludert slanger). For å sikre tetthet i forbindelsen kreves det vanligvis bruk av ekstra tetninger. Ved konisk gjenge brukes teflontape eller tetningsmiddel, ved sylindrisk gjenge brukes aluminiums- eller kobberskiver. Materiale: nikkelbelagt messing. Arbeidstrykk: 60 bar.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-2118000	L-formet T-stykke med mutter A18, innvendig gjenge BSP 1/8" / 2 x utvendig gjenge BSPT 1/8"	-	60
MW-2118001	L-formet T-stykke med mutter A18, innvendig gjenge BSP 1/4" / 2 x utvendig gjenge BSPT 1/4"	-	60
MW-2118002	L-formet T-stykke med mutter A18, innvendig gjenge BSP 3/8" / 2 x utvendig gjenge BSPT 3/8"	-	60
MW-2118003	L-T-stykke med mutter A18, innvendig gjenge BSP 1/2" / 2 x utvendig gjenge BSPT 1/2"	-	60

Tronik «L» 2x utvendig gjenge BSPT, 1x innvendig gjenge BSP type A18, beregnet for å koble sammen elementer av pneumatikk (inkludert slanger). For å sikre tetthet i forbindelsen kreves det vanligvis bruk av ekstra tetninger. Ved konisk gjenge brukes teflontape eller tetningsmiddel, ved sylindrisk gjenge brukes aluminiums- eller kobberskiver. Materiale: nikkelbelagt messing. Arbeidstrykk: 60 bar.
