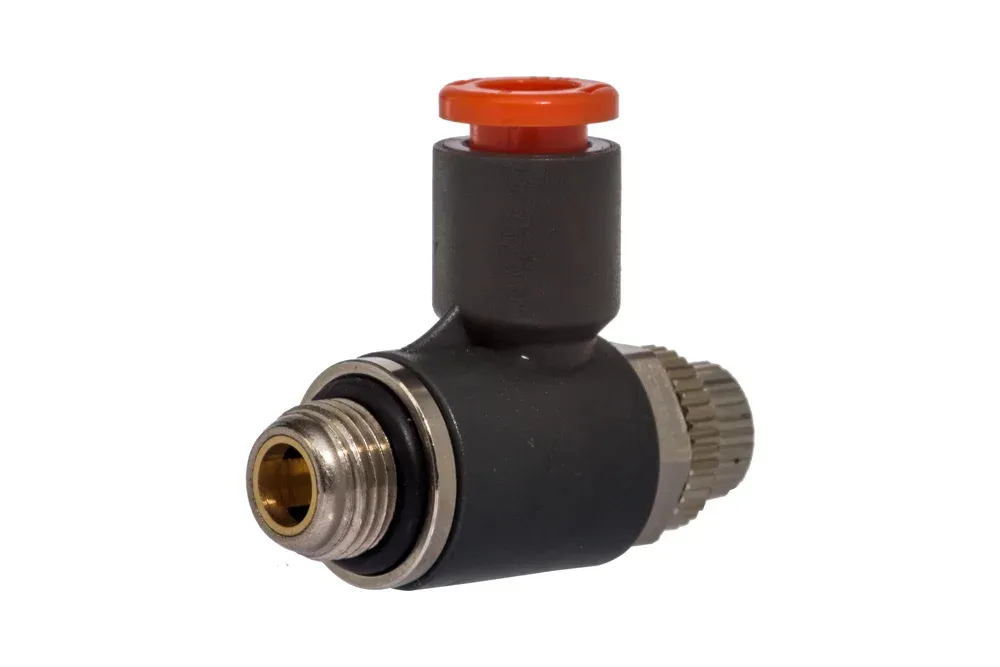

Pneumatisk strupeventil i plast MRF NTB, serie COMPACT «N»

Q: Hvordan justerer jeg riktig luftstrøm på Pneumatisk strupeventil i plast MRF NTB, serie COMPACT "N", og kan innstillingen sikres med kontramutter?

Slik justerer du luftstrømmen riktig på Pneumatisk strupeventil i plast MRF NTB, serie COMPACT "N": - Forberedelse: Sørg for at systemet er trykksatt innenfor 0–10 bar og innenfor driftstemperatur −10 til +50°C. Velg riktig tilkoblingsstørrelse (M5, 1/8″, 1/4″, 3/8″, 1/2″). Koble slangen i plug-in-koblingen. - Grovjustering: Drei reguleringshjulet sakte med klokken for å strupe (mindre gjennomstrømning) eller mot klokken for å øke gjennomstrømningen. Alternativt bruk skrutrekker i sporet på justeringen. - Finjustering: Beveg aktuatoren (sylinder/ventil) og juster til ønsket hastighet under faktisk drift. Ventilen regulerer begge retninger (fylling og lufting) samtidig. - Sikring av innstilling: Når ønsket strømningshastighet er oppnådd, stram kontramutteren mot ventilkroppen for å låse innstillingen. Ikke overstram; plastmaterialet kan skades. - Kontroll: Gjenta et par sykluser og verifiser stabil hastighet. Om nødvendig, løsne kontramutteren, finjuster og lås igjen. Pneumatisk strupeventil i plast MRF NTB, serie COMPACT "N" har enkel demontering via plug-in-koblingen og kan trygt sikres med kontramutter etter justering.

Alle produkter, Pneumatiske ventiler/

Strupeventil type MRF NTB serie COMPACT «N» brukes til samtidig regulering av strømning i begge retninger – under fylling og lufting, brukt i pneumatiske systemer for å regulere strømningshastigheten av komprimert luft og strømningsretningen. Utstyrt med en plug-in-kobling som sikrer enkel demontering av pneumatiske slanger. Justering av innstilling ved hjelp av et reguleringshjul og/eller skrutrekker; mulighet for å sikre innstillingen med en kontramutter. Størrelse: M5, 1/8″, 1/4″, 3/8″, 1/2″. Arbeidstrykk: opptil 10 bar. Arbeidstemperatur: fra -10°C til +50°C. Materiale: plast.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-9021201B	Kryssventil MRF NTB, slange 4 mm, utvendig gjenge M5	-	10
MW-9021205B	Kryssventil MRF NTB, slange 6 mm, utvendig gjenge M5	-	10
MW-9021206B	Strupeventil MRF NTB, slange 6 mm, utvendig gjenge BSP 1/8	-	10
MW-9021209B	Strupeventil MRF NTB, slange 8 mm, utvendig gjenge BSP 1/4	-	10

Strupeventil type MRF NTB serie COMPACT «N» brukes til samtidig regulering av strømning i begge retninger – under fylling og lufting, brukt i pneumatiske systemer for å regulere strømningshastigheten av komprimert luft og strømningsretningen. Utstyrt med en plug-in-kobling som sikrer enkel demontering av pneumatiske slanger. Justering av innstilling ved hjelp av et reguleringshjul og/eller skrutrekker; mulighet for å sikre innstillingen med en kontramutter. Størrelse: M5, 1/8″, 1/4″, 3/8″, 1/2″. Arbeidstrykk: opptil 10 bar. Arbeidstemperatur: fra -10°C til +50°C. Materiale: plast.
