Hvordan monterer jeg Skrukobling for pneumatiske slanger med utvendig gjenge, type C1/Z korrekt på myke plastslanger for å sikre tett forbindelse ved 18 bar?

Slik monterer du Skrukobling for pneumatiske slanger med utvendig gjenge, type C1/Z korrekt på myke plastslanger for å sikre tett forbindelse ved 18 bar: - Kontroller at slangedimensjonen passer til Skrukobling for pneumatiske slanger med utvendig gjenge, type C1/Z. - Kutt slangen rett (90°) med egnet kutteverktøy. Fjern grader og sørg for ren, tørr innside. - Skyv mutteren fra koblingen over slangen med gjengene mot koblingen. - Før slangen helt inn på endestykket til Skrukobling for pneumatiske slanger med utvendig gjenge, type C1/Z til stopp. Ikke la det være mellomrom. - Skru mutteren for hånd til den tar jevnt, uten å krysstramme. - Etterstram med passende fastnøkkel. Stram fast, men unngå overstramming som kan skade myk plast. Typisk 1/4–1/2 omdreining etter håndstramming, avhengig av dimensjon. - Monter den utvendige gjengen i motstykket med korrekt tetning (f.eks. gjengetape eller flytende gjengetetning) hvis gjengen ikke er selvforseglende. Stram til anbefalt moment for gjengestørrelsen. - Utfør trykktest: Øk trykket gradvis opp mot 18 bar mens du sjekker for lekkasje (såpevann). Etterstram forsiktig ved behov. - Sikre slangen mot strekk og vibrasjon med klemmer/støtte for å hindre belastning på Skrukobling for pneumatiske slanger med utvendig gjenge, type C1/Z. - Vedlikehold: Etter første driftstime og deretter periodisk, kontroller for lekkasje og etterstram lett om nødvendig. Materiale: nikkelbelagt messing. Arbeidstrykk: 18 bar. Bruk kun med myke plastslanger som spesifisert.

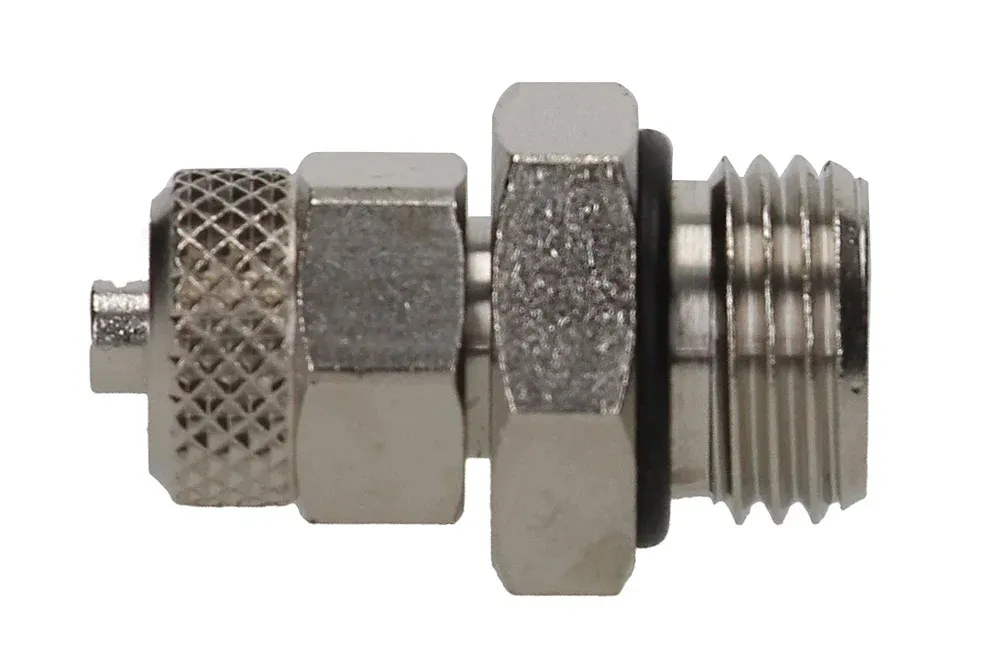

Skrukobling for pneumatiske slanger med utvendig gjenge, type C1/Z

Alle produkter, Slangekoblinger/

Tilleggsinformasjon

Materiale	PA – polyamid

Stusskobling med utvendig gjenge type C1/Z beregnet for tilkobling av slanger laget av myke plastmaterialer. Tilkoblingen skjer ved å sette slangen på endestykket og stramme ved å skru til mutteren. Materiale: nikkelbelagt messing. Arbeidstrykk: 18 bar.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-2351001	Rett kobling C1/Z, slange 4/2, utvendig gjenge M5, o-ring NBR	-	16
MW-2351002	Rett kobling C1/Z, slange 6/4, utvendig gjenge M5, o-ring NBR	-	16
MW-2351003	Rett kobling C1/Z, slange 6/4, utvendig gjenge BSP 1/8", O-ring NBR	-	16
MW-2351004	Rett kobling C1/Z, slange 6/4, utvendig gjenge BSP 1/4", O-ring NBR	-	16
MW-2351005	Rett kobling C1/Z, slange 8/6, utvendig gjenge BSP 1/8", O-ring NBR	-	16
MW-2351006	Rett kobling C1/Z, slange 8/6, utvendig gjenge BSP 1/4", O-ring NBR	-	16
MW-2351007	Rett kobling C1/Z, slange 8/6, utvendig gjenge BSP 3/8", O-ring NBR	-	16
MW-2351008	Rett kobling C1/Z, slange 10/8, utvendig gjenge BSP 1/4", O-ring NBR	-	16
MW-2351009	Rett kobling C1/Z, slange 10/8, GZ BSP 3/8", o-ring NBR	-	16
MW-2351010	Rett kobling C1/Z, slange 10/8, GZ BSP 1/2", o-ring NBR	-	16
MW-2351011	Rett kobling C1/Z, slange 12/10, GZ BSP 3/8", O-ring NBR	-	16
MW-2351012	Rett kobling C1/Z, slange 12/10, GZ BSP 1/2", o-ring NBR	-	16

Stusskobling med utvendig gjenge type C1/Z beregnet for tilkobling av slanger laget av myke plastmaterialer. Tilkoblingen skjer ved å sette slangen på endestykket og stramme ved å skru til mutteren. Materiale: nikkelbelagt messing. Arbeidstrykk: 18 bar.
