Hvilke trykkverdier tåler Rett kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M768L, og hvordan beregnes de ut fra rørets ytre diameter og veggtykkelse?

Rett kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M768L tåler arbeidstrykk som bestemmes av røret det monteres på, ikke av koblingen alene. Trykket beregnes etter rørets ytre diameter (OD) og veggtykkelse (t), for materiale AISI 316. Fremgangsmåte: - Finn rørdata (OD og t) i tabellen/vedlegget for AISI 316. - Bestem tillatt arbeidstrykk for røret ved aktuell temperatur. - Bruk laveste verdi mellom rørets beregnede trykk og systemets øvrige begrensninger som tillatt arbeidstrykk for Rett kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M768L. Typisk beregningsprinsipp (for veiledning når tabell ikke er tilgjengelig): - Tynnveggede rør: P ≈ (2 × σ_allow × t) / OD - Tykkere rør (Lame): P ≈ (2 × σ_allow × t) / (OD − t) der σ_allow er tillatt spenning for AISI 316 ved aktuell temperatur (reduseres med økende temperatur). Viktige hensyn: - Bruk kun sømløse rør av riktig toleranse og kvalitet. - Trykket kan ikke overstige spesifisert verdi for rør eller for systemkomponenter. - Følg alltid verdiene i produsentens vedlegg/tabeller for endelig trykkfastsettelse for Rett kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M768L.

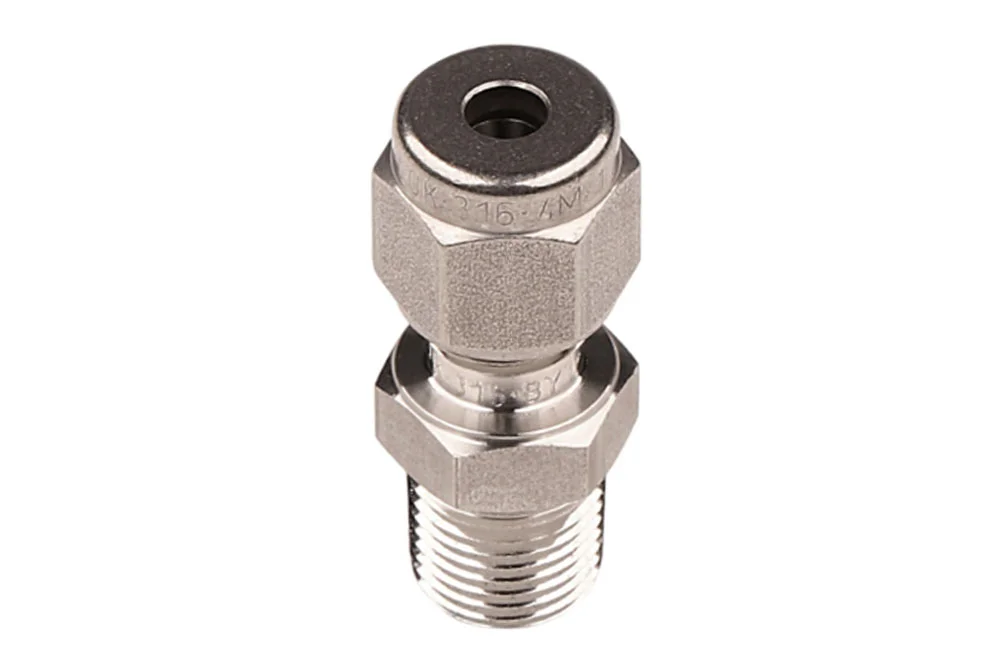

Rett kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M768L

Alle produkter, Presisjonskoblinger LET-LOK/

Rett koblingstype LET-LOK® med utvendig NPT-gjenge for metrisk rør, hovedsakelig beregnet for kjemisk, petrokjemisk, farmasøytisk industri, energisektoren, kjernekraftverk og prosessingeniør. Tillatt arbeidstrykk bestemmes basert på rørets ytre diameter og veggtykkelse (detaljer i vedlegget). Materiale: stål AISI 316.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HM-LM768L-02-02-SS	Rørkobling 2 mm - GZ 1/8" NPT, SS	-	-
HM-LM768L-03-02-SS	Tilkobling for 3 mm rør - GZ 1/8" NPT, SS	-	-
HM-LM768L-03-04-SS	Tilkobling for 3 mm rør - GZ 1/4" NPT, SS	-	-
HM-LM768L-04-02-SS	Rørkobling for 4 mm rør - GZ 1/8" NPT, SS	-	-
HM-LM768L-04-04-SS	Kobling for 4 mm rør - GZ 1/4" NPT, SS	-	-
HM-LM768L-06-02-SS	Rørkobling for 6 mm rør - GZ 1/8" NPT, SS	-	-
HM-LM768L-06-04-SS	Kobling for 6 mm rør - GZ 1/4" NPT, SS	-	-
HM-LM768L-06-06-SS	Kobling for 6 mm rør - GZ 3/8" NPT, SS	-	-
HM-LM768L-06-08-SS	Kobling for 6 mm rør - GZ 1/2" NPT, SS	-	-
HM-LM768L-08-02-SS	Rørkobling for 8 mm rør - GZ 1/8" NPT, SS	-	-
HM-LM768L-08-04-SS	Kobling for 8 mm rør - GZ 1/4" NPT, SS	-	-
HM-LM768L-08-06-SS	Rørkobling for 8 mm rør - GZ 3/8" NPT, SS	-	-
HM-LM768L-08-08-SS	Rørkobling for 8 mm rør - GZ 1/2" NPT, SS	-	-
HM-LM768L-10-02-SS	Rørkobling 10 mm - G1/8" NPT, SS	-	-
HM-LM768L-10-04-SS	Rørkobling 10 mm - utvendig gjenge 1/4" NPT, rustfritt stål	-	-
HM-LM768L-10-06-SS	Rørkobling 10 mm - GZ 3/8" NPT, SS	-	-
HM-LM768L-10-08-SS	Rørkobling for 10 mm rør - utvendig gjenge 1/2" NPT, rustfritt stål	-	-
HM-LM768L-10-12-SS	Rørkobling 10 mm - GZ 3/4" NPT, SS	-	-
HM-LM768L-12-02-SS	Kobling til rør 12 mm - GZ 1/8" NPT, SS	-	-
HM-LM768L-12-04-SS	Rørkobling for 12 mm rør - GZ 1/4" NPT, SS	-	-
HM-LM768L-12-06-SS	Tilkobling for 12 mm rør - GZ 3/8" NPT, SS	-	-
HM-LM768L-12-08-SS	Rørkobling for 12 mm rør - GZ 1/2" NPT, SS	-	-
HM-LM768L-12-12-SS	Rørkobling for 12 mm rør - GZ 3/4" NPT, SS	-	-
HM-LM768L-14-04-SS	Rørkobling 14 mm - GZ 1/4" NPT, SS	-	-
HM-LM768L-14-06-SS	Rørkobling 14 mm - GZ 3/8" NPT, SS	-	-
HM-LM768L-14-08-SS	Rørkobling 14 mm - GZ 1/2" NPT, SS	-	-
HM-LM768L-15-08-SS	Rørkobling 15 mm - GZ 1/2" NPT, SS	-	-
HM-LM768L-16-06-SS	Tilkobling for rør 16 mm - GZ 3/8" NPT, SS	-	-
HM-LM768L-16-08-SS	Rørkobling 16 mm - GZ 1/2" NPT, SS	-	-
HM-LM768L-16-12-SS	Rørkobling 16 mm - GZ 3/4" NPT, SS	-	-
HM-LM768L-18-06-SS	Rørkobling 18 mm - utvendig gjenge 3/8" NPT, rustfritt stål	-	-
HM-LM768L-18-08-SS	Rørkobling 18 mm - utvendig gjenge 1/2" NPT, rustfritt stål	-	-
HM-LM768L-18-12-SS	Rørkobling 18 mm - GZ 3/4" NPT, SS	-	-
HM-LM768L-20-08-SS	Rørkobling 20 mm - GZ 1/2" NPT, SS	-	-
HM-LM768L-20-12-SS	Rørkobling 20 mm - GZ 3/4" NPT, SS	-	-
HM-LM768L-22-12-SS	Rørkobling 22 mm - GZ 3/4" NPT, SS	-	-
HM-LM768L-22-16-SS	Rørkobling 22 mm - G1" NPT, SS	-	-
HM-LM768L-25-08-SS	Rørkobling 25 mm - GZ 1/2" NPT, SS	-	-
HM-LM768L-25-12-SS	Rørkobling 25 mm - GZ 3/4" NPT, SS	-	-
HM-LM768L-25-16-SS	Rørkobling 25 mm - GZ 1" NPT, SS	-	-
HM-LM768L-38-24-SS	Rørkobling 38 mm - GZ 1.1/2" NPT, SS	-	-

Rett koblingstype LET-LOK® med utvendig NPT-gjenge for metrisk rør, hovedsakelig beregnet for kjemisk, petrokjemisk, farmasøytisk industri, energisektoren, kjernekraftverk og prosessingeniør. Tillatt arbeidstrykk bestemmes basert på rørets ytre diameter og veggtykkelse (detaljer i vedlegget). Materiale: stål AISI 316.
