Hvordan installerer jeg Rett kobling med utvendig BSPT-gjenge til metrisk rør, messing, M768LR og hvordan beregner jeg tillatt arbeidstrykk ut fra rørdiameter og veggtykkelse?

Slik installerer du Rett kobling med utvendig BSPT-gjenge til metrisk rør, messing, M768LR: - Kapp røret rett og avgrate innvendig/utvendig. - Rengjør rør og kobling. - Skyv mutter og klemmehylse på røret. - Før røret helt inn i M768LR til anslag. - Forhåndsstram: trekk mutteren til merkbar motstand, deretter 1–1¼ omdreininger. - Monter BSPT utvendig gjenge i mottaker med egnet gjengtetning (f.eks. PTFE), og trekk til etter spesifikasjon. - Utfør trykktest. Beregning av tillatt arbeidstrykk: - Bestem rørets ytre diameter (D_o) og veggtykkelse (t). - Slå opp i vedleggets tabeller for kombinasjonen D_o/t for å finne P_tillat for M768LR i messing. - Hvis tabell ikke er tilgjengelig: bruk relevant standard/formel for tynnveggede rør og anvend sikkerhetsfaktoren fra vedlegget, men verifiser alltid mot produsentens tabell. - Reduser P_tillat ved høy temperatur i tråd med vedleggets derateringsfaktorer.

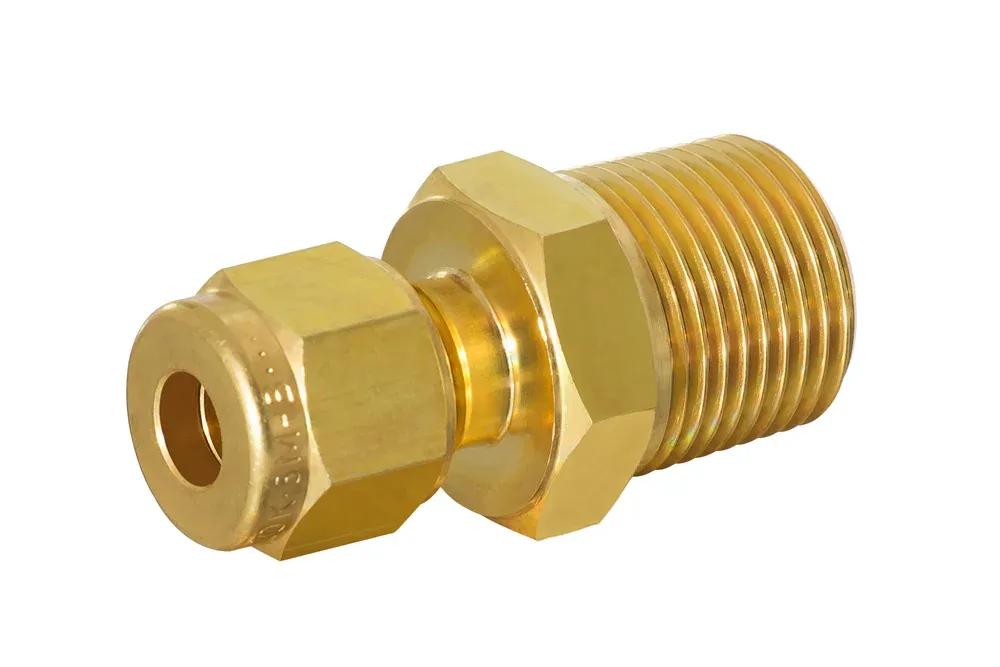

Rett kobling med utvendig BSPT-gjenge til metrisk rør, messing, M768LR

Alle produkter, Presisjonskoblinger LET-LOK/

Tilleggsinformasjon

Materiale	PA – polyamid

Rett koblingstype LET-LOK® med BSPT utvendig gjenge for metrisk rør, hovedsakelig beregnet for kjemisk, petrokjemisk, farmasøytisk industri, energi, kjernekraftverk og prosessingeniør. Tillatt arbeidstrykk bestemmes basert på rørets ytre diameter og veggtykkelse (detaljer i vedlegget). Materiale: messing.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HM-LM768LR-03-02-B	Tilkobling for 3 mm rør - utvendig gjenge 1/8" BSPT, messing	-	-
HM-LM768LR-03-04-B	Kobling for 3 mm rør - GZ 1/4" BSPT, messing	-	-
HM-LM768LR-06-02-B	Kobling for 6 mm rør - utvendig gjenge 1/8" BSPT, messing	-	-
HM-LM768LR-06-04-B	Kobling for 6 mm rør - GZ 1/4" BSPT, messing	-	-
HM-LM768LR-06-06-B	Kobling for 6 mm rør - GZ 3/8" BSPT, messing	-	-
HM-LM768LR-08-06-B	Kobling for 8 mm rør - GZ 3/8" BSPT, messing	-	-

Rett koblingstype LET-LOK® med BSPT utvendig gjenge for metrisk rør, hovedsakelig beregnet for kjemisk, petrokjemisk, farmasøytisk industri, energi, kjernekraftverk og prosessingeniør. Tillatt arbeidstrykk bestemmes basert på rørets ytre diameter og veggtykkelse (detaljer i vedlegget). Materiale: messing.
