Hvilke trykkområder støtter Rett gjennomgående kobling SV, rustfritt stål i L- og S-serie, og hvilke metriske gjenger og 24° DIN 2353-seter er kompatible på begge sider?

Rett gjennomgående kobling SV, rustfritt stål (AISI 316) leveres i L- og S-serie og har 24° DIN 2353-sete på begge sider med metrisk utvendig gjenge. Trykkområder: - L-serie (lett): typisk opptil ca. 315 bar (avhengig av rørdimensjon). - S-serie (tung): typisk opptil ca. 630 bar (avhengig av rørdimensjon). Kompatible metriske gjenger og 24° DIN 2353-seter på begge sider: - L-serie: M8x1, M10x1, M12x1,5, M14x1,5, M16x1,5, M18x1,5, M20x1,5, M22x1,5, M24x1,5, M30x2, M36x2, M42x2. - S-serie: M10x1, M12x1,5, M14x1,5, M16x1,5, M18x1,5, M20x1,5, M22x1,5, M24x1,5, M30x2, M36x2, M42x2, M52x2. Begge sider av Rett gjennomgående kobling SV, rustfritt stål har identisk 24° DIN 2353-sete og tilsvarende metrisk utvendig gjenge i henhold til valgt serie og dimensjon.

Rett gjennomgående kobling SV, rustfritt stål

Alle produkter, Hydrauliske rørkoblinger/

Tilleggsinformasjon

Materiale	Rustfritt stål

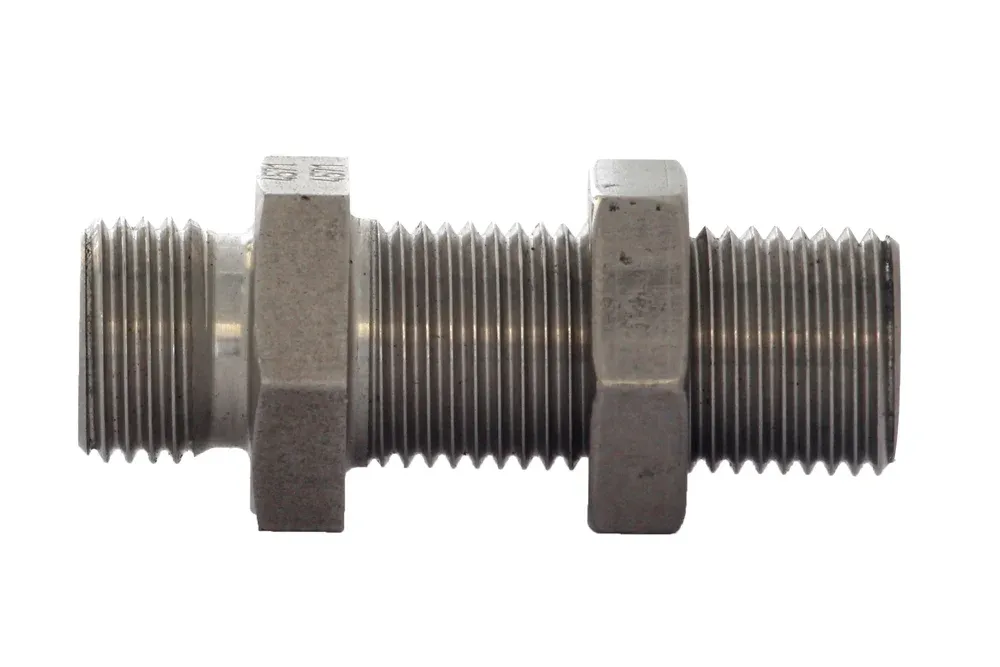

DIN 2353 rett bulkhead-kobling, type SV med motmutter: 24° DIN 2353 sete på begge sider med metrisk utvendig gjenge. Finnes som: L (lett serie), S (tung serie). Materiale: stål AISI 316.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HD-SV-06L-SS	DIN 2353 SV 6L kobling, AISI 316	-	500
HD-SV-06S-SS	DIN 2353 SV 6S kobling, AISI 316	-	800
HD-SV-08L-SS	DIN 2353 SV 8L kobling, AISI 316	-	500
HD-SV-08S-SS	DIN 2353 SV 8S kobling, AISI 316	-	800
HD-SV-10L-SS	DIN 2353 SV 10L kobling, AISI 316	-	500
HD-SV-10S-SS	DIN 2353 SV 10S kobling, AISI 316	-	800
HD-SV-12L-SS	DIN 2353 SV 12L kobling, AISI 316	-	400
HD-SV-12S-SS	DIN 2353 SV 12S kobling, AISI 316	-	630
HD-SV-14S-SS	DIN 2353 SV 14S kobling, AISI 316	-	630
HD-SV-15L-SS	DIN 2353 SV 15L kobling, AISI 316	-	400
HD-SV-16S-SS	DIN 2353 SV 16S kobling, AISI 316	-	630
HD-SV-18L-SS	DIN 2353 SV 18L kobling, AISI 316	-	400
HD-SV-20S-SS	DIN 2353 SV 20S kobling, AISI 316	-	420
HD-SV-22L-SS	DIN 2353 SV 22L kobling, AISI 316	-	250
HD-SV-25S-SS	DIN 2353 SV 25S kobling, AISI 316	-	420
HD-SV-28L-SS	DIN 2353 SV 28L kobling, AISI 316	-	250
HD-SV-30S-SS	DIN 2353 SV 30S kobling, AISI 316	-	420
HD-SV-35L-SS	DIN 2353 SV 35L kobling, AISI 316	-	250
HD-SV-38S-SS	DIN 2353 SV 38S kobling, AISI 316	-	420
HD-SV-42L-SS	DIN 2353 SV 42L kobling, AISI 316	-	250

DIN 2353 rett bulkhead-kobling, type SV med motmutter: 24° DIN 2353 sete på begge sider med metrisk utvendig gjenge. Finnes som: L (lett serie), S (tung serie). Materiale: stål AISI 316.
