Rett bulkhead-kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M774LM

Q: Hvilke trykkgrenser gjelder for Rett bulkhead-kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M774LM, og hvordan beregnes de ut fra rørets ytre diameter og veggtykkelse?

For Rett bulkhead-kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M774LM gjelder at tillatt arbeidstrykk bestemmes av rørets dimensjoner og materiale (AISI 316) samt korrekt montasje. Trykkgrensen beregnes ut fra rørets ytre diameter (OD) og veggtykkelse (t) etter prinsippet at tynnere vegger og større OD gir lavere trykkgrense, mens tykkere vegger og mindre OD øker trykkgrensen. Fremgangsmåte: - Identifiser rørets OD og t (metrisk). - Fastsett rørets trykkrating i AISI 316 fra tabell for rette rør (vedlegget angir eksakte verdier). - Knytt koblingens trykkgrense til den laveste av: rørets tillatte arbeidstrykk og koblingens egen rating for aktuell størrelse/temperatur. - Korriger for driftstemperatur med materialets temperaturfaktor (fra vedlegget); høyere temperatur reduserer trykkgrensen. - Kontroller at NPT-gjenge og gjennomføringskropp ikke overstiger produsentens maksimale rating. Eksempel på vurdering (prinsipp): For et metrisk rør OD 12 mm, t 1,5 mm i AISI 316 finnes rørtrykk fra tabellen. Dersom tabellen angir f.eks. 250 bar ved 38 °C og M774LM i tilsvarende størrelse er klassifisert ≥250 bar, blir tillatt arbeidstrykk 250 bar. Ved 200 °C anvendes temperaturreduksjon; hvis faktor er 0,76, blir tillatt trykk 190 bar. Oppsummert: Trykkgrensen for Rett bulkhead-kobling med utvendig NPT-gjenge til metrisk rør, rustfritt stål, M774LM bestemmes av rørets OD og veggtykkelse via tabellverdier for AISI 316, justert for temperatur, hvor den laveste verdien mellom rør og kobling gjelder.

Alle produkter, Presisjonskoblinger LET-LOK/

Tilleggsinformasjon

Materiale	Rustfritt stål

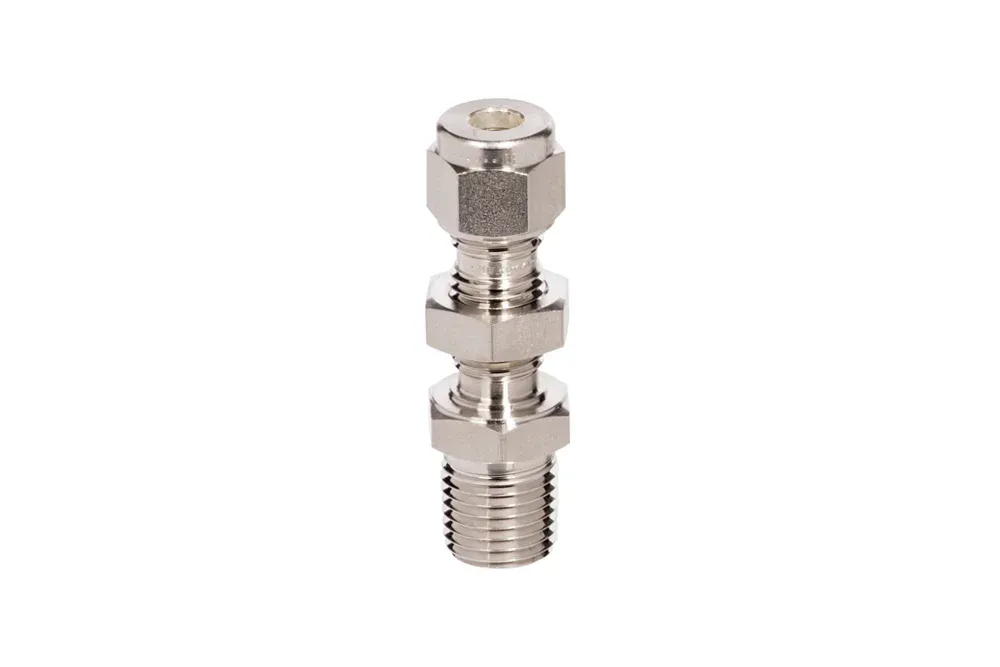

Rett gjennomføringstype LET-LOK® med utvendig NPT-gjenge for metrisk rør, hovedsakelig beregnet for kjemisk, petrokjemisk, farmasøytisk industri, energisektoren, kjernekraftverk og prosessingeniørfag. Tillatt arbeidstrykk bestemmes basert på rørets ytre diameter og veggtykkelse (detaljer i vedlegget). Materiale: AISI 316 stål.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HM-LM774LM-06-02-SS	Skottkobling for 6 mm rør, utvendig gjenge 1/8" NPT, rustfritt stål	-	-
HM-LM774LM-06-04-SS	Skottkobling for 6 mm rør, utvendig gjenge 1/4" NPT, rustfritt stål	-	-
HM-LM774LM-08-04-SS	Skottkobling for 8 mm rør, utvendig gjenge 1/4" NPT, rustfritt stål	-	-
HM-LM774LM-10-04-SS	Skottkobling for rør 10 mm, utvendig gjenge 1/4" NPT, rustfritt stål	-	-
HM-LM774LM-12-04-SS	Skottkobling for rør 12 mm, utvendig gjenge 1/4" NPT, rustfritt stål	-	-
HM-LM774LM-12-06-SS	Skottkobling for 12 mm rør, utvendig gjenge 3/8" NPT, rustfritt stål	-	-
HM-LM774LM-12-08-SS	Skottkobling for 12 mm rør, utvendig gjenge 1/2" NPT, rustfritt stål	-	-

Rett gjennomføringstype LET-LOK® med utvendig NPT-gjenge for metrisk rør, hovedsakelig beregnet for kjemisk, petrokjemisk, farmasøytisk industri, energisektoren, kjernekraftverk og prosessingeniørfag. Tillatt arbeidstrykk bestemmes basert på rørets ytre diameter og veggtykkelse (detaljer i vedlegget). Materiale: AISI 316 stål.
