Hvordan installeres og justeres Pneumatisk hurtigutløsningsventil med strupejustering VSRR L (slange - gjenge) for optimal sylinderhastighet og drift innenfor 10 bar og -20°C til +60°C?

Installasjon og justering av Pneumatisk hurtigutløsningsventil med strupejustering VSRR L (slange - gjenge): - Kontroller medium: filtrert trykkluft (oljet eller uoljet). - Sørg for trykk ≤ 10 bar og omgivelsestemperatur -20°C til +60°C. - Monter gjengesiden med O-ring i porten på aktuator/fordeler, stram til med riktig moment uten å overstramme. - Koble slangen til plug-in-siden; verifiser full innstikkdybde og trekkprøve. - Plasser ventilen nær sylinderen for best effekt på utløp. - Start med strupe helt åpen, sett anleggstrykk, aktiver syklusen. - Juster strupeskruen gradvis for å oppnå ønsket sylinderhastighet uten å skape pulsering eller slag. - Test i begge retninger om aktuatoren krever det; balanser hastighet og stabilitet. - Etterjuster ved temperatur- eller trykkendringer innenfor spesifikasjonen. - Utfør lekkasjetest, sikre låsing av justering, og planlegg periodisk kontroll av strupe og tetninger. Dette gir optimal drift av Pneumatisk hurtigutløsningsventil med strupejustering VSRR L (slange - gjenge).

Pneumatisk hurtigutløsningsventil med strupejustering VSRR L (slange – gjenge)

Alle produkter, Plug-in functional couplings/

Tilleggsinformasjon

Materiale	PTFE – teflon og lignende

Hurtigutløsningsventil med struperegulering type VSRR L i versjon med plug-in-kobling på den ene siden og med gjengeforbindelse med o-ring på den andre siden (slange – gjenge), med mulighet for regulering av utløpsluftstrømmen, som gjør det mulig å øke arbeidshastigheten til sylinderen. Arbeidstrykk: 10 bar. Arbeidstemperatur: fra -20°C til +60°C. Medium: filtrert trykkluft, oljet eller ikke oljet.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-9063701	Hurtigutløsningsventil med struping VSRR L, slange 4 mm - utvendig gjenge M5 (utløp)	-	10
MW-9063702	Hurtigutløsningsventil med struping VSRR L, slange 4 mm - GZ BSP 1/8" (utløp)	-	10
MW-9063708	Hurtigutløsningsventil med struping VSRR L, slange 6 mm - GZ BSP 1/8" (utløp)	-	10
MW-9063709	Hurtigutløsningsventil med struping VSRR L, slange 6 mm - GZ BSP 1/4" (utløp)	-	10
MW-9063710	Hurtigutløsningsventil med struping VSRR L, slange 8 mm - GZ BSP 1/8" (utløp)	-	10

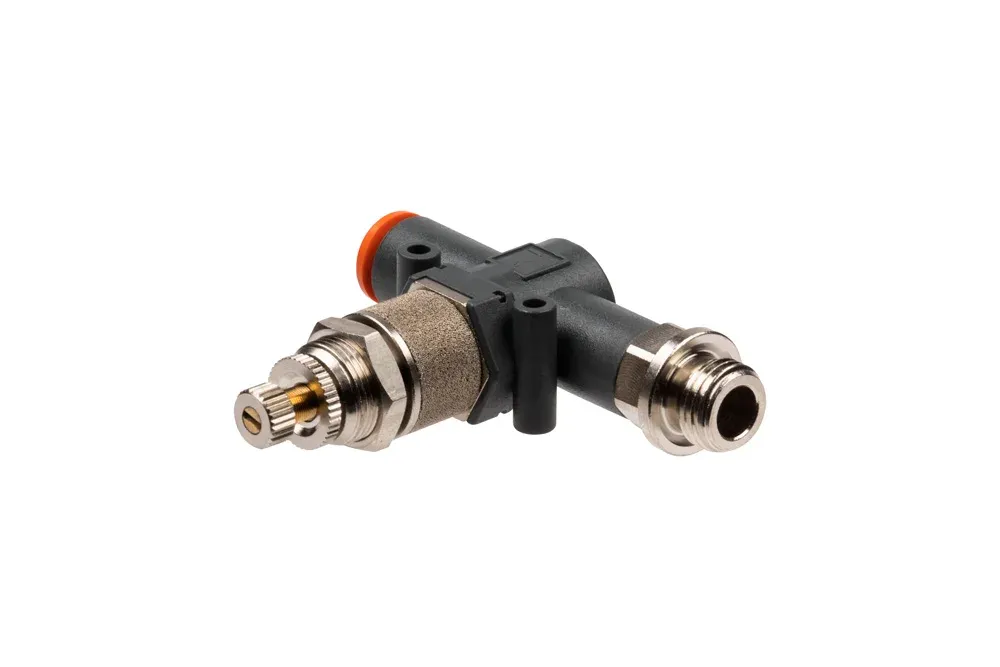

MW-9063711	Hurtigutløsningsventil med struping VSRR L, slange 8 mm - GZ BSP 1/4" (utløp)	-	10
MW-9063712	Hurtigutløsningsventil med struping VSRR L, slange 8 mm - utvendig gjenge BSP 3/8" (utløp)	-	10

Hurtigutløsningsventil med struperegulering type VSRR L i versjon med plug-in-kobling på den ene siden og med gjengeforbindelse med o-ring på den andre siden (slange – gjenge), med mulighet for regulering av utløpsluftstrømmen, som gjør det mulig å øke arbeidshastigheten til sylinderen. Arbeidstrykk: 10 bar. Arbeidstemperatur: fra -20°C til +60°C. Medium: filtrert trykkluft, oljet eller ikke oljet.
