Hvordan installerer og bruker jeg Pneumatisk avstengningsventil i messing VCS 3/2 for å lufte/aktivere systemet ved 10 bar og -10°C til +80°C?

Slik installerer og bruker du Pneumatisk avstengningsventil i messing VCS 3/2: Installasjon: - Kontroller at systemet er trykkløst og innenfor temperaturområdet -10°C til +80°C. - Monter Pneumatisk avstengningsventil i messing VCS 3/2 i hovedluftlinjen før forbrukere/aktuatorer. - Følg strømningsretningen (inn/ut/utlufting) etter merkingen på ventilen. - Bruk passende tetninger og moment; unngå overstramming. Kroppen er i forkrommet messing. - Koble avluftningsporten til støydemper eller sikker avblåsning ved behov. - Trykktest med lavt trykk først, sjekk for lekkasjer, deretter opp til 10 bar maks arbeidstrykk. Bruk: - For å lufte/aktivere systemet: Skyv styrehylsen fremover. Systemet får luft. - For å lufte ut/deaktivere systemet: Skyv styrehylsen bakover. Systemet utluftes trygt. - Betjen kun innenfor 0–10 bar og -10°C til +80°C. - Sikre at aktuatorer og personell er forberedt før aktivering; utluft alltid før vedlikehold. Vedlikehold og sikkerhet: - Inspiser jevnlig for lekkasjer og slitasje på koblinger og hylse. - Hold avluftningsport fri for blokkering. - Ikke overskrid 10 bar. Unngå bruk utenfor angitt temperatur. - Rengjør ytre overflater; ikke bruk aggressive midler som kan skade forkrommet messing.

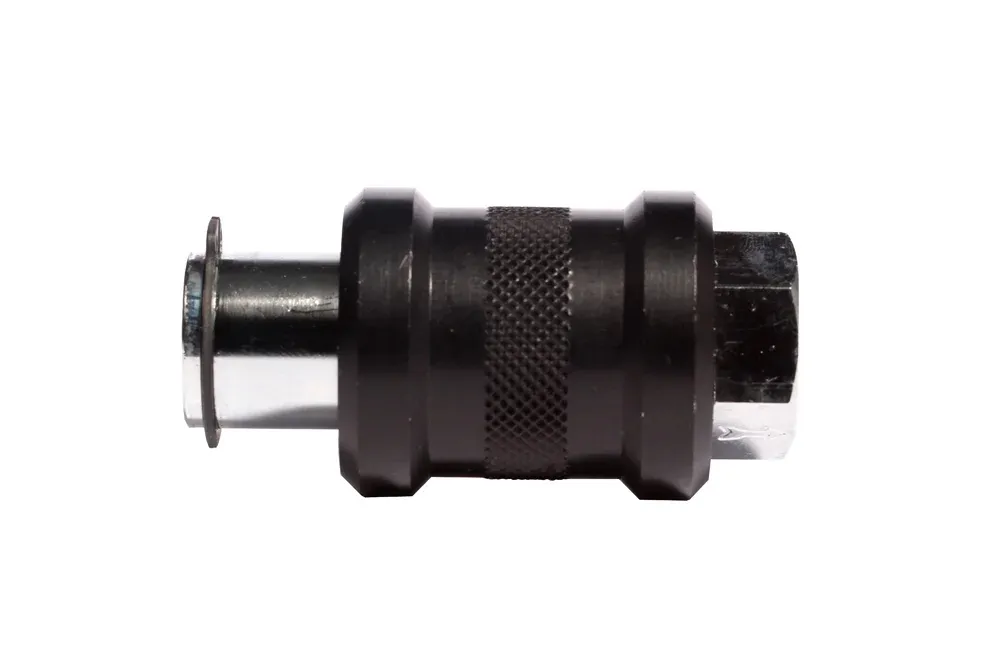

Pneumatisk avstengningsventil i messing VCS 3/2

Alle produkter, Pneumatiske ventiler/

3/2 avstengningsventil brukt som en ventil for å aktivere og lufte ut et pneumatisk system. Når styrehylsen er skjøvet bakover, er det pneumatiske systemet utluftet, og når hylsen er skjøvet fremover, er det pneumatiske systemet luftet. Arbeidstrykk: 10 bar. Arbeidstemperatur: fra -10°C til +80°C. Kroppsmateriale: forkrommet messing.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
MW-W0970050001	Skyveavstengningsventil VCS 3/2, innvendig BSP 1/8	-	10
MW-W0970050002	Skyveavstengningsventil VCS 3/2, GW BSP 1/4	-	10
MW-W0970050003	Skyveavstengningsventil VCS 3/2, GW BSP 3/8	-	10
MW-W0970050004	Skyveavstengningsventil VCS 3/2, innvendig BSP 1/2	-	10

3/2 avstengningsventil brukt som en ventil for å aktivere og lufte ut et pneumatisk system. Når styrehylsen er skjøvet bakover, er det pneumatiske systemet utluftet, og når hylsen er skjøvet fremover, er det pneumatiske systemet luftet. Arbeidstrykk: 10 bar. Arbeidstemperatur: fra -10°C til +80°C. Kroppsmateriale: forkrommet messing.
