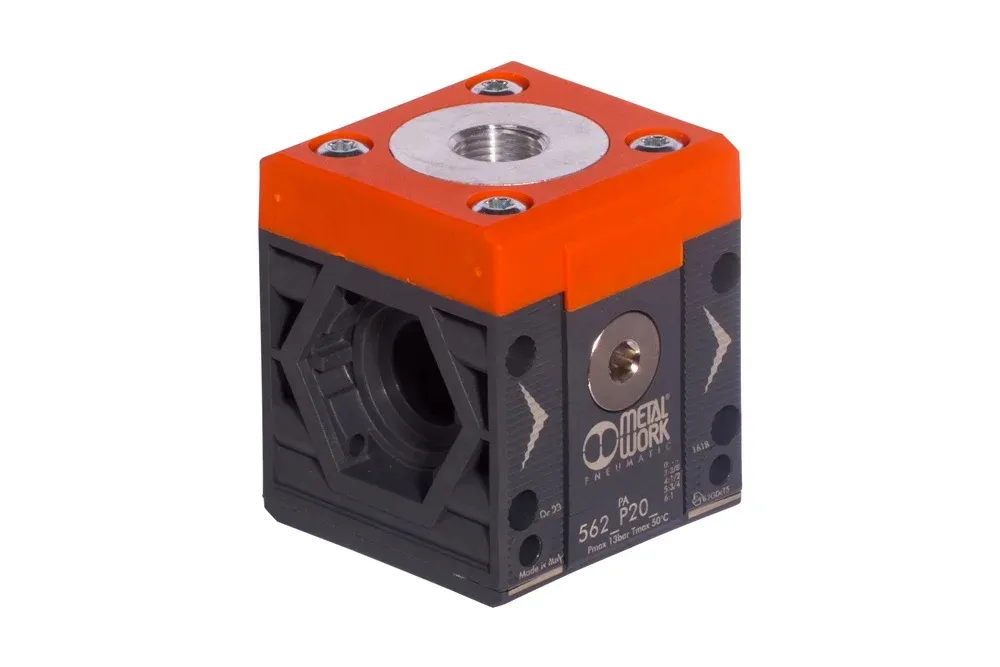

Fordelingsmodul, serie SYNTESI® versjon 4 – veiversjon
Fordelingsmodul er en kobling montert mellom to vilkårlige SYNTESI®-moduler, som brukes til uavhengig luftuttak. Den har 4 porter for endeforbindelser på hver flate. Størrelse: SY1, SY2. Arbeidstrykk: opptil 15 bar for SY1 og opptil 13 bar for SY2. Arbeidstemperatur: fra -10°C til +50°C. Strømning: 500 – 2000 l/min – SY1, 1500 – 4500 l/min – SY2, (ved inngangstrykk 6 bar Δp = 1 bar).
Liste over produktvarianter
| Artikkelnummer | Produktvariantnavn | Nominal indre diameter | Arbeidstrykk [bar] | Forespørsel |
|---|---|---|---|---|
| MW-5610P200 | 4-veis fordelingsmodul PA4 SY1 uten endeskiver. | - | - | |
| MW-5611P201 | 4-veis fordelingsmodul PA4 SY1 1/8 | - | - | |
| MW-5612P202 | 4-veis fordelingsmodul PA4 SY1 1/4 | - | - | |
| MW-5613P203 | 4-veis fordelingsmodul PA4 SY1 3/8 | - | - | |
| MW-5620P200 | 4-veis fordelingsmodul PA4 SY2 uten endeskiver. | - | - | |
| MW-5623P203 | 4-veis fordelingsmodul PA4 SY2 3/8 | - | - | |
| MW-5624P204 | 4-veis fordelingsmodul PA4 SY2 1/2 | - | - | |
| MW-5625P205 | 4-veis fordelingsmodul PA4 SY2 3/4 | - | - | |
| MW-5626P206 | 4-veis fordelingsmodul PA4 SY2 1 | - | - |
Fordelingsmodul er en kobling montert mellom to vilkårlige SYNTESI®-moduler, som brukes til uavhengig luftuttak. Den har 4 porter for endeforbindelser på hver flate. Størrelse: SY1, SY2. Arbeidstrykk: opptil 15 bar for SY1 og opptil 13 bar for SY2. Arbeidstemperatur: fra -10°C til +50°C. Strømning: 500 – 2000 l/min – SY1, 1500 – 4500 l/min – SY2, (ved inngangstrykk 6 bar Δp = 1 bar).
Tilleggsinformasjon
| Maksimal driftstemperatur [°C] | 50 |
|---|---|
| Minimum driftstemperatur [°C] | -10 |
