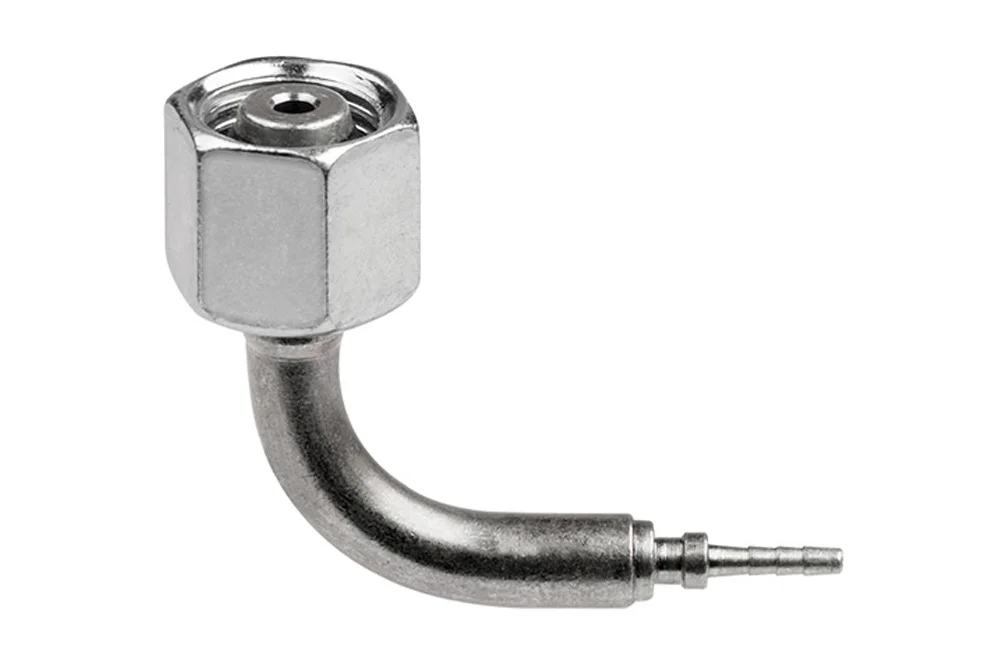

ISO 12151-2 metrisk tilkobling 24° konus med o-ring, 90° vinkel og ende for måleslange

Alle produkter, Endefittings for måleslanger/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

ISO 12151-2 metrisk tilkobling med 24° konus med o-ring og mutter, vinklet 90° og med endestykke for måleslange. Tilkoblingen finnes som: L (lett serie) og S (tung serie), mens endestykket er beregnet for slanger DN2 eller DN4 og leveres komplett med klemhylse. Materiale: stål med sink-nikkel belegg. Arbeidstrykk: fra 250 bar til 630 bar – avhengig av størrelse. Tetning: NBR o-ring. Arbeidstemperatur: fra -30°C til +120°C.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
PS-801-42-006-00	90° avslutning GW M12x1,5 lett, 24° konus, o-ring, slange 2x5 mm, med hylse	2	250
PS-801-42-008-00	90° avslutning GW M14x1,5 lett, 24° konus, o-ring, slange 2x5 mm, med hylse	2	250
PS-801-42-010-00	90° albue GW M16x1,5 lett, 24° konus, o-ring, slange 2x5 mm, med hylse	2	250
PS-801-43-006-00	90° avslutning GW M14x1,5 tung, 24° kjegle, o-ring, slange 2x5 mm, med hylse	2	630
PS-801-43-008-00	90° avslutning GW M16x1,5 tung, 24° konus, o-ring, slange 2x5 mm, med hylse	2	630
PS-801-43-010-00	90° avslutning GW M18x1,5 tung, 24° konus, o-ring, slange 2x5 mm, med hylse	2	630
PS-804-42-006-00	90° avslutning GW M12x1,5 lett, 24° konus, o-ring, slange 4x8 mm, med hylse	4	250
PS-804-42-008-00	90° avslutning GW M14x1,5 lett, 24° konus, o-ring, slange 4x8 mm, med hylse	4	250
PS-804-42-010-00	90° avslutning GW M16x1,5 lett, 24° konus, o-ring, slange 4x8 mm, med hylse	4	250
PS-804-43-006-00	90° avslutning GW M14x1,5 tung, 24° kjegle, o-ring, slange 4x8 mm, med hylse	4	500
PS-804-43-008-00	90° avslutning GW M16x1,5 tung, 24° konus, o-ring, slange 4x8 mm, med hylse	4	500
PS-804-43-010-00	90° avslutning GW M18x1,5 tung, 24° konus, o-ring, slange 4x8 mm, med hylse	4	500

ISO 12151-2 metrisk tilkobling med 24° konus med o-ring og mutter, vinklet 90° og med endestykke for måleslange. Tilkoblingen finnes som: L (lett serie) og S (tung serie), mens endestykket er beregnet for slanger DN2 eller DN4 og leveres komplett med klemhylse. Materiale: stål med sink-nikkel belegg. Arbeidstrykk: fra 250 bar til 630 bar – avhengig av størrelse. Tetning: NBR o-ring. Arbeidstemperatur: fra -30°C til +120°C.
