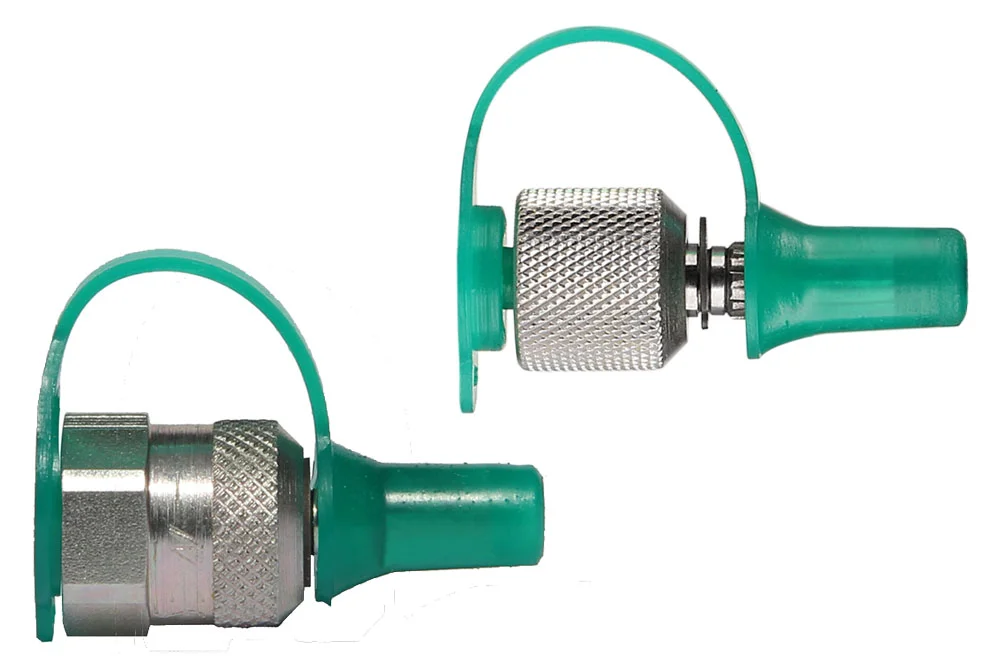

Måletilkobling med innvendig gjenge, rett og med ende for måleslange

Q: Hvilke gjengestørrelser og materialvalg finnes for Måletilkobling med innvendig gjenge, rett og med ende for måleslange, og hvilket arbeidstrykk/temperatur tåler den?

For Måletilkobling med innvendig gjenge, rett og med ende for måleslange finnes følgende gjengestørrelser og materialvalg, samt driftgrenser: - Gjengestørrelser: M16x2 (ISO 1517-2), M16x1,5 og S12,65x1,5. - Materialer: stål med sink-nikkel-belegg eller stål AISI 316. - Arbeidstrykk: 500 bar eller 630 bar (avhengig av størrelse). - Arbeidstemperatur: -30°C til +100°C. Leveres komplett med klemhylse.

Alle produkter, Endefittings for måleslanger/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

Måletilkobling med innvendig gjenge M16x2 (ISO 1517-2), M16x1,5 eller S12,65×1,5 og ende for måleslange, levert komplett med klemhylse. Materiale: stål med sink-nikkel belegg eller stål AISI 316. Arbeidstrykk: 500 bar eller 630 bar – avhengig av størrelse. Arbeidstemperatur: fra -30°C til +100°C.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
PS-801-10-125-00	Måleende GW S12,65x1,5, slange 2x5 mm, med hylse	2	630
PS-801-10-161-00	Måleende GW M16x1,5, slange 2x5 mm, med hylse	2	630
PS-801-10-162-00	Måleende GW M16x2, slange 2x5 mm, med hylse	2	630
PS-804-10-162-00	Måleende GW M16x2, slange 4x8 mm, med hylse	4	500
PS-811-10-162-00	Måleende GW M16x2, slange 2x5 mm, med hylse, AISI 316	2	630
PS-814-10-162-00	Måleende GW M16x2, slange 4x8 mm, med hylse, AISI 316	4	500

Måletilkobling med innvendig gjenge M16x2 (ISO 1517-2), M16x1,5 eller S12,65×1,5 og ende for måleslange, levert komplett med klemhylse. Materiale: stål med sink-nikkel belegg eller stål AISI 316. Arbeidstrykk: 500 bar eller 630 bar – avhengig av størrelse. Arbeidstemperatur: fra -30°C til +100°C.
