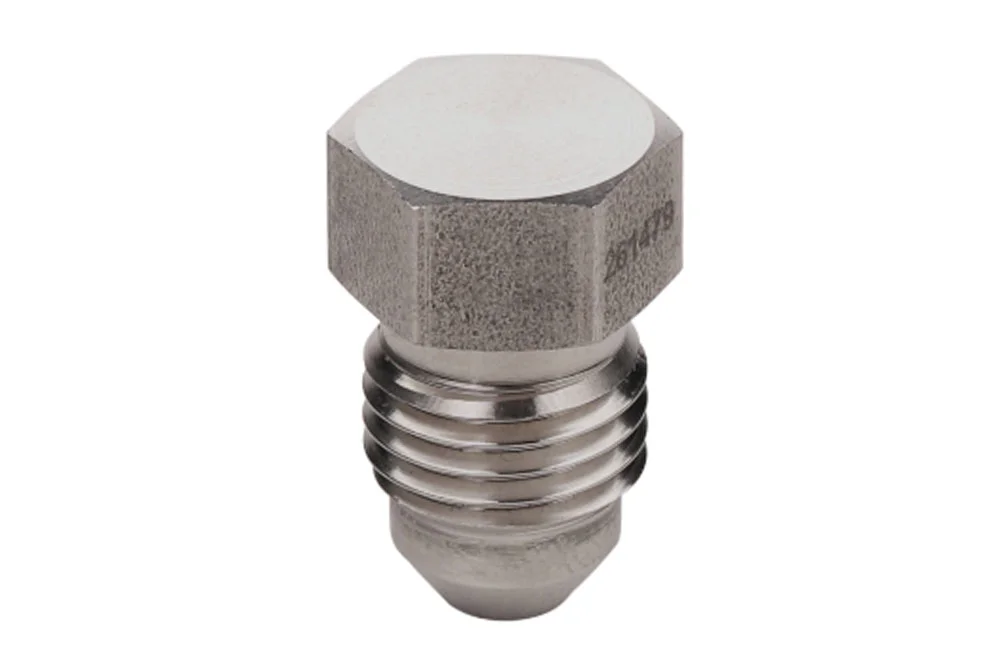

Kork JIC med utvendig UNF-gjenge i rustfritt stål, type ROV

Q: Hva er anbefalt dreiemoment og tetningsmetode for Kork JIC med utvendig UNF-gjenge i rustfritt stål, type ROV, ved montering på 37° konus for å sikre lekkasjefri forbindelse?

Anbefalt tetningsmetode: - Kork JIC med utvendig UNF-gjenge i rustfritt stål, type ROV tetter metall-mot-metall på 37° konus. Sørg for rene, uskadde konusflater, lett oljefilm på gjenger (ikke på konus), juster rettlinjet innføring og trekk til uten sidebelastning. Ikke bruk gjengetape eller flytende tetning på konus; eventuelt kun en dråpe olje på gjenger for å redusere friksjon. Anbefalt dreiemoment (AISI 316, standard JIC 37°): - 7/16-20 (1/4"): ca. 16–20 Nm - 9/16-18 (3/8"): ca. 27–34 Nm - 3/4-16 (1/2"): ca. 47–60 Nm - 7/8-14 (5/8"): ca. 68–85 Nm - 1-1/16-12 (3/4"): ca. 95–120 Nm - 1-3/16-12 (7/8"): ca. 135–165 Nm - 1-5/16-12 (1"): ca. 170–210 Nm - 1-5/8-12 (1-1/4"): ca. 230–290 Nm - 1-7/8-12 (1-1/2"): ca. 300–380 Nm - 2-1/2-12 (2"): ca. 480–600 Nm Fremgangsmåte: - Forhåndsstram med håndkraft til kontakt på konus, deretter trekk til med momentnøkkel til anbefalt moment. - Ved service: hvis brukt på nytt, inspiser konus for riper/galning; bytt ved skade. - Ikke overstram Kork JIC med utvendig UNF-gjenge i rustfritt stål, type ROV; overmoment kan deformere 37° konus og gi lekkasje.

Alle produkter, Hydrauliske rørkoblinger/

Tilleggsinformasjon

Materiale	Rustfritt stål

JIC 37° plugg med utvendig UNF-gjenge (tetning på utvendig 37° konus). Materiale: stål AISI 316.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HJ-ROV-07-SS	Kork med GZ JIC 7/16"-20, AISI 316	-	450
HJ-ROV-08-SS	Gjenget plugg med GZ JIC 1/2"-20, AISI 316	-	450
HJ-ROV-09-SS	Kork med GZ JIC 9/16"-18, AISI 316	-	350
HJ-ROV-12-SS	Gjenget plugg med GZ JIC 3/4"-16, AISI 316	-	350
HJ-ROV-14-SS	Gjenget plugg med GZ JIC 7/8"-14, AISI 316	-	350
HJ-ROV-17-SS	Kork med GZ JIC 1.1/16"-12, AISI 316	-	350
HJ-ROV-21-SS	Kork med GZ JIC 1.5/16"-12, AISI 316	-	290
HJ-ROV-26-SS	Kork med GZ JIC 1.5/8"-12, AISI 316	-	240
HJ-ROV-30-SS	Kork med GZ JIC 1.7/8"-12, AISI 316	-	240
