Hvordan velger jeg riktig Klemhylser type LDR, LD, LR, stål AISI 304 basert på slangedimensjoner (Dw/Dz) og endestykke (riflet hale vs. skallklemme)?

Slik velger du Klemhylser type LDR, LD, LR, stål AISI 304: 1) Velg type etter endestykke: - LD: kun for hygieniske endestykker med riflet hale (NH-xxK-xxx). - LR: kun for endestykker for skallklemme (RS), f.eks. TW-KRS-xxx, NH-xxR-xxx. - LDR: universell – passer både riflet hale og skallklemme. 2) Mål slangen: - Dw = slangens indre diameter. - Dz = slangens ytre diameter. 3) Match dimensjoner på klemhylsen: - D2 (indre diameter) ≈ Dz eller litt mindre for sikker klemming (ta hensyn til slangeoppbygging og klemkraft). - D1 (ytre diameter) velges iht. klemverktøy og klaringer. - D3 (låsediameter) må passe valgt endestykke slik at låsingen blir korrekt og sikker. 4) Lengde: - L kan være noen mm lengre enn hale-lengden Lk på endestykket for full dekning, men ikke så lang at den hindrer bøyeradius. 5) Slangetype: - Passer gummi/plastslanger med tekstilforsterkning, også med spiral (suge-/trykkslanger). Kontroller at D2 tar høyde for eventuell spiraltykkelse. Oppsummert: - Endestykke med riflet hale: velg Klemhylser type LD, stål AISI 304 (eller LDR). - Endestykke for skallklemme RS: velg Klemhylser type LR, stål AISI 304 (eller LDR). - Usikker/variabel bruk: velg Klemhylser type LDR, stål AISI 304. - Dimensjoner styres av slangens Dw/Dz og endestykkets låsekrav (D3).

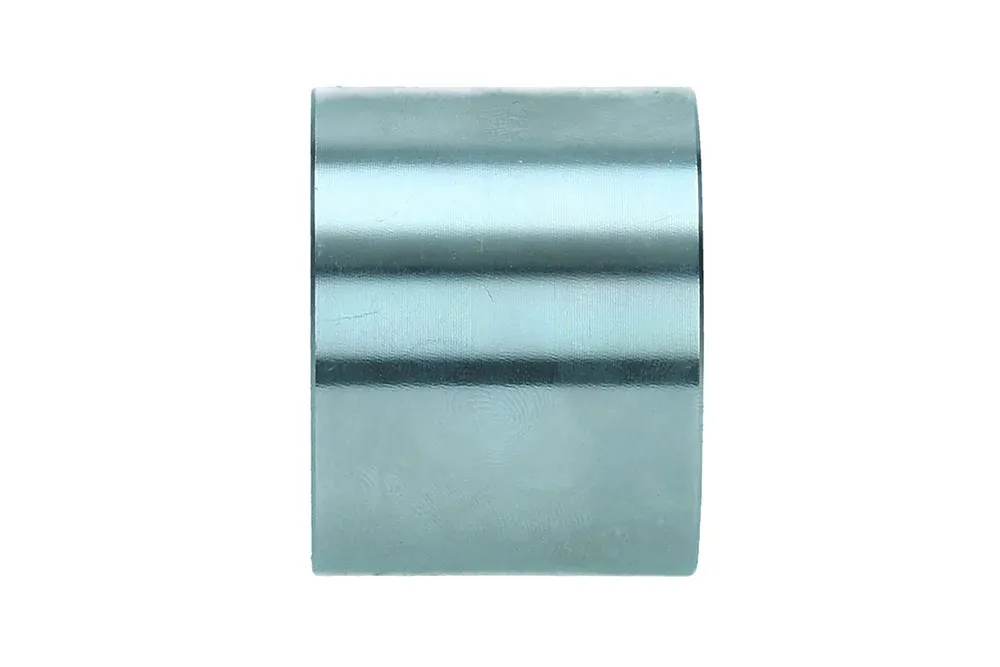

Klemhylser type LDR, LD, LR, stål AISI 304

Tilleggsinformasjon

Materiale	Rustfritt stål

LDR, LD, LR-bøsninger er designet for å klemme rustfrie hygieniske endestykker (med riflet hale) type NH-xxK-xxx og endestykker med hale for slange under skallklemme RS, f.eks. TW-KRS-xxx, NH-xxR-xxx i industrielle slanger (gummi og plast med tekstilforsterkning, eventuelt med forsterkningsspiral – suge- og trykkslanger). Bøsningen bør velges med hensyn til slangens indre diameter Dw og ytre diameter Dz. Lengden på bøsningen L kan være litt (noen mm) lengre enn lengden på endestykkets hale Lk. LR-bøsninger – kun for endestykker under skallklemme, LD – kun for endestykker med riflet hale, LDR – bøsninger for begge typer endestykker. Diameter D1 [mm] – ytre diameter. Diameter D2 [mm] – indre diameter. Diameter D3 [mm] – låsediameter. Materiale: stål AISI 304.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TI-LD-024-08-SS	Hylse type LD 24 mm for slange 1/2", AISI 304	12	-
TI-LD-030-12-SS	Hylse type LD 30 mm for slange 3/4", AISI 304	20	-
TI-LD-037-16-SS	LD-hylse 37 mm for 1" slange, AISI 304	25	-
TI-LD-040-16-SS	Hylse type LD 40 mm for slange 1", AISI 304	25	-
TI-LD-119-64-SS	Hylse type LD 119 mm for slange 4", AISI 304	100	-
TI-LD-123-64-SS	Hylse type LD 123 mm for slange 4", AISI 304	100	-
TI-LDR-042-20-SS	LDR 42 mm hylse for 1.1/4" slange, AISI 304	32	-
TI-LDR-045-20-SS	Lager type LDR 45 mm for slange 1.1/4", AISI 304	32	-
TI-LDR-048-20-SS	Lager type LDR 48 mm for slange 1.1/4", AISI 304	32	-
TI-LDR-050-24-SS	Lager type LDR 50 mm for slange 1.1/2", AISI 304	38	-
TI-LDR-053-24-SS	Hylse type LDR 53 mm for slange 1.1/2", AISI 304	38	-
TI-LDR-056-24-SS	Hylse type LDR 56 mm for slange 1.1/2", AISI 304	38	-
TI-LDR-062-32-SS	Hylse type LDR 62 mm for slange 2", AISI 304	50	-
TI-LDR-064-32-SS	Hylse type LDR 64 mm for slange 2", AISI 304	50	-
TI-LDR-068-32-SS	Hylse type LDR 68 mm for slange 2", AISI 304	50	-
TI-LDR-071-32-SS	Tule LDR type 71 mm for slange 2", AISI 304	50	-
TI-LDR-073-32-SS	Lager type LDR 73 mm for slange 2", AISI 304	50	-
TI-LDR-078-40-SS	Hylse type LDR 78 mm for slange 2.1/2", AISI 304	65	-
TI-LDR-082-40-SS	Hylse type LDR 82 mm for slange 2.1/2", AISI 304	65	-
TI-LDR-085-40-SS	Lager type LDR 85 mm for slange 2.1/2", AISI 304	65	-
TI-LDR-092-40-SS	Lager type LDR 92 mm for slange 2.1/2", AISI 304	65	-
TI-LDR-092-48-SS	Hylse type LDR 92 mm for slange 3", AISI 304	80	-
TI-LDR-095-48-SS	Hylse type LDR 95 mm for slange 3", AISI 304	80	-
TI-LDR-098-48-SS	Hylse type LDR 98 mm for slange 3", AISI 304	80	-
TI-LDR-114-48-SS	Hylse type LDR 114 mm for slange 3", AISI 304	80	-
TI-LR-030-12-SS	LR-type hylse 30 mm for 3/4" slange, AISI 304	20	-
TI-LR-033-12-SS	LR-hylse 33 mm for 3/4" slange, AISI 304	20	-
TI-LR-037-16-SS	Hylse type LR 37 mm for slange 1", AISI 304	25	-
TI-LR-040-16-SS	LR-hylse 40 mm for 1" slange, AISI 304	25	-
TI-LR-120-64-SS	Hylse type LR 120 mm for slange 4", AISI 304	100	-
TI-LR-123-64-SS	Hylse type LR 123 mm for slange 4", AISI 304	100	-
TI-LR-128-64-SS	Hylse type LR 128 mm for slange 4", AISI 304	100	-
TI-LR-148-80-SS	Hylse type LR 148 mm for slange 5", AISI 304	125	-

LDR, LD, LR-bøsninger er designet for å klemme rustfrie hygieniske endestykker (med riflet hale) type NH-xxK-xxx og endestykker med hale for slange under skallklemme RS, f.eks. TW-KRS-xxx, NH-xxR-xxx i industrielle slanger (gummi og plast med tekstilforsterkning, eventuelt med forsterkningsspiral – suge- og trykkslanger). Bøsningen bør velges med hensyn til slangens indre diameter Dw og ytre diameter Dz. Lengden på bøsningen L kan være litt (noen mm) lengre enn lengden på endestykkets hale Lk. LR-bøsninger – kun for endestykker under skallklemme, LD – kun for endestykker med riflet hale, LDR – bøsninger for begge typer endestykker. Diameter D1 [mm] – ytre diameter. Diameter D2 [mm] – indre diameter. Diameter D3 [mm] – låsediameter. Materiale: stål AISI 304.
