Hvordan velger jeg riktig Klemhylse, stål AISI 304, type L basert på slangedimensjoner (Dw/Dz) og sikre at L ikke overstiger endestykkehale Lk?

Slik velger du Klemhylse, stål AISI 304, type L ut fra slangedimensjoner og krav til L/Lk: 1) Fastslå slangens mål: - Dw = slangens indre diameter - Dz = slangens ytre diameter 2) Velg riktig hylsestørrelse: - D2 på Klemhylse, stål AISI 304, type L skal tilsvare/slippe over slangens Dz (ytre diameter) med minimal klaring for effektiv klem. - D1 skal passe utenpå slangen etter klem, iht. produsentens tabell. - D3 (låsediameter) må være kompatibel med valgt endestykke for sikker lås. 3) Kontroller lengden: - L på Klemhylse, stål AISI 304, type L må ikke overstige endestykkets halelengde Lk. - Hvis L > Lk, velg kortere hylsevariant eller annet endestykke med lengre Lk. 4) Verifiser endestykke: - Bruk hydrauliske ender for høytrykkslanger type Z, tilpasset industrielle gummi-/plastslanger med tekstilforsterkning og ev. spiral (suge- og trykkslanger). - Sjekk at endestykkets hale-OD passer innvendig i slangen (Dw) og at klemsonen dekker haleområdet. 5) Prøvetilpasning: - Tørrmonter endestykket i slangen (kontroller innstikksdybde = Lk). - Skyv Klemhylse, stål AISI 304, type L over slangen og bekreft at hylsens L ikke stikker forbi haleområdet. 6) Kvalitetskontroll: - Etter klem: mål oppnådd D1/D3 mot spesifikasjon. - Utfør trykktest i henhold til slangens klassifisering. Materiale: stål AISI 304. Parametre: D1 (ytre), D2 (indre), D3 (lås), L (lengde).

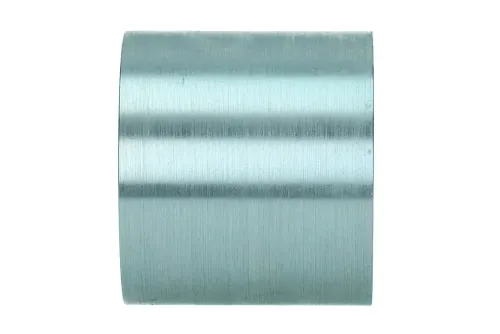

Klemhylse, stål AISI 304, type L

L-hylse beregnet for å klemme hydrauliske ender (ender som for høytrykkslanger type Z) i industrielle slanger (gummi og plast med tekstilforsterkning, eventuelt med forsterkningsspiral – suge- og trykkslanger). Hylsen bør velges med hensyn til slangens indre diameter Dw og ytre diameter Dz. Lengden på hylsen L bør ikke være større enn lengden på endestykkets hale Lk. Diameter D1 [mm] – ytre diameter. Diameter D2 [mm] – indre diameter. Diameter D3 [mm] – låsediameter. Materiale: stål AISI 304.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TI-L-15-04-SS	Hylse type L 15 mm x 1/4", AISI 304	6	-
TI-L-15-05-SS	Hylse type L 15 mm x 5/16", AISI 304	8	-
TI-L-16-06-SS	Hylse type L 16 mm x 3/8", AISI 304	10	-
TI-L-17-05-SS	Hylse type L 17 mm x 5/16", AISI 304	8	-
TI-L-18-06-SS	Hylse type L 18 mm x 3/8", AISI 304	10	-
TI-L-19-05-SS	Hylse type L 19 mm x 5/16", AISI 304	8	-
TI-L-19-06-SS	Hylse type L 19 mm x 3/8", AISI 304	10	-
TI-L-20-06-SS	Hylse type L 20 mm x 3/8", AISI 304	10	-
TI-L-22-08-SS	Hylse type L 22 mm x 1/2", AISI 304	12	-
TI-L-24-06-SS	Hylse type L 24 mm x 3/8", AISI 304	10	-
TI-L-24-08-SS	Hylse type L 24 mm x 1/2", AISI 304	12	-
TI-L-25-10-SS	Hylse type L 25 mm x 5/8", AISI 304	16	-
TI-L-26-08-SS	Hylse type L 26 mm x 1/2", AISI 304	12	-
TI-L-28-08-SS	Hylse type L 28 mm x 1/2", AISI 304	12	-
TI-L-28-10-SS	Hylse type L 28 mm x 5/8", AISI 304	16	-
TI-L-30-10-SS	Hylse type L 30 mm x 5/8", AISI 304	16	-
TI-L-30-12-SS	Hylse type L 30 mm x 3/4", AISI 304	20	-
TI-L-33-12-SS	Hylse type L 33 mm x 3/4", AISI 304	20	-
TI-L-37-16-SS	Hylse type L 37 mm x 1", AISI 304	25	-
TI-L-39-16-SS	Hylse type L 39 mm x 1", AISI 304	25	-
TI-L-41-16-SS	Hylse type L 41 mm x 1", AISI 304	25	-
TI-L-45-20-SS	Hylse type L 45 mm x 1.1/4", AISI 304	32	-
TI-L-48-20-SS	Hylse type L 48 mm x 1.1/4", AISI 304	32	-
TI-L-50-20-SS	Hylse type L 50 mm x 1.1/4", AISI 304	32	-
TI-L-52-24-SS	Hylse type L 52 mm x 1.1/2", AISI 304	38	-
TI-L-53-20-SS	Hylse type L 53 mm x 1.1/4", AISI 304	32	-
TI-L-54-24-SS	Hylse type L 54 mm x 1.1/2", AISI 304	38	-
TI-L-56-24-SS	Hylse type L 56 mm x 1.1/2", AISI 304	38	-
TI-L-58-24-SS	Hylse type L 58 mm x 1.1/2", AISI 304	38	-
TI-L-64-32-SS	Hylse type L 64 mm x 2", AISI 304	50	-
TI-L-67-32-SS	Hylse type L 67 mm x 2", AISI 304	50	-
TI-L-70-32-SS	Hylse type L 70 mm x 2", AISI 304	50	-
TI-L-82-40-SS	Hylse type L 82 mm x 2.1/2", AISI 304	65	-
TI-L-96-48-SS	Hylse type L 96 mm x 3", AISI 304	80	-

L-hylse beregnet for å klemme hydrauliske ender (ender som for høytrykkslanger type Z) i industrielle slanger (gummi og plast med tekstilforsterkning, eventuelt med forsterkningsspiral – suge- og trykkslanger). Hylsen bør velges med hensyn til slangens indre diameter Dw og ytre diameter Dz. Lengden på hylsen L bør ikke være større enn lengden på endestykkets hale Lk. Diameter D1 [mm] – ytre diameter. Diameter D2 [mm] – indre diameter. Diameter D3 [mm] – låsediameter. Materiale: stål AISI 304.
