Hvilke trykk- og dimensjonskrav støtter Klemhylse for termoplastslanger UHP, karbonstål, type PSAF, og hvordan velger jeg korrekt D1 (utvendig) og D2 (innvendig) for min slange?

Klemhylse for termoplastslanger UHP, karbonstål, type PSAF er en galvanisert karbonstålhylse beregnet for UHP-termoplastslanger (Ultra High Pressure). Den er utviklet for å tåle de trykkene som spesifiseres av slangeprodusenten for de aktuelle UHP-slangevariantene, under forutsetning av korrekt dimensjonsvalg og pressing. Trykkklasse følger dermed den konkrete slangen og koblingskombinasjonen, ikke kun hylsen alene. Slik velger du korrekt D1 og D2: - D1 (utvendig diameter): Velg hylsevariant der D1 samsvarer med slangens faktiske ytre diameter (OD) for den aktuelle UHP-termoplastslangen. D1 må matche tett for å sikre korrekt klemming uten slark. - D2 (innvendig diameter): Velg D2 som passer til koblingens haleskaft/innstikk og slangens indre dimensjon, slik at hylsen presser riktig rundt koblingen og slangeveggen uten å innsnevre gjennomstrømningen. Fremgangsmåte: 1) Sjekk slangens OD og ID fra datasheet. 2) Velg Klemhylse for termoplastslanger UHP, karbonstål, type PSAF med D1 lik slangens OD. 3) Velg D2 i henhold til anbefaling fra koblingsprodusenten for den aktuelle slange-koblingskombinasjonen (tilpasset slange-ID og koblingshale). 4) Følg pressetabell og verktøyinnstillinger fra produsenten for UHP-termoplast. Merk: Bruk alltid kombinasjonen slange + kobling + Klemhylse for termoplastslanger UHP, karbonstål, type PSAF som er godkjent i samme system, og verifiser maks arbeidstrykk mot slangeprodusentens spesifikasjon.

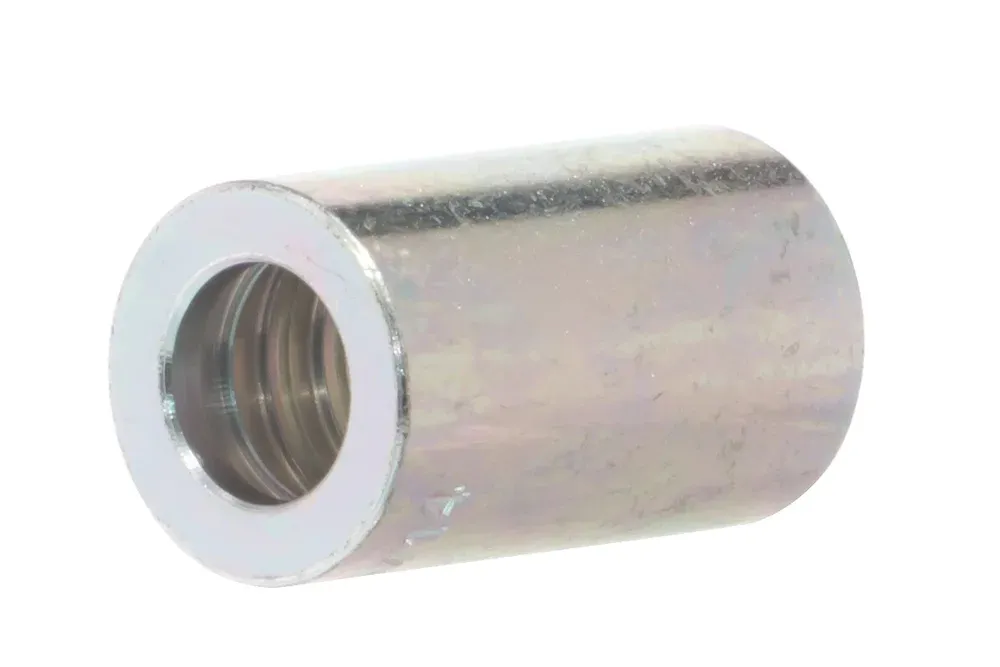

Klemhylse for termoplastslanger UHP, karbonstål, type PSAF

Alle produkter, UHP termoplastslanger og endestykker/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

PSAF klemhylse for termoplastiske UHP-slanger. Diameter D1 [mm] – utvendig diameter. Diameter D2 [mm] – innvendig diameter. Materiale: karbonstål, galvanisert.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TI-PSAF-025-TO	Hylse for termoplastslange UHP 5/32	4	-
TI-PSAF-04-TO	Hylse for termoplastslange UHP 1/4	6	-
TI-PSAF-06-TO	Hylse for termoplastslange UHP 3/8	10	-

PSAF klemhylse for termoplastiske UHP-slanger. Diameter D1 [mm] – utvendig diameter. Diameter D2 [mm] – innvendig diameter. Materiale: karbonstål, galvanisert.
