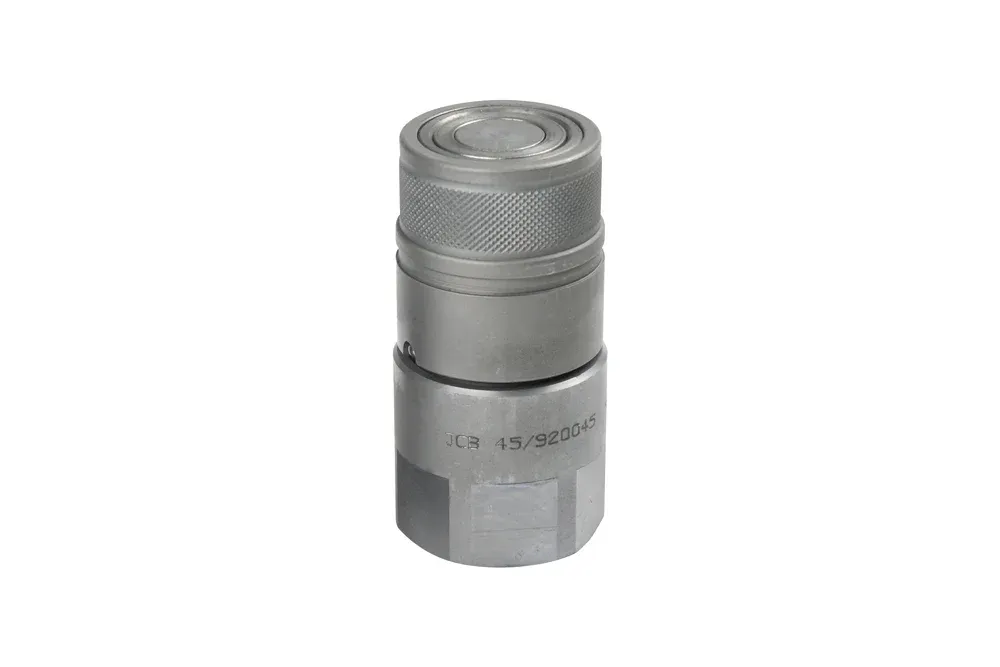

Hydraulisk lekkasjefri hurtigkobling ISO-F, kontakt med BSP innvendige gjenger i stål med sink-nikkel belegg, HOLMBURY, type IF
ISO-F «flat-face» lekkasjefritt hurtigkoblingsuttak type IF med innvendig BSP-gjenge. Hovedsakelig beregnet for anleggsmaskiner der det forekommer store trykkvariasjoner. Sink-nikkelbelegget gir flere ganger høyere korrosjonsmotstand enn sinkbelegg. Uttaket har en låsepinne som forhindrer utilsiktet frakobling. Kompatibel med ISO-F hurtigkoblinger fra andre produsenter. Bruksområde: kraftig hydraulikk (hydraulikkolje). Materiale: stål med sink-nikkelbelegg. Tetning: NBR (arbeidstemperatur fra -25°C til +100°C); viton (arbeidstemperatur fra -15°C til +200°C). Arbeidstrykk: opptil 400 bar (avhengig av hurtigkoblingens størrelse). Strømning er oppgitt for et trykkfall på 3 bar.
Liste over produktvarianter
| Artikkelnummer | Produktvariantnavn | Nominal indre diameter | Arbeidstrykk [bar] | Forespørsel |
|---|---|---|---|---|
| HQ-IF06-F-04G | ISO F DN6-kobling med 1/4" BSP innvendig gjenge | - | 400 | |
| HQ-IF10-F-06G | ISO F DN10-kobling med innvendig gjenge 3/8" BSP | - | 350 | |
| HQ-IF10-F-08G | ISO F DN10-kobling med 1/2" BSP innvendige gjenger | - | 350 | |
| HQ-IF10-F-08G-V | ISO F DN10 kobling med 1/2" BSP innvendige gjenger, Viton tetning | - | 350 | |
| HQ-IF12-F-08G | ISO F DN12-kobling med 1/2" BSP innvendige gjenger | - | 350 | |
| HQ-IF12-F-08G-V | ISO F DN12-kobling med 1/2" BSP innvendig gjenge, Viton-tetning | - | 350 | |
| HQ-IF12-F-12G | ISO F DN12-kobling med 3/4" BSP innvendig gjenge | - | 350 | |
| HQ-IF12-F-12G-V | ISO F DN12-kobling med innvendig gjenge 3/4" BSP, Viton-pakning | - | 350 | |
| HQ-IF16-F-12G | ISO F DN16-kobling med 3/4" BSP innvendig gjenge | - | 350 | |
| HQ-IF16-F-12G-V | ISO F DN16 kobling med 3/4" BSP innvendige gjenger, Viton tetning | - | 350 | |
| HQ-IF19-F-12G | ISO F-kobling DN19 med innvendige gjenger 3/4" BSP | - | 350 | |
| HQ-IF19-F-16G | ISO F DN19 stikkontakt med 1" BSP innvendige gjenger | - | 350 | |
| HQ-IF25-F-16G | ISO F-kobling DN25 med 1" BSP innvendige gjenger | - | 260 | |
| HQ-IF25-F-20G | ISO F-kobling DN25 med innvendig gjenge 1.1/4" BSP | - | 260 | |
| HQ-IF40-F-24G | ISO F DN40 kobling med 1.1/2" BSP innvendige gjenger | - | 250 |
ISO-F «flat-face» lekkasjefritt hurtigkoblingsuttak type IF med innvendig BSP-gjenge. Hovedsakelig beregnet for anleggsmaskiner der det forekommer store trykkvariasjoner. Sink-nikkelbelegget gir flere ganger høyere korrosjonsmotstand enn sinkbelegg. Uttaket har en låsepinne som forhindrer utilsiktet frakobling. Kompatibel med ISO-F hurtigkoblinger fra andre produsenter. Bruksområde: kraftig hydraulikk (hydraulikkolje). Materiale: stål med sink-nikkelbelegg. Tetning: NBR (arbeidstemperatur fra -25°C til +100°C); viton (arbeidstemperatur fra -15°C til +200°C). Arbeidstrykk: opptil 400 bar (avhengig av hurtigkoblingens størrelse). Strømning er oppgitt for et trykkfall på 3 bar.
Tilleggsinformasjon
| Materiale | CS – stål (støpejern) |
|---|
