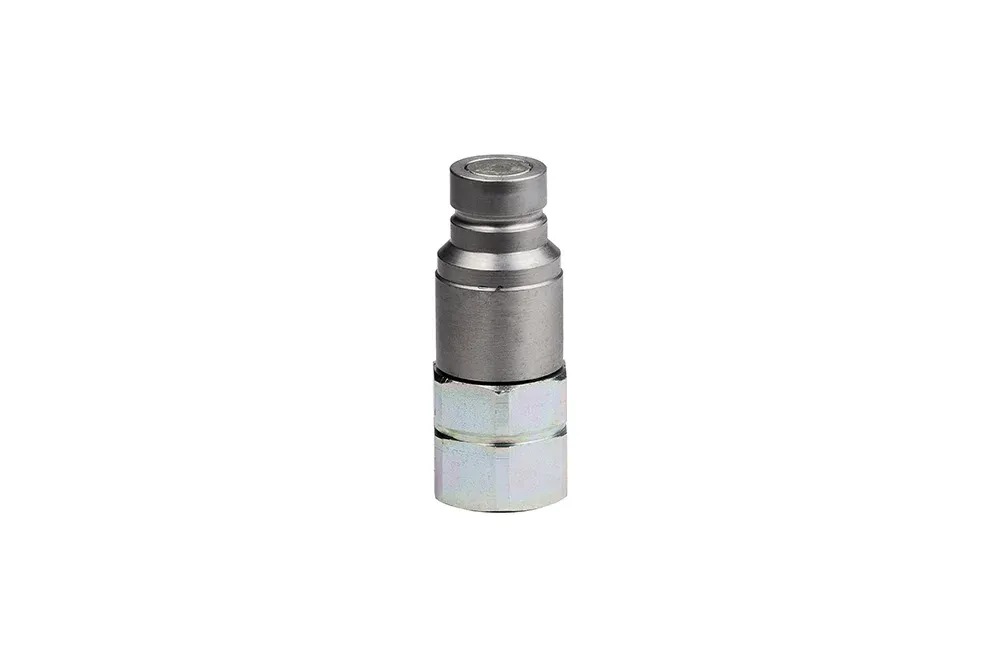

Lekkasjefri hydraulisk hurtigkobling DNP PLK4, plugg med eliminator med innvendige gjenger av karbonstål

Q: Kan Lekkasjefri hydraulisk hurtigkobling DNP PLK4, plugg med eliminator med innvendige gjenger av karbonstål brukes med ISO-F koblinger og tåle opptil 400 bar ved -25°C til +100°C?

Ja. Lekkasjefri hydraulisk hurtigkobling DNP PLK4, plugg med eliminator med innvendige gjenger av karbonstål er kompatibel med ISO-F hurtigkoblinger (standard ISO 16028) og kan brukes ved arbeidstrykk opptil 400 bar innenfor temperaturområdet -25°C til +100°C (med NBR-tetninger). Viktige data: - Bruksområde: kraftig hydraulikk/industri (hydraulikkolje) - Materiale: stål med sink-nikkel belegg - Tetning: NBR (-25°C til +100°C) - Arbeidstrykk: opptil 400 bar - Kompatibilitet: ISO-F hurtigkoblinger fra andre produsenter - Funksjon: lekksasjefri flat-face, én-hånds betjening, versjon med statisk trykkeliminator - Maks. statisk trykk ved sammenkobling med trykkeliminator: fra sokkelsiden 0 bar, fra pluggsiden 250 bar - Strømning oppgitt ved Δp = 3 bar [l/min] Konklusjon: DNP PLK4-pluggen med eliminator oppfyller kravene for ISO-F-kompatibilitet og drift opptil 400 bar i angitt temperaturområde. Velg riktig tetningsmateriale ved behov utenfor NBR-området.

Alle produkter, Hydrauliske hurtigkoblinger/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

Lekkasjefri flat-face hurtigkobling hovedsakelig beregnet for anleggsmaskiner der det forekommer store trykkvariasjoner. Versjon med statisk trykkeliminator. Hurtigkoblingen kan betjenes med én hånd. Avhengig av bruken bør riktig tetningsmateriale velges. Kompatibel med ISO-F hurtigkoblinger fra andre produsenter. Standard: ISO 16028. Bruksområde: kraftig hydraulikk (hydraulikkolje), industriell. Arbeidstrykk: opptil 400 bar. Materiale: stål med sink-nikkel belegg. Tetning: NBR (fra -25°C til +100°C). Maksimalt statisk trykk ved sammenkobling av hurtigkoblinger med trykkeliminator: fra sokkelsiden 0 bar, fra pluggsiden 250 bar. Strømning er oppgitt ved Δp = 3 bar [l/min].

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
DP-PLK4-0606113	DN6 plugg med 1/4" BSP innvendige gjenger, nitril tetning, med eliminator	-	400
DP-PLK4-1310113	Plugg DN10 med innvendig gjenge 3/8" BSP, nitril tetning, med eliminator	-	350
DP-PLK4-1313113	Plugg DN10 med IG 1/2" BSP, tetning nitril, med eliminator	-	350
DP-PLK4-2013113	Plugg DN12 med innvendig gjenge 1/2" BSP, nitril tetning, med eliminator	-	350
DP-PLK4-2019113	DN12 plugg med 3/4" BSP innvendig gjenge, nitril tetning, med eliminator	-	350
DP-PLK4-2219113	DN16 plugg med 3/4" BSP innvendige gjenger, nitril tetning, med eliminator	-	350
DP-PLK4-2519113	DN19 plugg med 3/4" BSP innvendige gjenger, nitril tetning, med eliminator	-	300
DP-PLK4-2525113	DN19 plugg med 1" BSP innvendig gjenge, nitril tetning, med eliminator	-	300
DP-PLK4-3025113	Plugg DN25 med GW 1" BSP, tetning nitril, med eliminator	-	300
DP-PLK4-3031113	Plugg DN25 med GW 1.1/4" BSP, tetning nitril, med eliminator	-	300

Lekkasjefri flat-face hurtigkobling hovedsakelig beregnet for anleggsmaskiner der det forekommer store trykkvariasjoner. Versjon med statisk trykkeliminator. Hurtigkoblingen kan betjenes med én hånd. Avhengig av bruken bør riktig tetningsmateriale velges. Kompatibel med ISO-F hurtigkoblinger fra andre produsenter. Standard: ISO 16028. Bruksområde: kraftig hydraulikk (hydraulikkolje), industriell. Arbeidstrykk: opptil 400 bar. Materiale: stål med sink-nikkel belegg. Tetning: NBR (fra -25°C til +100°C). Maksimalt statisk trykk ved sammenkobling av hurtigkoblinger med trykkeliminator: fra sokkelsiden 0 bar, fra pluggsiden 250 bar. Strømning er oppgitt ved Δp = 3 bar [l/min].
