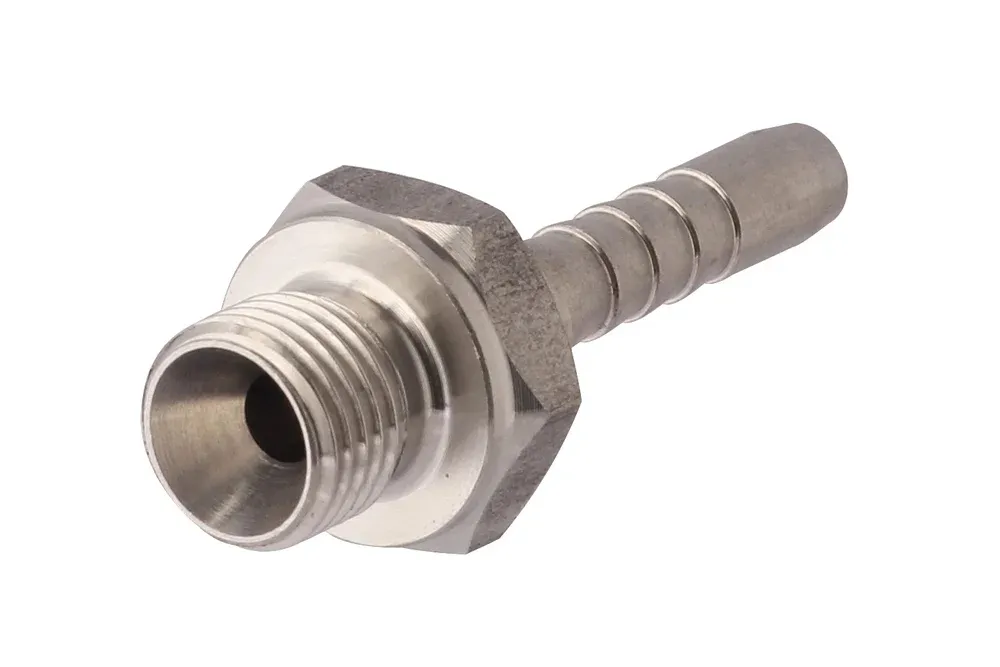

Hydraulisk ende AGR, type ZBZ110, stål AISI 316 (PH)
Standard hydraulisk ende (type Z – med vanlig hydraulisk «hale» for slange), med BSP utvendig gjenge, 60° tetningskonus (AGR). Beregnet for pressing i hydrauliske og industrielle slanger ved hjelp av en presshylse, egnet for slangetypen (bruk hylser merket med tillegg «-PH» på slutten av indeksen). Materiale: stål AISI 316.
Liste over produktvarianter
| Artikkelnummer | Produktvariantnavn | Nominal indre diameter | Arbeidstrykk [bar] | Forespørsel |
|---|---|---|---|---|
| TI-ZBZ110-02-03-SS-PH | GZ-ende 1/8" BSP, slange 3/16", konus 60°, AISI 316 | 5 | ||
| TI-ZBZ110-02-04-SS-PH | GZ-ende 1/8" BSP, slange 1/4", konus 60°, AISI 316 | 6 | ||
| TI-ZBZ110-04-03-SS-PH | GZ-ende 1/4" BSP, slange 3/16", konus 60°, AISI 316 | 5 | 450 | |
| TI-ZBZ110-04-04-SS-PH | GZ 1/4" BSP, slange 1/4", konus 60°, AISI 316 | 6 | 450 | |
| TI-ZBZ110-04-05-SS-PH | GZ-ende 1/4" BSP, slange 5/16", konus 60°, AISI 316 | 8 | 445 | |
| TI-ZBZ110-04-06-SS-PH | GZ-ende 1/4" BSP, slange 3/8", konus 60°, AISI 316 | 10 | 445 | |
| TI-ZBZ110-04-08-SS-PH | GZ-ende 1/4" BSP, slange 1/2", konus 60°, AISI 316 | 12 | 415 | |
| TI-ZBZ110-06-04-SS-PH | GZ 3/8" BSP, slange 1/4", konus 60°, AISI 316 | 6 | 445 | |
| TI-ZBZ110-06-05-SS-PH | GZ 3/8" BSP, slange 5/16", konus 60°, AISI 316 | 8 | 445 | |
| TI-ZBZ110-06-06-SS-PH | GZ 3/8" BSP, slange 3/8", konus 60°, AISI 316 | 10 | 445 | |
| TI-ZBZ110-06-08-SS-PH | GZ 3/8" BSP, slange 1/2", konus 60°, AISI 316 | 12 | 415 | |
| TI-ZBZ110-08-04-SS-PH | GZ 1/2" BSP, slange 1/4", konus 60°, AISI 316 | 6 | 415 | |
| TI-ZBZ110-08-05-SS-PH | GZ 1/2" BSP, slange 5/16", konus 60°, AISI 316 | 8 | 415 | |
| TI-ZBZ110-08-06-SS-PH | GZ 1/2" BSP, slange 3/8", konus 60°, AISI 316 | 10 | 415 | |
| TI-ZBZ110-08-08-SS-PH | GZ-ende 1/2" BSP, slange 1/2", konus 60°, AISI 316 | 12 | 415 | |
| TI-ZBZ110-08-10-SS-PH | GZ-ende 1/2" BSP, slange 5/8", konus 60°, AISI 316 | 16 | 350 | |
| TI-ZBZ110-08-12-SS-PH | GZ-ende 1/2" BSP, slange 3/4", konus 60°, AISI 316 | 20 | 350 | |
| TI-ZBZ110-10-10-SS-PH | GZ-ende 5/8" BSP, slange 5/8", konus 60°, AISI 316 | 16 | 350 | |
| TI-ZBZ110-12-08-SS-PH | GZ 3/4" BSP, slange 1/2", konus 60°, AISI 316 | 12 | 350 | |
| TI-ZBZ110-12-10-SS-PH | Ende GZ 3/4" BSP, slange 5/8", konus 60°, AISI 316 | 16 | 350 | |
| TI-ZBZ110-12-12-SS-PH | GZ 3/4" BSP, slange 3/4", konus 60°, AISI 316 | 20 | 350 | |
| TI-ZBZ110-12-16-SS-PH | GZ 3/4" BSP, slange 1", konus 60°, AISI 316 | 25 | 280 | |
| TI-ZBZ110-16-12-SS-PH | GZ-ende 1" BSP, slange 3/4", konus 60°, AISI 316 | 20 | 280 | |
| TI-ZBZ110-16-16-SS-PH | GZ-ende 1" BSP, slange 1", konus 60°, AISI 316 | 25 | 280 | |
| TI-ZBZ110-20-16-SS-PH | GZ-ende 1.1/4" BSP, slange 1", konus 60°, AISI 316 | 25 | 210 | |
| TI-ZBZ110-20-20-SS-PH | GZ-ende 1.1/4" BSP, slange 1.1/4", konus 60°, AISI 316 | 32 | 210 | |
| TI-ZBZ110-24-20-SS-PH | GZ-ende 1.1/2" BSP, slange 1.1/4", konus 60°, AISI 316 | 32 | 185 | |
| TI-ZBZ110-24-24-SS-PH | GZ-ende 1.1/2" BSP, slange 1.1/2", konus 60°, AISI 316 | 38 | 185 | |
| TI-ZBZ110-32-32-SS-PH | GZ-ende 2" BSP, slange 2", konus 60°, AISI 316 | 50 | 175 |
Standard hydraulisk ende (type Z – med vanlig hydraulisk «hale» for slange), med BSP utvendig gjenge, 60° tetningskonus (AGR). Beregnet for pressing i hydrauliske og industrielle slanger ved hjelp av en presshylse, egnet for slangetypen (bruk hylser merket med tillegg «-PH» på slutten av indeksen). Materiale: stål AISI 316.
Tilleggsinformasjon
| Materiale | Rustfritt stål |
|---|---|
| Standard lengde [m] | 10, 6 |
