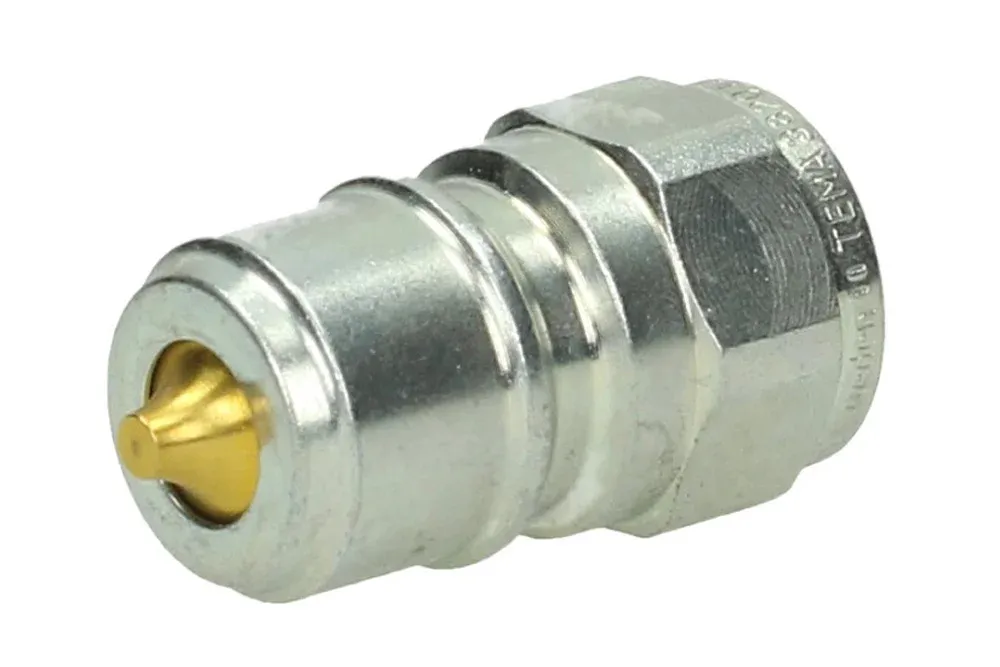

Hydraulisk hurtigkobling med ventil, plugg med BSP innvendige gjenger, TEMA STANDARD

Q: Hvordan velger jeg riktig tetningsmateriale for Hydraulisk hurtigkobling med ventil, plugg med BSP innvendige gjenger, TEMA STANDARD, mellom NBR og viton basert på temperatur og medium?

For Hydraulisk hurtigkobling med ventil, plugg med BSP innvendige gjenger, TEMA STANDARD velger du tetningsmateriale slik: - Temperatur: - NBR: -30°C til +100°C - Viton (FKM): -15°C til +200°C Velg NBR hvis du sikkert holder deg innenfor -30…+100°C. Velg Viton hvis temperaturen kan overstige +100°C, eller hvis det er risiko for kortvarige topper over 100°C, eller drift nær 100°C over tid. - Medium: - Hydraulikkolje (mineralsk): Begge egner seg; NBR er ofte tilstrekkelig ved normal temp. Viton anbefales ved høy temp eller syntetiske/esterbaserte oljer. - Drivstoff (bensin, diesel, parafin): Viton foretrekkes for bedre motstand og mindre svelling; NBR kun ved moderat temp og kompatibilitetsbekreftelse. - Gasser og kjemikalier: Viton har bredere kjemikalieresistens (aromater, mange løsemidler). Verifiser kompatibilitet per medium. - Vann: NBR fungerer ved -30…+100°C. Viton kan brukes, men kan ha lavere elastisitet i kaldt miljø; vurder NBR ved kald drift. - Damp: Viton tåler høyere temperatur, men verifiser dampkompatibilitet/trykk; NBR er generelt uegnet for damp over 100°C. - Trykk/arbeidsforhold: Arbeidstrykk opptil 450 bar (avhengig av diameter) og sikkerhetsfaktor 4:1 støttes av begge; valg styres primært av temperatur og medium. Anbefaling: - Standard hydraulikk: NBR. - Høy temperatur, drivstoff, mange kjemikalier: Viton. - Kaldt miljø ned mot -30°C: NBR. - Nær eller over 100°C, eller usikkert medium: Viton.

Alle produkter, Hydrauliske hurtigkoblinger/

TEMA STANDARD hurtigkoblingsplugg (NORDIC RANGE) med avstengningsventil og innvendig BSP- og NPT-gjenger. Beregnet for krevende arbeidsforhold. Bruksområder: kraftoverføring (hydraulikkolje), industriell bruk (vann, damp, drivstoff og oljer, gasser og kjemikalier). Materiale: forkrommet messing opp til størrelse 1″, galvanisert stål over 1″. Arbeidstrykk: opptil 450 bar (avhengig av diameter). Sikkerhetsfaktor 4:1. Tetning: viton eller NBR. Arbeidstemperatur: fra -30°C til +100°C (for NBR), fra -15°C til +200°C (for viton). Strømning er oppgitt for et trykkfall på 3 bar.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TA-H-10020	Plugg med 1" BSP innvendig gjenge, nitrilpakning, med ventil	-	250
TA-H-10020V	Plugg med 1" BSP innvendig gjenge, Viton pakning, med ventil	-	250
TA-H-15020	Plugg med innvendig gjenge 1.1/2" BSP, nitril tetning, med ventil	-	200
TA-H-15020V	Plugg med innvendig gjenge 1.1/2" BSP, Viton pakning, med ventil	-	200
TA-H-20020	Plugg med innvendig gjenge 2" BSP, nitrilpakning, med ventil	-	180
TA-H-20020V	Plugg med 2" BSP innvendig gjenge, Viton tetning, med ventil	-	180
TA-H-2320	Plugg med innvendig gjenge 1/8" BSP, nitril tetning, med ventil	-	200
TA-H-2320V	Plugg med innvendig gjenge 1/8" BSP, Viton-pakning, med ventil	-	200
TA-H-2520	Plugg med innvendig gjenge 1/4" BSP, nitril tetning, med ventil	-	450
TA-H-2520NPT	Plugg med innvendig gjenge 1/4" NPT, nitril tetning, med ventil	-	450
TA-H-2520V	Plugg med 1/4" BSP innvendig gjenge, Viton tetning, med ventil	-	450
TA-H-3820	Plugg med innvendig gjenge 3/8" BSP, nitrilpakning, med ventil	-	450
TA-H-3820NPT	Plugg med innvendig gjenge 3/8" NPT, nitril tetning, med ventil	-	450
TA-H-3820V	Plugg med innvendig gjenge 3/8" BSP, Viton-pakning, med ventil	-	450
TA-H-5020	Plugg med 1/2" BSP innvendig gjenge, nitril tetning, med ventil	-	300
TA-H-5020NPT	Plugg med 1/2" NPT innvendige gjenger, nitril tetning, med ventil	-	300
TA-H-5020V	Plugg med innvendig gjenge 1/2" BSP, Viton-pakning, med ventil	-	300
TA-H-7520	Plugg med innvendig gjenge 3/4" BSP, nitrilpakning, med ventil	-	280
TA-H-7520NPT	Plugg med innvendig gjenge 3/4" NPT, nitril tetning, med ventil	-	280
TA-H-7520V	Plugg med 3/4" BSP innvendige gjenger, tetning Viton	-	280

TEMA STANDARD hurtigkoblingsplugg (NORDIC RANGE) med avstengningsventil og innvendig BSP- og NPT-gjenger. Beregnet for krevende arbeidsforhold. Bruksområder: kraftoverføring (hydraulikkolje), industriell bruk (vann, damp, drivstoff og oljer, gasser og kjemikalier). Materiale: forkrommet messing opp til størrelse 1″, galvanisert stål over 1″. Arbeidstrykk: opptil 450 bar (avhengig av diameter). Sikkerhetsfaktor 4:1. Tetning: viton eller NBR. Arbeidstemperatur: fra -30°C til +100°C (for NBR), fra -15°C til +200°C (for viton). Strømning er oppgitt for et trykkfall på 3 bar.
