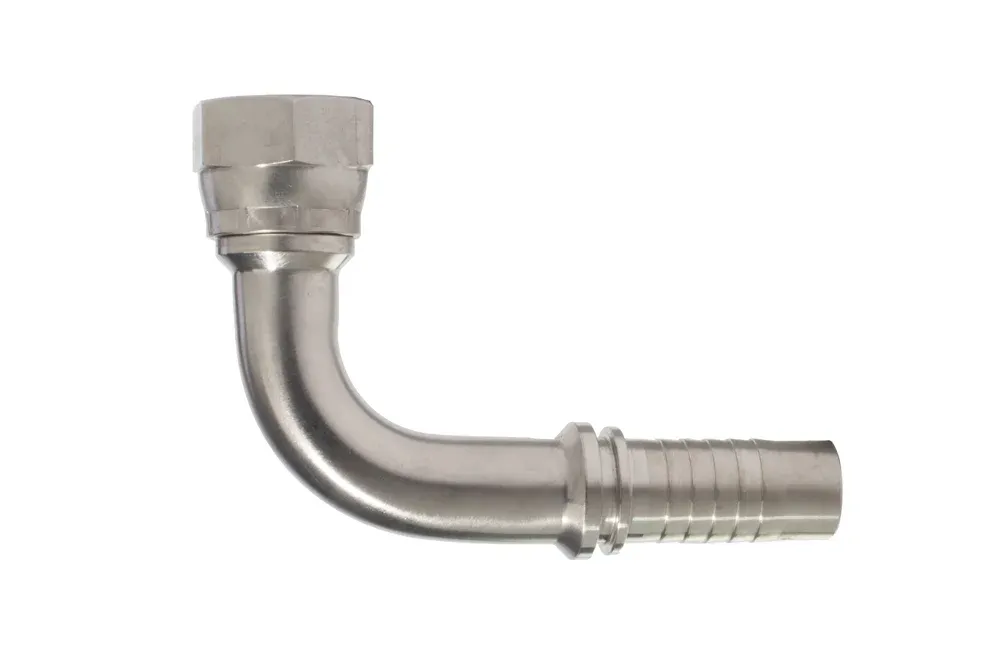

Hydraulisk ende DKR-F 90°, type ZBW240, stål AISI 316 (PH)

Alle produkter, Koblinger for høytrykkslanger/

Standard hydraulisk ende (type Z – med vanlig hydraulisk «hale» til slangen), med innvendig BSP-gjenge med mutter, flat tetning – krever bruk av ekstra flat pakning (DKR-F), vinklet 90°. Beregnet for pressing i hydrauliske og industrielle slanger ved hjelp av en presshylse, egnet for slangetypen (bruk hylser merket med bokstavene «-PH» på slutten av indeksen). Materiale: stål AISI 316.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TI-ZBW240-02-04-SS-PH	90° albue GW 1/8" BSP, slange 1/4", buttskjøt, AISI 316	3
TI-ZBW240-04-04-SS-PH	90° albue GW 1/4" BSP, slange 1/4", buttskjøt, AISI 316	6	450
TI-ZBW240-06-06-SS-PH	90° albue GW 3/8" BSP, slange 3/8", buttskjøt, AISI 316	10	445
TI-ZBW240-08-06-SS-PH	90° albue GW 1/2" BSP, slange 3/8", buttskjøt, AISI 316	10	445
TI-ZBW240-08-08-SS-PH	90° albue GW 1/2" BSP, slange 1/2", buttskjøt, AISI 316	12	415
TI-ZBW240-10-08-SS-PH	90° albue GW 5/8" BSP, slange 1/2", buttskjøt, AISI 316	12	415
TI-ZBW240-10-10-SS-PH	90° albue GW 5/8" BSP, slange 5/8", buttskjøt, AISI 316	16	350
TI-ZBW240-12-08-SS-PH	90° albue GW 3/4" BSP, slange 1/2", buttskjøt, AISI 316	12	350
TI-ZBW240-12-10-SS-PH	90° albue GW 3/4" BSP, slange 5/8", buttskjøt, AISI 316	16	350
TI-ZBW240-12-12-SS-PH	90° albue GW 3/4" BSP, slange 3/4", buttskjøt, AISI 316	20	350
TI-ZBW240-16-12-SS-PH	90° albue GW 1" BSP, slange 3/4", buttskjøt, AISI 316	20	280
TI-ZBW240-16-16-SS-PH	90° albue GW 1" BSP, slange 1", buttskjøt, AISI 316	25	280
TI-ZBW240-20-16-SS-PH	90° albue GW 1.1/4" BSP, slange 1", buttskjøt, AISI 316	25	210
TI-ZBW240-20-20-SS-PH	90° albue GW 1.1/4" BSP, slange 1.1/4", buttskjøt, AISI 316	32	210
TI-ZBW240-24-20-SS-PH	90° albue GW 1.1/2" BSP, slange 1.1/4", buttskjøt, AISI 316	32
TI-ZBW240-24-24-SS-PH	90° albue GW 1.1/2" BSP, slange 1.1/2", buttskjøt, AISI 316	38
TI-ZBW240-32-32-SS-PH	90° albue GW 2" BSP, slange 2", buttskjøt, AISI 316	50

Standard hydraulisk ende (type Z – med vanlig hydraulisk «hale» til slangen), med innvendig BSP-gjenge med mutter, flat tetning – krever bruk av ekstra flat pakning (DKR-F), vinklet 90°. Beregnet for pressing i hydrauliske og industrielle slanger ved hjelp av en presshylse, egnet for slangetypen (bruk hylser merket med bokstavene «-PH» på slutten av indeksen). Materiale: stål AISI 316.
