Kan Hydraulisk ende DKM, type ZMW160, karbonstål brukes med alle hydrauliske slanger, og hvilke klemhylser anbefales for korrekt 60° metall-til-metall tetning?

Hydraulisk ende DKM, type ZMW160, karbonstål kan brukes med de fleste hydrauliske og industrielle slanger som er konstruert for pressing (terminale slanger med vanlig hydraulisk “hale”). For korrekt 60° metall-til-metall tetning (DKM) kreves riktig kombinasjon av slange og klemhylse som matcher slangens konstruksjon. Anbefalinger for klemhylser: - For flettede gummislanger (1SN/2SN, 1SC/2SC): bruk standard pressklemhylser for flettet konstruksjon (smooth bore), tilpasset slangedimensjon. - For spiralslanger (4SP/4SH/6SP): bruk forsterkede spiral-klemhylser. - For termoplast- og PTFE-slanger: bruk dedikerte klemhylser spesifikt godkjent av slangeprodusenten. - For tekstilarmerte industrislanger: bruk tilsvarende industriklemhylser godkjent for pressing. Viktig: - Velg klemhylse etter slangens produsent, serie og størrelse (DN) for å sikre korrekt krympeprofil og lengde. - Følg pressingstabeller fra leverandøren (mål for krymp/diameter) for Hydraulisk ende DKM, type ZMW160, karbonstål. - Bruk kun med slanger og klemhylser som er kompatible med 60° DKM-profil og innvendig metrisk gjenge med mutter. - Overhold trykk- og temperaturspesifikasjoner for slange og ende.

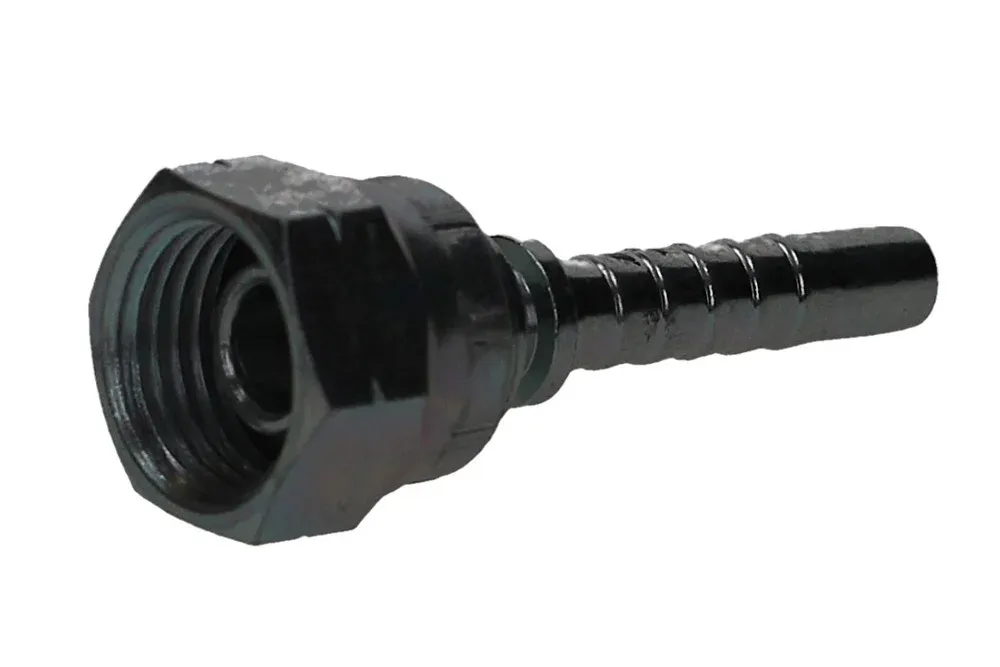

Hydraulisk ende DKM, type ZMW160, karbonstål

Alle produkter, Koblinger for høytrykkslanger/

Standard hydraulisk ende (type Z – med vanlig hydraulisk «hale» for slange), med innvendig metrisk gjenge med mutter, metall-til-metall tetning på 60° konus (DKM). Beregnet for pressing i hydrauliske og industrielle slanger ved hjelp av en passende klemhylse for slangetypen. Materiale: karbonstål, galvanisert.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TI-ZMW160-10X1-04	Ende GW M10x1, slange 1/4", konus 60°	6	-
TI-ZMW160-12-04	Ende GW M12x1,5, slange 1/4", konus 60°	6	-
TI-ZMW160-14-04	Ende. GW M14x1,5, slange 1/4", kjegle 60°	6	-
TI-ZMW160-16-04	Ende. GW M16x1,5, slange 1/4", konus 60°	6	-
TI-ZMW160-16-05	Ende. GW M16x1,5, slange 5/16", konus 60°	8	-
TI-ZMW160-16-06	Ende GW M16x1,5, slange 3/8", konus 60°	10	-
TI-ZMW160-18-04	Ende. GW M18x1,5, slange 1/4", kjegle 60°	6	-
TI-ZMW160-18-05	Ende GW M18x1,5, slange 5/16", kjegle 60°	8	-
TI-ZMW160-18-06	Ende GW M18x1,5, slange 3/8", konus 60°	10	-
TI-ZMW160-20-06	Ende GW M20x1,5, slange 3/8", konus 60°	10	-
TI-ZMW160-20-08	Ende GW M20x1,5, slange 1/2", konus 60°	12	-
TI-ZMW160-22-06	Ende. GW M22x1,5, slange 3/8", konus 60°	10	-
TI-ZMW160-22-08	Ende. GW M22x1,5, slange 1/2", kjegle 60°	12	-
TI-ZMW160-24-08	Ende. GW M24x1,5, slange 1/2", kjegle 60°	12	-
TI-ZMW160-26-10	Ende. GW M26x1,5, slange 5/8", kjegle 60°	16	-
TI-ZMW160-27-10	Ende. GW M27x1,5, slange 5/8", kjegle 60°	16	-
TI-ZMW160-30-12	Ende GW M30x1,5, slange 3/4", konus 60°	20	-
TI-ZMW160-38-16	Ende. GW M38x1,5, slange 1", konus 60°	25	-
TI-ZMW160-45-20	Ende GW M45x1,5, slange 1.1/4" konus 60°	32	-

Standard hydraulisk ende (type Z – med vanlig hydraulisk «hale» for slange), med innvendig metrisk gjenge med mutter, metall-til-metall tetning på 60° konus (DKM). Beregnet for pressing i hydrauliske og industrielle slanger ved hjelp av en passende klemhylse for slangetypen. Materiale: karbonstål, galvanisert.
