Kan Skrukobling, plugg med METRISK UTGJENG (DIN 2353, lett serie), av galvanisert stål, type HS skrus under resttrykk opptil 50 bar, og hvilke temperatur- og trykkgrenser gjelder?

Skrukobling, plugg med METRISK UTGJENG (DIN 2353, lett serie), av galvanisert stål, type HS kan skrus under resttrykk opptil 50 bar. Den er beregnet for kraftoverføringshydraulikk (hydraulikkolje) og leveres med sete-tetning i NBR. Temperaturgrenser: - NBR sete-tetning: -25°C til +100°C. Trykkgrenser: - Arbeidstrykk: opptil 450 bar (avhengig av koblingsstørrelse). - Sikkerhetsfaktor: 4:1. - Tillatt tilskruing under resttrykk: maks. 50 bar. Tilleggsinfo: - Materiale: galvanisert stål. - Strømning spesifisert ved trykkfall på 3 bar.

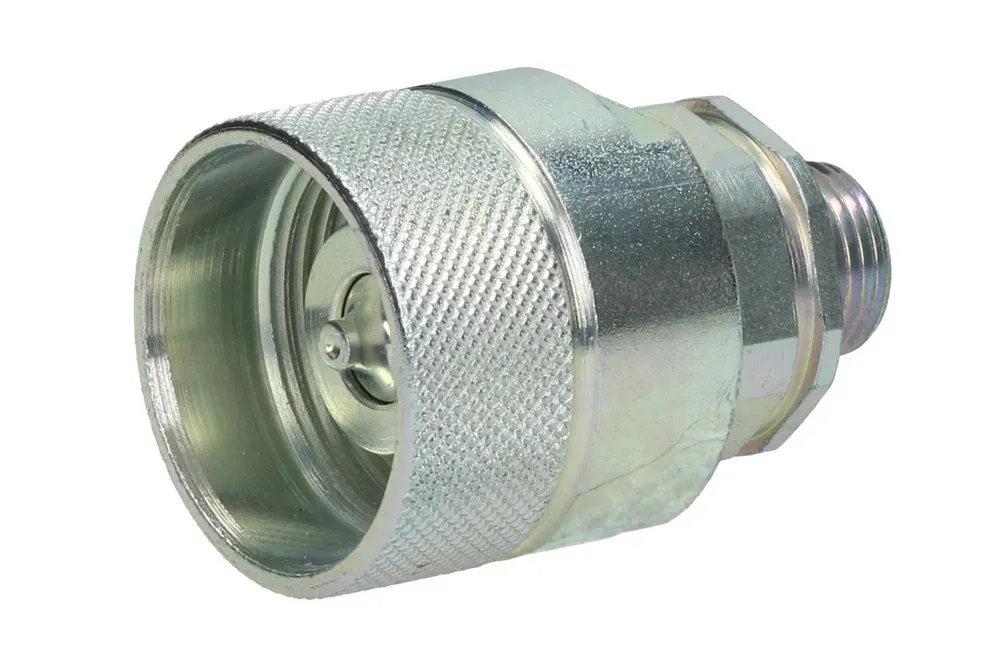

Skrukobling, plugg med METRISK UTGJENG (DIN 2353, lett serie), av galvanisert stål, type HS

Alle produkter, Hydrauliske hurtigkoblinger/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

Skrukobling – plugg, type HS med metrisk utvendig gjenge (DIN 2353, lett serie). Det er tillatt å skru koblingen under et resttrykk på maks. 50 bar. Bruksområde: kraftoverføringshydraulikk (hydraulikkolje). Materiale: galvanisert stål. Tetning av setet: NBR (arbeidstemperatur fra -25°C til +100°C). Arbeidstrykk: opptil 450 bar (avhengig av størrelsen på koblingen). Sikkerhetsfaktor 4:1. Strømning er oppgitt for et trykkfall på 3 bar.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HQ-HS06-M-08L	HS 1/4" skrukobling med utvendig gjenge M14x1,5 (8L), nitril tetning	-	450
HQ-HS10-M-10L	HS 3/8" skrukobling med utvendig gjenge M16x1,5 (10L), nitril tetning	-	450
HQ-HS12-M-12L	HS 1/2" skrukobling med GZ M18x1,5 (12L), nitrilpakning	-	400
HQ-HS12-M-15L	HS 1/2" skrukobling med utvendig gjenge M22x1,5 (15L), nitril tetning	-	400
HQ-HS19-M-22L	HS 3/4" skrukobling med GZ M30x2 (22L), nitril tetning	-	400
HQ-HS25-M-28L	HS 1" skrukobling med GZ M36x2 (28L), nitril tetning	-	300
HQ-HS32-M-35L	HS 1.1/4" skrukobling med utvendig gjenge M45x2 (35L), nitril tetning	-	300

Skrukobling – plugg, type HS med metrisk utvendig gjenge (DIN 2353, lett serie). Det er tillatt å skru koblingen under et resttrykk på maks. 50 bar. Bruksområde: kraftoverføringshydraulikk (hydraulikkolje). Materiale: galvanisert stål. Tetning av setet: NBR (arbeidstemperatur fra -25°C til +100°C). Arbeidstrykk: opptil 450 bar (avhengig av størrelsen på koblingen). Sikkerhetsfaktor 4:1. Strømning er oppgitt for et trykkfall på 3 bar.
