SAE 3000 flensforbindelse for innsvetsing, karbonstål, type E3

Q: Hva er anbefalt tiltrekningsmoment for festeskruene på SAE 3000 flensforbindelse for innsvetsing, karbonstål, type E3, og hvilken O-ring (NBR) og temperaturområde støttes?

For SAE 3000 flensforbindelse for innsvetsing, karbonstål, type E3: - Anbefalt tiltrekningsmoment for festeskruene: følg standard momenttabeller for SAE 3000 kompaktflenser i henhold til dimensjon (størrelse på flens/skrue). Uten spesifikk dimensjon kan ikke et eksakt Nm oppgis; bruk produsentens tabell for aktuell størrelse for å sikre korrekt forspenning og tetting. - O-ring: NBR (nitrilgummi) som leveres med produktet. - Temperaturområde (arbeidstemperatur): -20°C til +100°C.

Alle produkter, Høytrykksadaptere/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

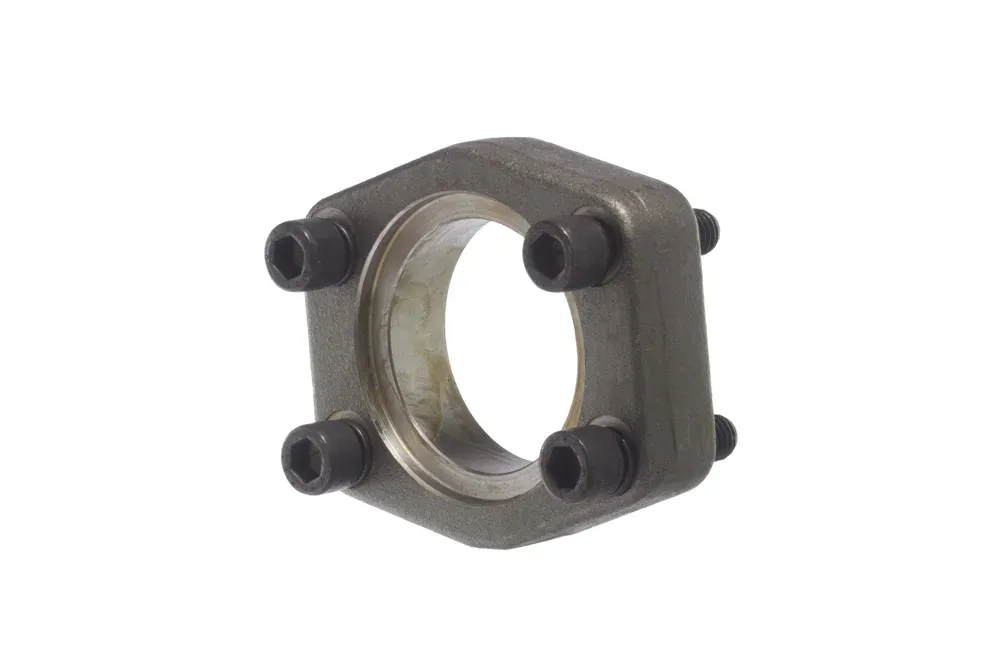

SAE 3000 flensforbindelse med kompakt design og sveisehylse for bruk i hydrauliske systemer. Leveres med festeskruer og o-ring tetning (NBR). Materiale: karbonstål. Arbeidstemperatur: fra -20°C til +100°C.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
HK-E3-SA-08-17	SAE 3000 flensforbindelse 1/2", for rør 17,5 mm	-	348
HK-E3-SA-08-21	SAE 3000 flensforbindelse 1/2", for rør 21,6 mm	-	348
HK-E3-SA-12-21	SAE 3000 flensforbindelse 3/4", for rør 21,6 mm	-	348
HK-E3-SA-12-27	SAE 3000 flensforbindelse 3/4", for tilkobling 27,2 mm	-	348
HK-E3-SA-16-27	SAE 3000 flensforbindelse 1", for akselerasjon 27,2 mm	-	348
HK-E3-SA-16-34	SAE 3000 flensforbindelse 1", for tilkobling 34,5 mm	-	348
HK-E3-SA-20-34	SAE 3000 flensforbindelse 1.1/4", for rør 34,5 mm	-	278
HK-E3-SA-20-42	SAE 3000 flensforbindelse 1.1/4", for rør 42,8 mm	-	278
HK-E3-SA-24-42	SAE 3000 flensforbindelse 1.1/2", for rørdiameter 42,8 mm	-	210
HK-E3-SA-24-48	SAE 3000 flensforbindelse 1.1/2", for rør 48,6 mm	-	210
HK-E3-SA-32-48	SAE 3000 flensforbindelse 2", for rør 48,6 mm	-	210
HK-E3-SA-32-61	SAE 3000 flensforbindelse 2", for tilkobling 61 mm	-	210
HK-E3-SA-40-61	SAE 3000 flensforbindelse 2.1/2", for rør 61 mm	-	175
HK-E3-SA-40-76	SAE 3000 flensforbindelse 2.1/2", for slange 76,6 mm	-	175
HK-E3-SA-48-76	SAE 3000 flensforbindelse 3", for rør 76,6 mm	-	138
HK-E3-SA-48-90	SAE 3000 flensforbindelse 3", for tilkobling 90,5 mm	-	138
HK-E3-SA-56-103	SAE 3000 flensforbindelse 3.1/2", for tilkobling 103 mm	-	35
HK-E3-SA-56-90	SAE 3000 flensforbindelse 3.1/2", for tilkobling 90,5 mm	-	35
HK-E3-SA-64-103	SAE 3000 flensforbindelse 4", for tilkobling 103 mm	-	35
HK-E3-SA-64-115	SAE 3000 flensforbindelse 4", for tilkobling 115,5 mm	-	35
HK-E3-SA-72-115	SAE 3000 flensforbindelse 5", for tilkobling 115,5 mm	-	35
HK-E3-SA-72-142	SAE 3000 flensforbindelse 5", for tilkobling 142 mm	-	35

SAE 3000 flensforbindelse med kompakt design og sveisehylse for bruk i hydrauliske systemer. Leveres med festeskruer og o-ring tetning (NBR). Materiale: karbonstål. Arbeidstemperatur: fra -20°C til +100°C.
