Hvordan monterer jeg Fast hydraulisk kobling for UHP-slange karbonstål, type PNWS110 med NPT-gjenge – bør jeg bruke teflontape eller flytende tetningsmiddel?

For montering av Fast hydraulisk kobling for UHP-slange karbonstål, type PNWS110 med NPT-gjenge skal du bruke tetning på gjengen med enten teflontape eller flytende tetningsmiddel – begge er tillatt. Anbefalt fremgangsmåte: - Rengjør gjenger på både kobling og motstykke. - Velg ett tetningsmiddel: teflontape av god kvalitet (UHP-kompatibel) eller et egnet flytende gjengetetningsmiddel for høytrykk. - Ved teflontape: vikle 2–3 runder med tape i gjengeretningen (med klokken sett fra enden), start en tråd inn fra enden for å unngå løse biter i systemet. Press tapen godt inn i gjengene. - Ved flytende tetningsmiddel: påfør jevnt på de mannlige gjengene, unngå overflødig middel som kan føres inn i systemet. La herde i henhold til produsentens anvisning. - Skru sammen for hånd til stopp, deretter ettertrekk med nøkkel til tett, uten å overstramme (NPT tetter på gjengene). - Press koblingen på UHP termoplastslangen med korrekt klemhylse som er spesifikk for slangetypen, i henhold til presseparametere fra produsenten. Viktig: - Ikke kombiner teflontape og flytende tetningsmiddel samtidig. - Bruk kun produkter kompatible med medier og trykk i UHP-systemer. - Kontroller for lekkasje ved trykktest etter montering.

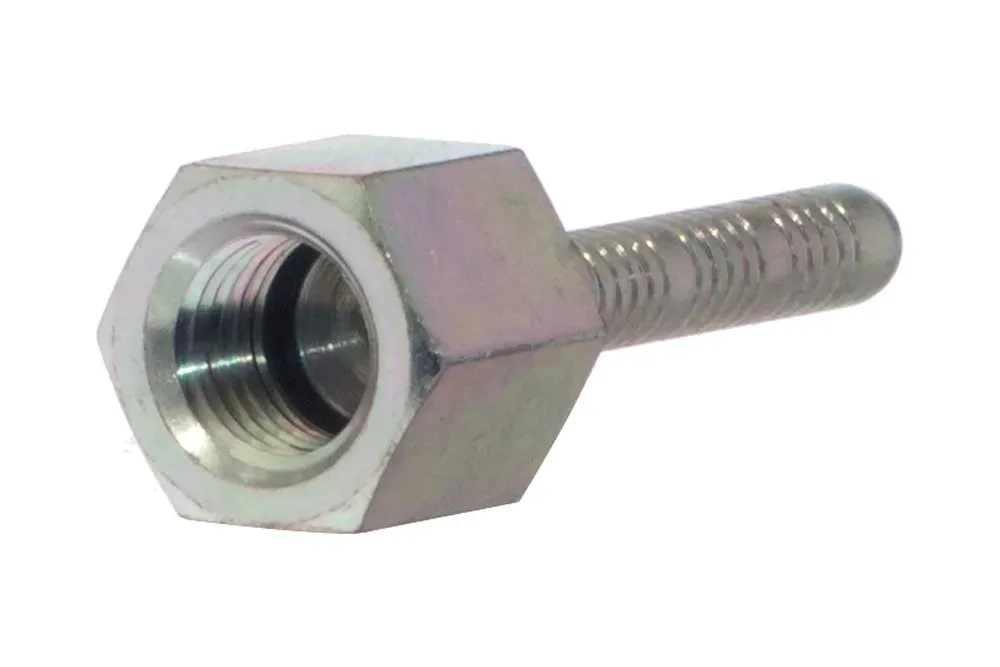

Fast hydraulisk kobling for UHP-slange karbonstål, type PNWS110

Alle produkter, UHP termoplastslanger og endestykker/

Tilleggsinformasjon

Materiale	CS – stål (støpejern)

Hydraulisk ende (type P – med spesial «hale» for termoplastslange) med innvendig NPT-gjenge, fast, tetning på gjengen ved hjelp av teflontape eller flytende tetningsmiddel. Beregnet for pressing i UHP termoplastslanger ved hjelp av en passende klemhylse for slangetypen. Materiale: karbonstål, galvanisert.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]	Forespørsel	Katalog
TI-PNWS110-04-04-TO	Avsl. GW 1/4" NPT, termoplastslange 1/4", fast	6	800
TI-PNWS110-06-04-TO	Avsl. GW 3/8" NPT, termoplastslange 1/4", fast	6	800

Hydraulisk ende (type P – med spesial «hale» for termoplastslange) med innvendig NPT-gjenge, fast, tetning på gjengen ved hjelp av teflontape eller flytende tetningsmiddel. Beregnet for pressing i UHP termoplastslanger ved hjelp av en passende klemhylse for slangetypen. Materiale: karbonstål, galvanisert.
