Kan DIN 11851-ende med utvendig gjenge, for sveising, rustfritt stål, type DZS brukes ved 40 bar og hvilken pakning anbefales for temperatur og Ra 0,8 µm?

DIN 11851-ende med utvendig gjenge, for sveising, rustfritt stål, type DZS kan brukes ved maks 40 bar for dimensjoner DN10–DN40. For DN50–DN100 gjelder 25 bar, og for DN125–DN150 16 bar. Anbefalt pakning avhenger av temperatur og medium. For mat- og kjemisk industri samt Ra 0,8 µm anbefales hygieniske pakninger: - EPDM: ca. −40 til +140 °C, god kjemikalieresistens, CIP/SIP-egnet. - FKM (Viton): ca. −20 til +200 °C, svært god kjemikalie- og høytemperaturbestandighet. - PTFE: ca. −60 til +200 °C (kortvarig høyere), utmerket kjemikalieresistens, inert; ofte med elastomerkjerne for bedre tetting. - NBR: ca. −20 til +100 °C, olje- og fettbestandig, men lavere temp./kjemiresistens. Ved høye temperaturer eller aggressive medier: PTFE eller FKM. For standard CIP/SIP opp til ~140 °C: EPDM. Velg pakning i henhold til mediekontakt, temperaturprofil og hygienekrav, kompatibel med DIN 11851-geometri for DIN 11851-ende med utvendig gjenge, for sveising, rustfritt stål, type DZS.

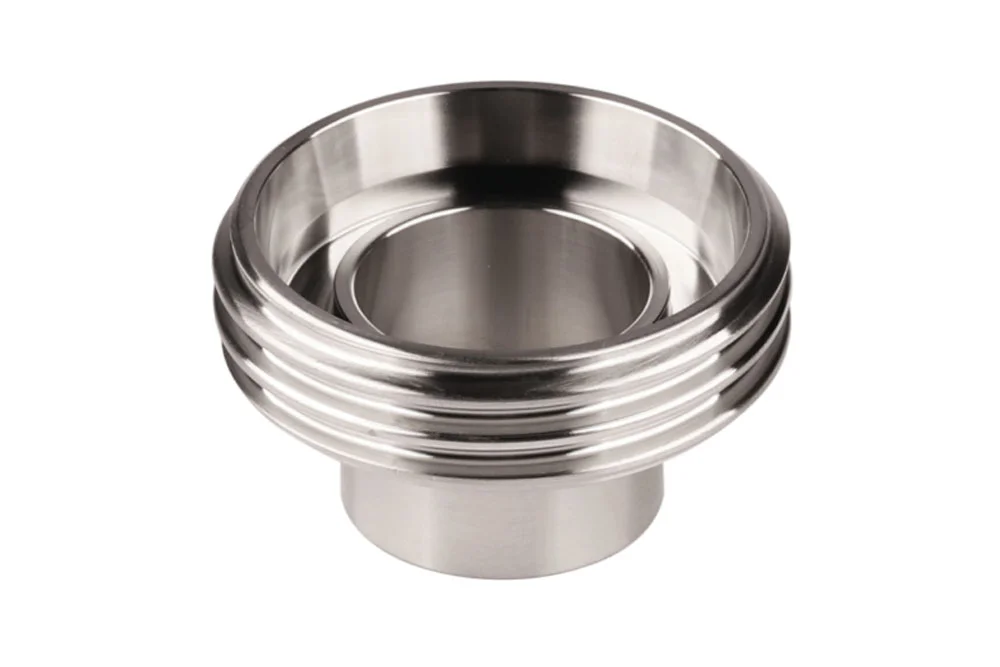

DIN 11851-ende med utvendig gjenge, for sveising, rustfritt stål, type DZS

Alle produkter, Rustfrie hygieniske koblinger/

DIN 11851-ende med utvendig Rd-gjenge, med sveiseende, Ra (i åpningen) 0,8 µm, for bruk i næringsmiddel- og kjemisk industri. Maksimalt tillatt arbeidstrykk (for selve koblingen i henhold til DIN 11851): 40 bar (DN10÷DN40), 25 bar (DN50÷DN100), 16 bar (DN125÷DN150). Arbeidstemperatur: avhengig av typen materiale som brukes i pakningen. Materiale: rustfritt stål.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
NH-DZS-010	Avslutning DIN 11851 tilkobling DN10, Rd 28x1/8", 13x10 mm	-	40
NH-DZS-015	Avsl. DIN 11851 tilg. DN15, Rd 34x1/8", 19x16 mm	-	40
NH-DZS-020	Avsl. DIN 11851 tilkobling DN20, Rd 44x1/6", 23x20 mm	-	40
NH-DZS-025	Avsl. DIN 11851 for tilkobl. DN25, Rd 52x1/6", 29x26 mm	-	40
NH-DZS-032	Avsl. DIN 11851 tilg. DN32, Rd 58x1/6", 35x32 mm	-	40
NH-DZS-040	Avslutning DIN 11851 for tilkobling DN40, Rd 65x1/6", 41x38 mm	-	40
NH-DZS-050	Avsl. DIN 11851 tilg. DN50, Rd 78x1/6", 53x50 mm	-	25
NH-DZS-065	Avsl. DIN 11851 tilg. DN65, Rd 95x1/6", 70x66 mm	-	25
NH-DZS-080	Ende DIN 11851 tilkobling DN80, Rd 110x1/4", 85x81 mm	-	25
NH-DZS-100	Avsl. DIN 11851 tilg. DN100, Rd 130x1/4", 104x100 mm	-	25
NH-DZS-125	Avslutning DIN 11851 tilkobling DN125, Rd 160x1/4", 129x125 mm	-	16
NH-DZS-150	Avslutning. DIN 11851 tilkobling DN150, Rd 190x1/4", 154x150 mm	-	16

DIN 11851-ende med utvendig Rd-gjenge, med sveiseende, Ra (i åpningen) 0,8 µm, for bruk i næringsmiddel- og kjemisk industri. Maksimalt tillatt arbeidstrykk (for selve koblingen i henhold til DIN 11851): 40 bar (DN10÷DN40), 25 bar (DN50÷DN100), 16 bar (DN125÷DN150). Arbeidstemperatur: avhengig av typen materiale som brukes i pakningen. Materiale: rustfritt stål.
