Hvordan installerer jeg Adapter med utvendig BSP-gjenge/innvendig NPT-gjenge, rustfritt stål, type A203 korrekt for å sikre 60° konisk tetning (BSP) og riktig gjengeforsegling (NPT)?

Slik installerer du Adapter med utvendig BSP-gjenge/innvendig NPT-gjenge, rustfritt stål, type A203 for korrekt 60° konisk tetning (BSP) og riktig gjengeforsegling (NPT): - Forberedelser: - Kontroller at materialet (AISI 316L) og trykklasse er kompatible med mediet. - Rengjør gjenger og tetningsflater. Sjekk for grader/skader. - BSP (utvendig) 60° konisk tetning: - Sørg for at motstykket har korrekt 60° sete (kon). - Ikke bruk gjengetape eller pasta på BSP-tetningsflaten; tetningen skjer metall-mot-metall på konen. - Smør lett med kompatibelt smøremiddel på gjengene om nødvendig (ikke på selve konen). - Skru for hånd til kontakt på kon, stram deretter med nøkkel til tett. Unngå overstramming; følg helst moment fra produsent. - NPT (innvendig) gjengeforsegling: - Bruk egnet tetningsmiddel: PTFE-tape (2–3 runder, med gjengeretning) eller godkjent gjengepasta for NPT og mediet. - Påfør kun på NPT-hann-gjengen som skal inn i adapteren, ikke i kanalen. - Skru inn for hånd til stopp, stram videre med nøkkel 1–3 omdreininger til tett orientering oppnås. Ikke tving justering etter at det er tett. - Kontroll: - Utfør trykktest/lekkasjekontroll ved driftstrykk. Re-stram ved behov uten å overskride anbefalt moment. - Unngå mekanisk belastning på adapteren; bruk rørstøtter. - Sikkerhet: - Følg lokale standarder for høytrykkssystemer. Bruk passende PPE. - Ikke bland BSP- og NPT-forbindelser uten korrekt adapter som denne.

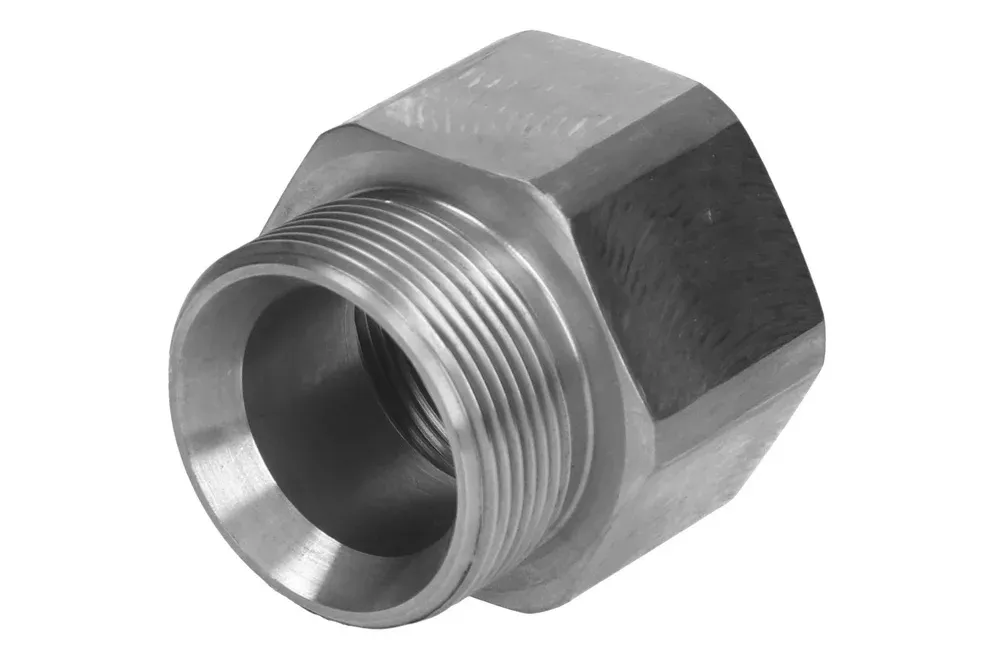

Adapter med utvendig BSP-gjenge/innvendig NPT-gjenge, rustfritt stål, type A203

Alle produkter, Høytrykksadaptere/

Tilleggsinformasjon

Materiale	Rustfritt stål

Høytrykksadapter type A203 med utvendig BSP-gjenge (60° konisk tetning) og innvendig NPT-gjenge (gjengeforsegling). Materiale: stål AISI 316L.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
TI-A203-02-02-SS	Adapter GZ BSP 1/8" / GW NPT 1/8", AISI 316	-	345
TI-A203-02-04-SS	Adapter GZ BSP 1/8" / GW NPT 1/4", AISI 316	-	345
TI-A203-04-04-SS	Adapter GZ BSP 1/4" / GW NPT 1/4", AISI 316	-	345
TI-A203-04-06-SS	Adapter GZ BSP 1/4" / GW NPT 3/8", AISI 316	-	276
TI-A203-06-04-SS	Adapter GZ BSP 3/8" / GW NPT 1/4", AISI 316	-	345
TI-A203-06-06-SS	Adapter GZ BSP 3/8" / GW NPT 3/8", AISI 316	-	276
TI-A203-08-04-SS	Adapter GZ BSP 1/2" / GW NPT 1/4", AISI 316	-	345
TI-A203-08-08-SS	Adapter GZ BSP 1/2" / GW NPT 1/2", AISI 316	-	241
TI-A203-12-12-SS	Adapter GZ BSP 3/4" / GW NPT 3/4", AISI 316	-	155
TI-A203-16-08-SS	Adapter GZ BSP 1" / GW NPT 1/2", AISI 316	-	241
TI-A203-16-16-SS	Adapter GZ BSP 1" / GW NPT 1", AISI 316	-	138
TI-A203-20-20-SS	Adapter GZ BSP 1.1/4" / GW NPT 1.1/4", AISI 316	-	112
TI-A203-24-24-SS	Adapter GZ BSP 1.1/2" / GW NPT 1.1/2", AISI 316	-	86
TI-A203-32-32-SS	Adapter GZ BSP 2" / GW NPT 2", AISI 316	-	78
