Kan 90°-kobling for slange med BSP innvendig gjenge laget av PP, PVDF, serie 1C type EM brukes med glatte PTFE/PFA/FEP-slanger ved 10 bar, og hvordan sikres tetning og låsing?

90°-kobling for slange med BSP innvendig gjenge laget av PP, PVDF, serie 1C type EM kan brukes med glatte PTFE/PFA/FEP-slanger ved 10 bar. Montering skjer ved å presse slangen på den integrerte koblingshylsen. Låsing sikres av en klemring i PEEK kombinert med en riflet mutter, som mekanisk holder slangen på plass. Tetning oppnås med en tetningsring i PTFE som sørger for kjemikalieresistent og sikker forsegling. Løsningen er egnet for glatte, ikke-forsterkede slanger og rør i hardere materialer som PTFE, PFA, FEP, PA og PE. Materialer: polypropylen (PP) eller PVDF. Maks. arbeidstrykk: 10 bar. Andre størrelser og diametre er tilgjengelige.

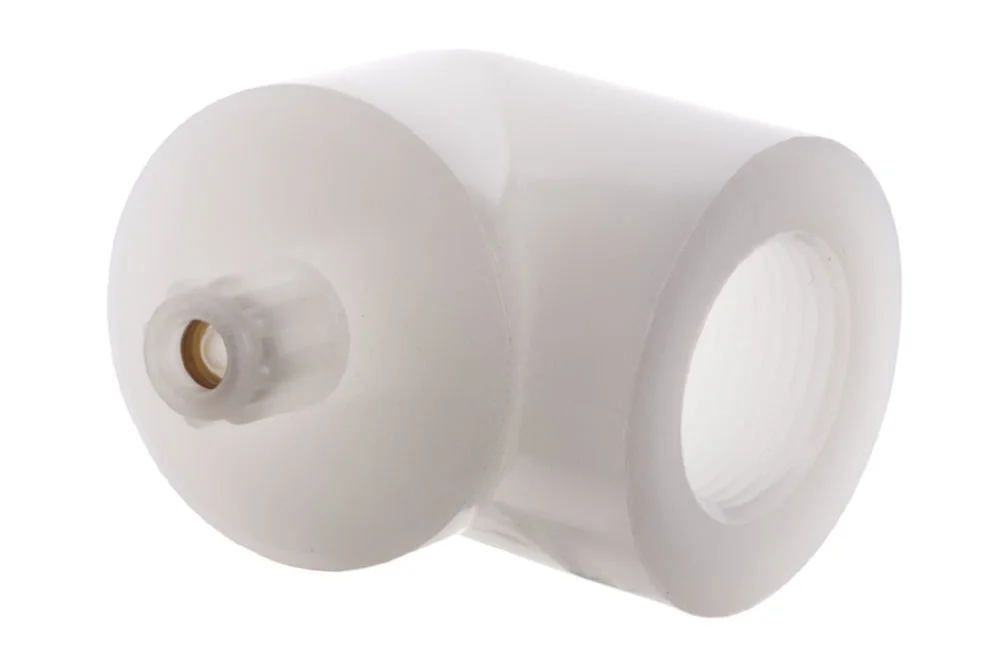

90°-kobling for slange med BSP innvendig gjenge laget av PP, PVDF, serie 1C type EM

Alle produkter, Lavtrykkskoblinger og -fittings/

Tilleggsinformasjon

Materiale	PTFE – teflon og lignende

90°-kobling for slange med innvendig BSP-gjenge serie 1C type EM, finner bred anvendelse i laboratorier, medisin, farmasøytisk, kjemisk og næringsmiddelindustri. Montering skjer ved å presse slangen på den integrerte koblingshylsen. Låsing skjer ved hjelp av en klemring laget av PEEK og en riflet mutter. Tetning sikres av en tetningsring laget av PTFE. Den er beregnet for glatte, ikke-forsterkede slanger og rør av hardere materialer som PTFE, PFA, FEP, PA, PE. Andre størrelser og diametre av koblinger og forbindelser er tilgjengelige. Materiale: polypropylen, PVDF. Arbeidstrykk: 10 bar.

Liste over produktvarianter

Artikkelnummer	Produktvariantnavn	Nominal indre diameter	Arbeidstrykk [bar]
EM-1C200FG4014PP	90°-kobling (serie 1C) med BSP innvendig gjenge 1/4", slange 4x6 mm, polypropylen	4	10
EM-1C200FG4014PV	90°-kobling (serie 1C) med BSP innvendig gjenge 1/4", slange 4x6 mm, PVDF	4	10
EM-1C200FG4312PV	90°-kobling (serie 1C) med BSP 1/2" innvendig gjenge, slange 6x8 mm, PVDF	6	10
EM-1C200FG4314PP	90° kobling (serie 1C) med BSP innvendig gjenge 1/4", slange 6x8 mm, polypropylen	6	10
EM-1C200FG4314PV	90°-kobling (serie 1C) med BSP 1/4" innvendig gjenge, slange 6x8 mm, PVDF	6	10
EM-1C200FG4338PV	90°-kobling (serie 1C) med BSP innvendig gjenge 3/8", slange 6x8 mm, PVDF	6	10
EM-1C200FG4512PV	90°-kobling (serie 1C) med BSP 1/2" innvendig gjenge, slange 8x10 mm, PVDF	8	10
EM-1C200FG4812PP	90° kobling (serie 1C) med BSP innvendig gjenge 1/2", slange 10x12 mm, polypropylen	10	10
EM-1C200FG4838PP	90° kobling (serie 1C) med BSP innvendig gjenge 3/8", slange 10x12 mm, polypropylen	10	10
EM-1C200FG4838PV	90° kobling (serie 1C) med BSP innvendig gjenge 3/8", slange 10x12 mm, PVDF	10	10
EM-1C200FG5212PP	90° kobling (serie 1C) med BSP innvendig gjenge 1/2", slange 12x16 mm, polypropylen	12	10

90°-kobling for slange med innvendig BSP-gjenge serie 1C type EM, finner bred anvendelse i laboratorier, medisin, farmasøytisk, kjemisk og næringsmiddelindustri. Montering skjer ved å presse slangen på den integrerte koblingshylsen. Låsing skjer ved hjelp av en klemring laget av PEEK og en riflet mutter. Tetning sikres av en tetningsring laget av PTFE. Den er beregnet for glatte, ikke-forsterkede slanger og rør av hardere materialer som PTFE, PFA, FEP, PA, PE. Andre størrelser og diametre av koblinger og forbindelser er tilgjengelige. Materiale: polypropylen, PVDF. Arbeidstrykk: 10 bar.
